SDIP-20-AD0 jest nowym modelem przetwornicy obniżającej napięcie, który uwzględnia większość uwag, które otrzymaliśmy od instalatorów.
Dwie istotne cechy w stosunku do aktualnej oferty:
- port wejściowy jak i wyjściowy zapewniają transmisję LAN (LAN + PoE) z prędkością 1000Mbps
- w jednym urządzeniu łączymy funkcjonalności całej rodziny przetwornic serii ASDC-12-xx-HS
Adapter SDIP-20-AD0 przeznaczony jest do zasilania dodatkowych urządzeń poprzez linię PoE lub obniżenie napięcia PoE obecnego we wtyku RJ45 przy przepustowości 10/100/1000Mbps.
Jeden zestaw zworek pozwala wybrać wartość napięcia wyjściowego DC przetwornicy na poziomie 5V, 12V lub 24V.
Drugi zestaw zworek odpowiada za konfigurację zasilania dostępnego w porcie wyjściowym LAN. Pozwala na przeniesienie na wyjście zasilania PoE z wejścia, obniżeniu napięcia PoE do ustawionego zworkami w przetwornicy lub wyłączeniu zasilania i pozostawieniu tylko transmisji LAN.
Adapter jest przeznaczony do współpracy ze switchem PoE pracującym w standardzie 802.3at/af lub PoE PASSIVE.
Z uwagi na dostępne kombinacje konfiguracji zastępuje funkcjonalnością całą grupę urządzeń:
ASDC-05-050-HS
ASDC-12-120-HS
ASDC-12-121-HS
ASDC-12-124-HS
ASDC-12-240-HS
Odpowiednie kombinacje zworek pozwalają na wybór właściwej konfiguracji zasilania POE na wyjściu jak i poziomu napięcia wyjściowego z przetwornicy.
Sekcja pierwsza - Konfiguracja obecności oraz napięcia wyjściowego złącza LAN / LAN + PoE Out umożliwia wybór jednego z 3 trybów pracy:
- Brak zasilania PoE na wyjściu
- Zasilanie PoE z wejścia przeniesione na wyjście LAN+PoE bez zmian
- Napięcie wyjściowe LAN+PoE takie samo jak ustawione na wyjściu przetwornicy (5V / 12V / 24V)
Sekcja druga - Konfiguracja napięcia wyjściowego przetwornicy
- Napięcie wyjściowe przetwornicy 5 V max 10W
- Napięcie wyjściowe przetwornicy 12V max 20W
- Napięcie wyjściowe przetwornicy 24V max 20W

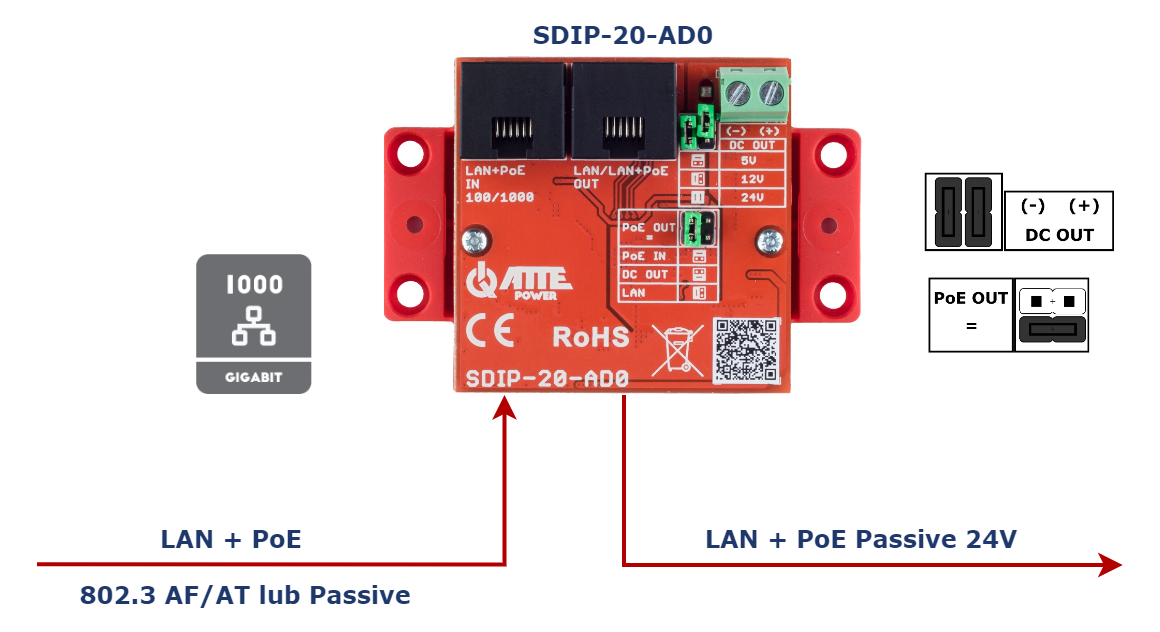

Zasilanie urządzenia Passive PoE 24V z linii PoE 48V

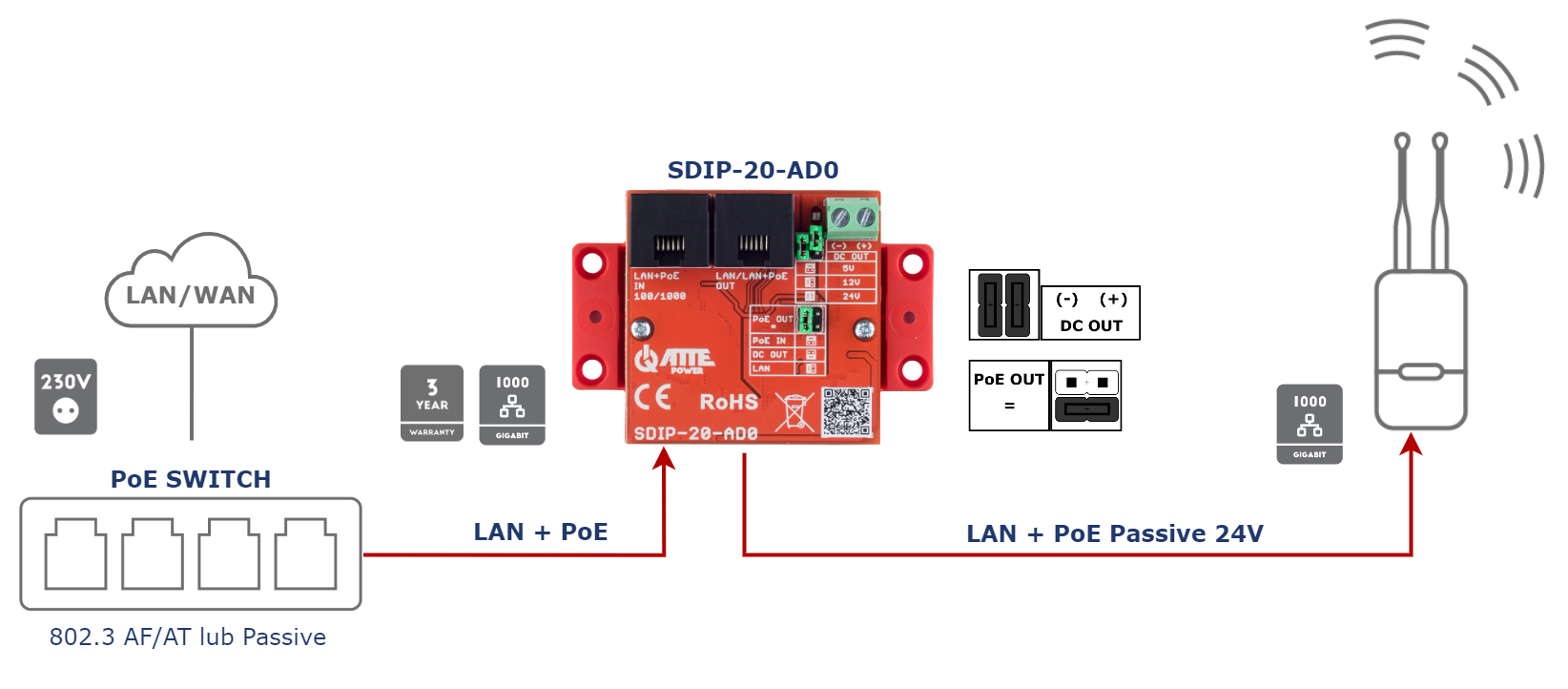

Zasilanie punktu dostępowego WiFi Passive PoE 24V z linii PoE 48V

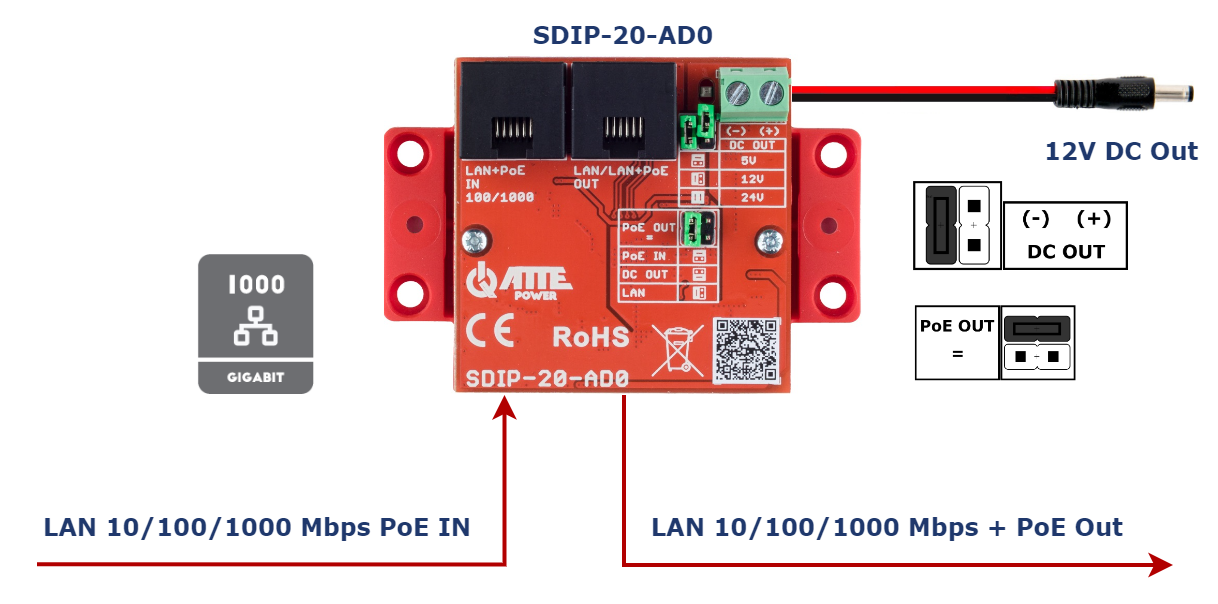

Zasilanie urządzeń dodatkowych napięciem 12V z linii PoE

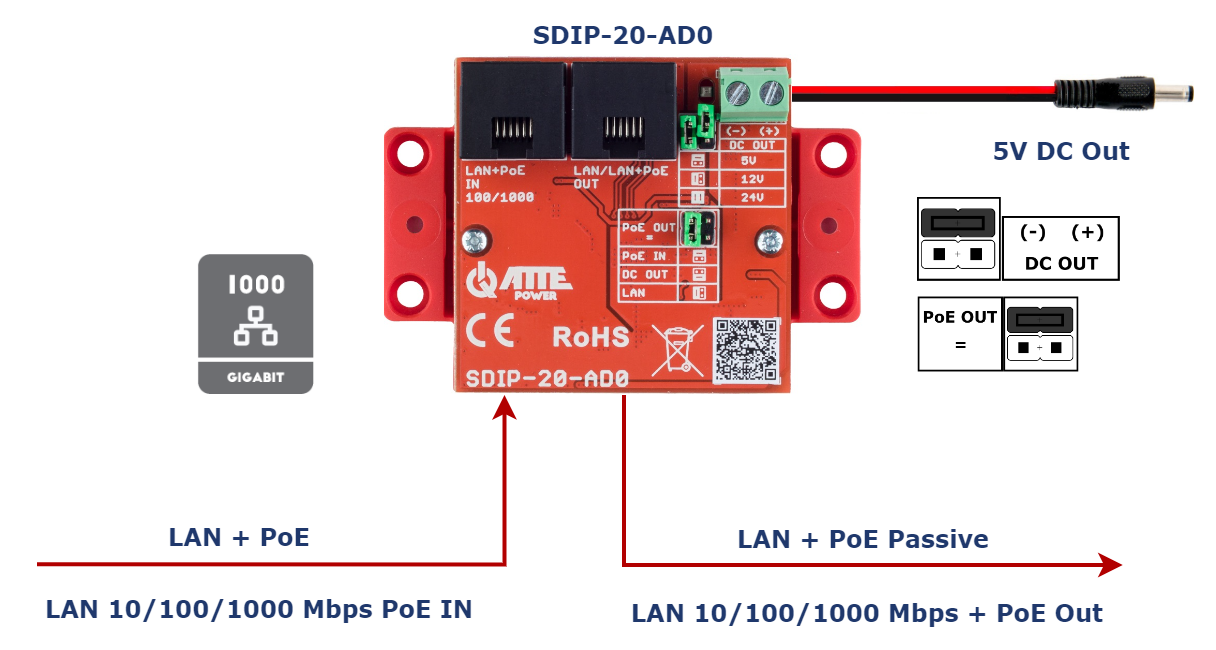

Zasilanie urządzeń dodatkowych napięciem 5V z linii PoE

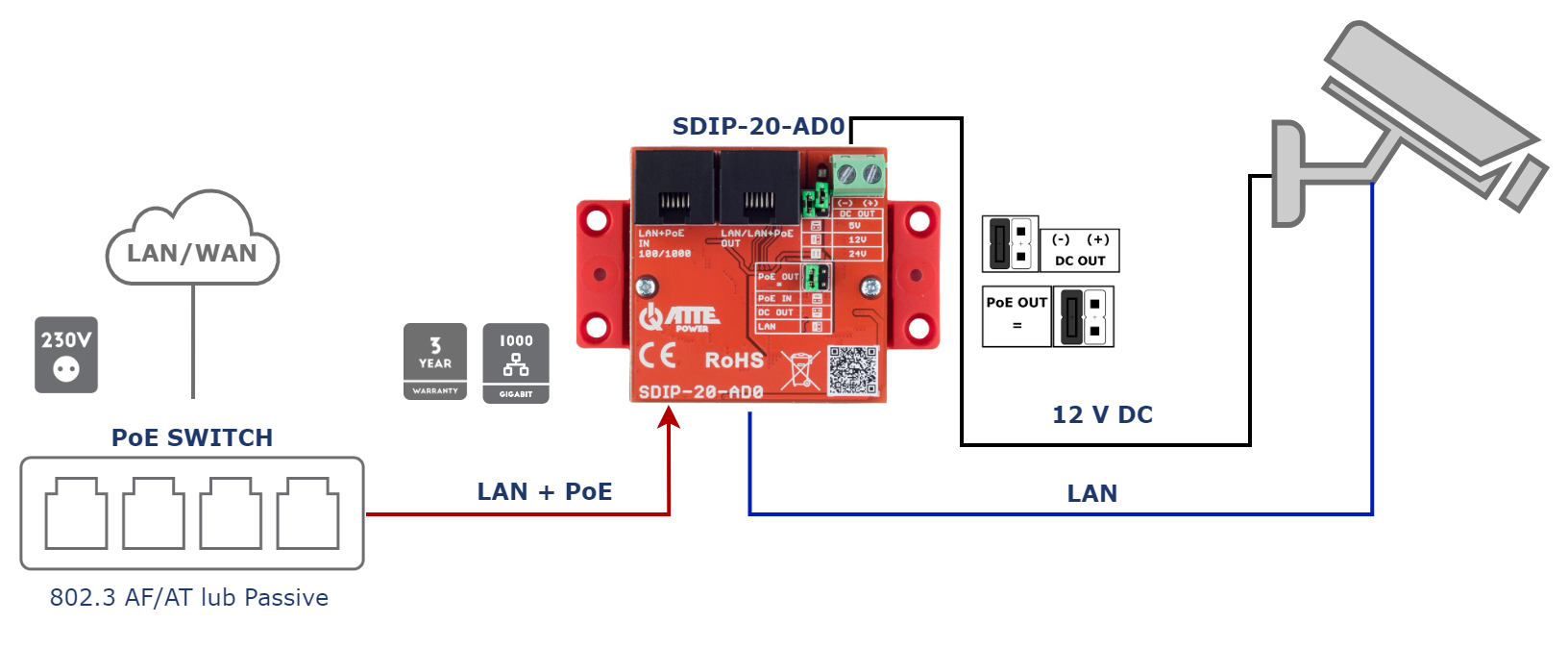

Zastosowanie przetwornicy do zasilania kamery IP bez PoE z 12V

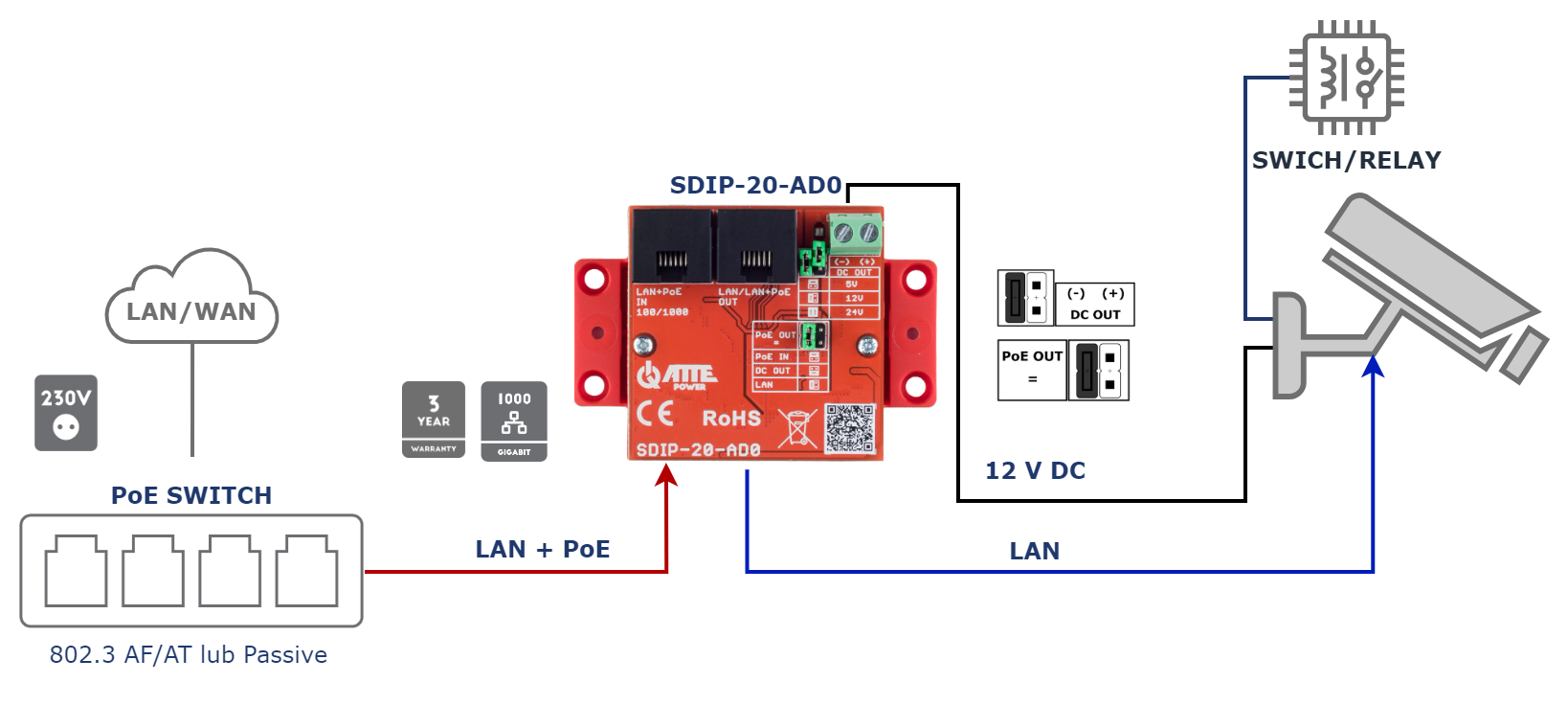

Zasilanie z linii PoE kamery IP PoE oraz dodatkowych urządzeń 12V

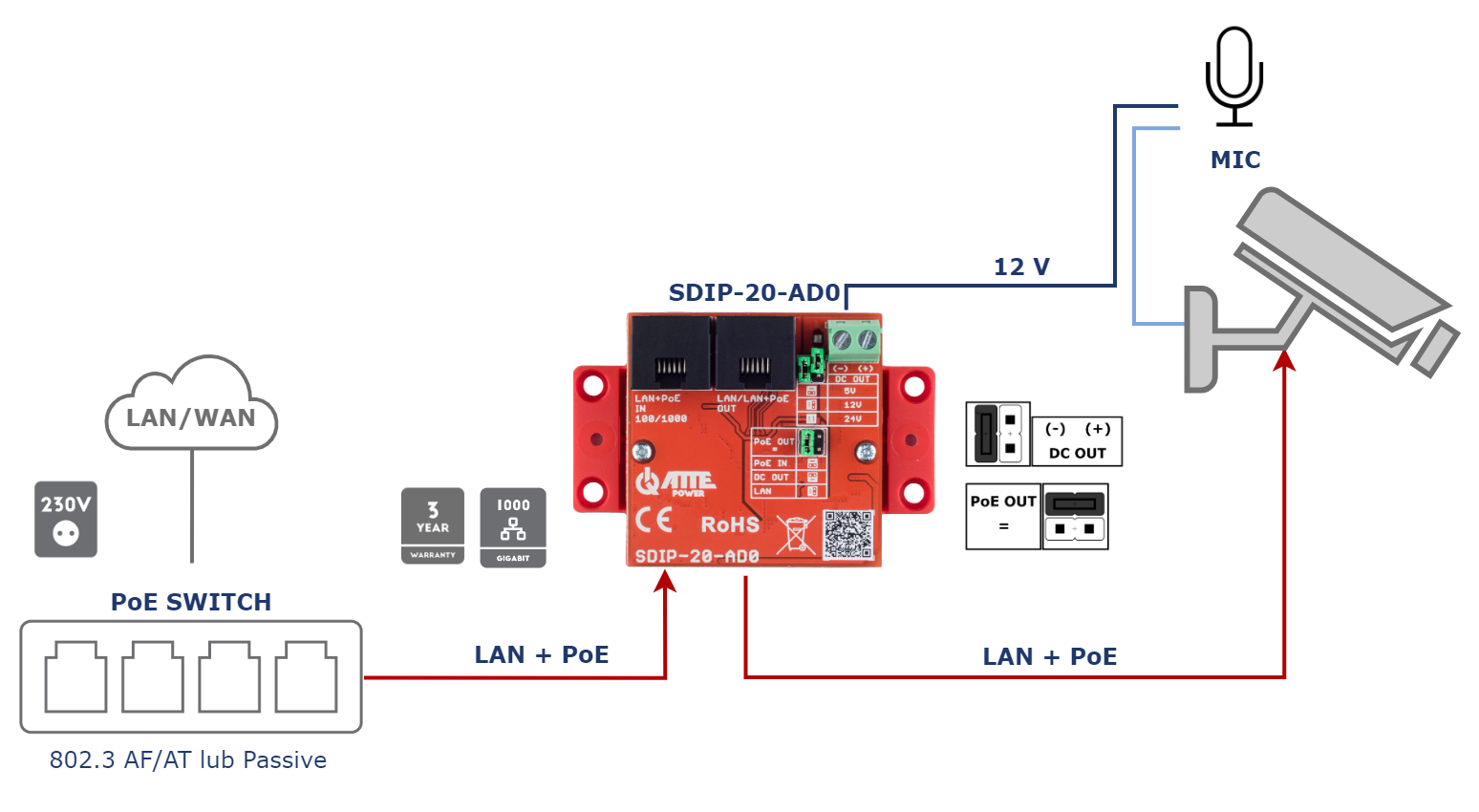

Zasilanie z linii PoE kamery IP oraz dodatkowych urządzeń 12V
Zasilanie z linii PoE kamery IP oraz dodatkowych urządzeń 12V

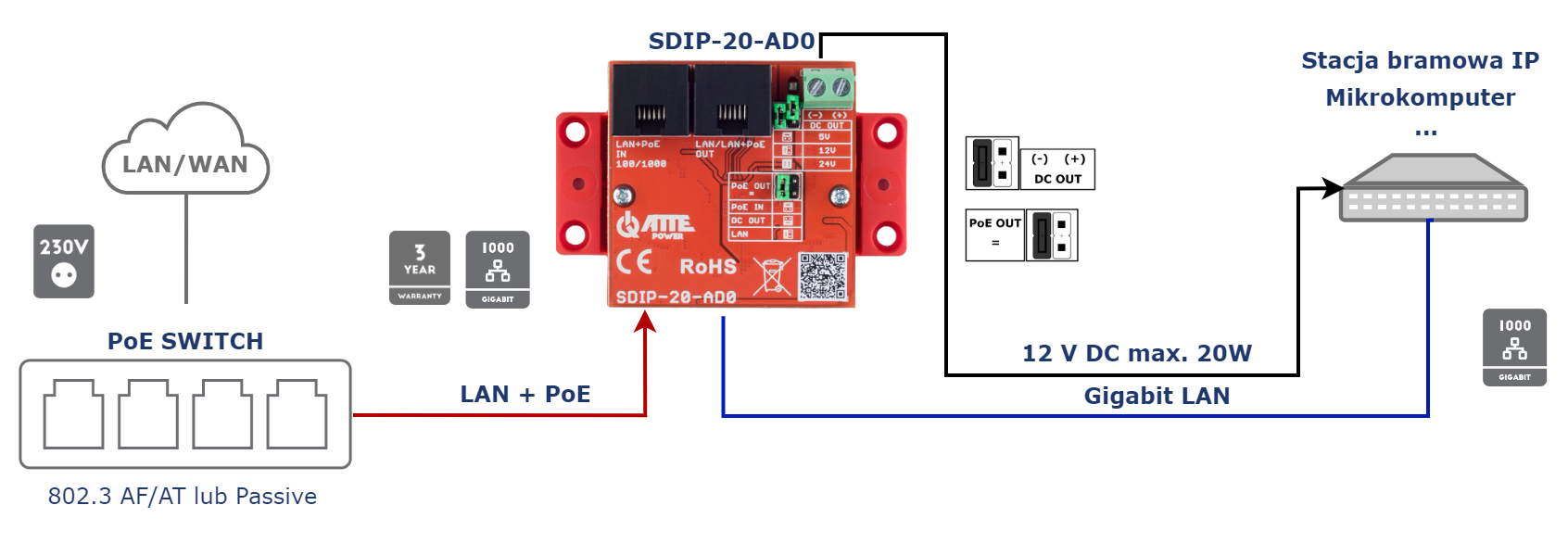

Zasilanie z linii PoE kamery IP oraz dodatkowych urządzeń 12V
Uwagi:
- Sumaryczna moc pobierana przez podłączone do adaptera odbiorniki nie może przekroczyć budżetu mocy oferowanego przez switch zasilający.
- Przed podłączeniem odbiornika należy się upewnić jaki jest właściwy poziom napięcia PoE oraz na których parach powinno zostać podane zasilanie.
- Przed podłączeniem odbiorników PoE PASSIVE (np. anteny WiFi) upewnij się, że wartość napięcia oraz polaryzacja na pinach RJ45 switcha lub adaptera zasilającego są zgodne z wartościami dopuszczanymi przez odbiornik.
- Podanie niewłaściwego napięcia zasilającego, błędnej polaryzacji lub dobór złych par zasilających może skutkować niestabilną pracą lub w niektórych przypadkach uszkodzeniem urządzenia.
----------------------------------------------------------------
Ustawienie zworek na zdjęciach produktów w przedstawionych diagramach nie prezentują odpowiedniej konfiguracji. Właściwe ustawienie zworek jest przedstawione na grafice umieszczonej obok zdjęcia.
----------------------------------------------------------------
Jeżeli jakiś element diagramów jest nieczytelny kliknij na grafice prawym klawiszem myszki i otwórz go w nowym oknie - pozwoli to pobrać i wyświetlić plik w pełnej rozdzielczości.
