Nie - switch xPoE-6-11-OF nie będzie działał jako ekstender ze switchami standaryzowanymi 802.3AT/AF. Nie posiada układu identyfikacji wymaganego dla odbiorników przez standard PoE 802.3AF/AT i switch nie poda mu zasilania.
Możesz zasilać xPoE-6-11-OF na kilka sposobów:
- z innego switcha PoE Passive
- z dowolnego zestawu IP-xx, IPUPS-xx, IPB-xx z oferty ATTE

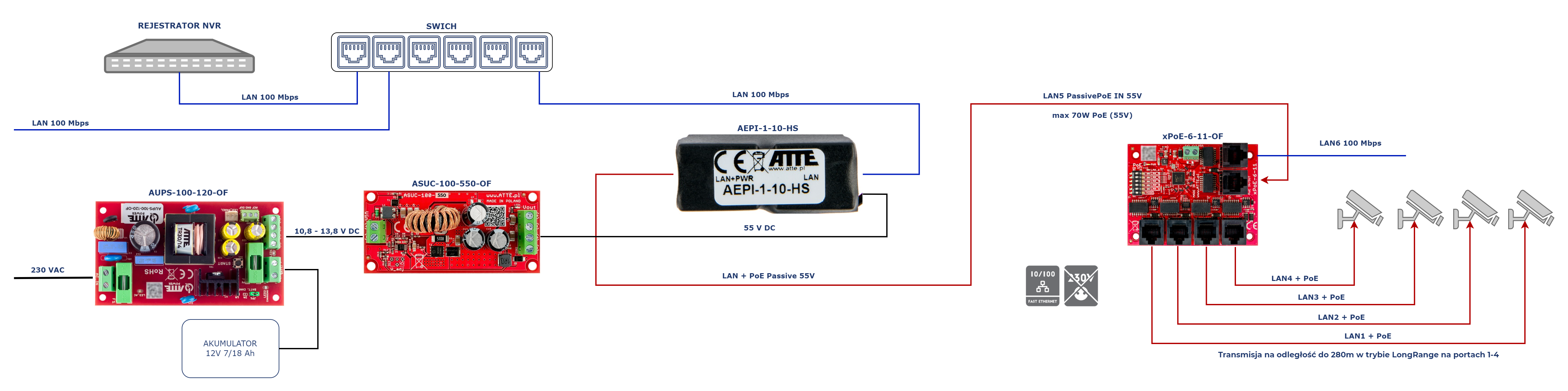

- z PoE injectora serii AEPI-xx oraz odpowiedniego zasilacza
- podając napięcie zasilające bezpośrednio na zaciski Vin płytki switcha
Ważne:

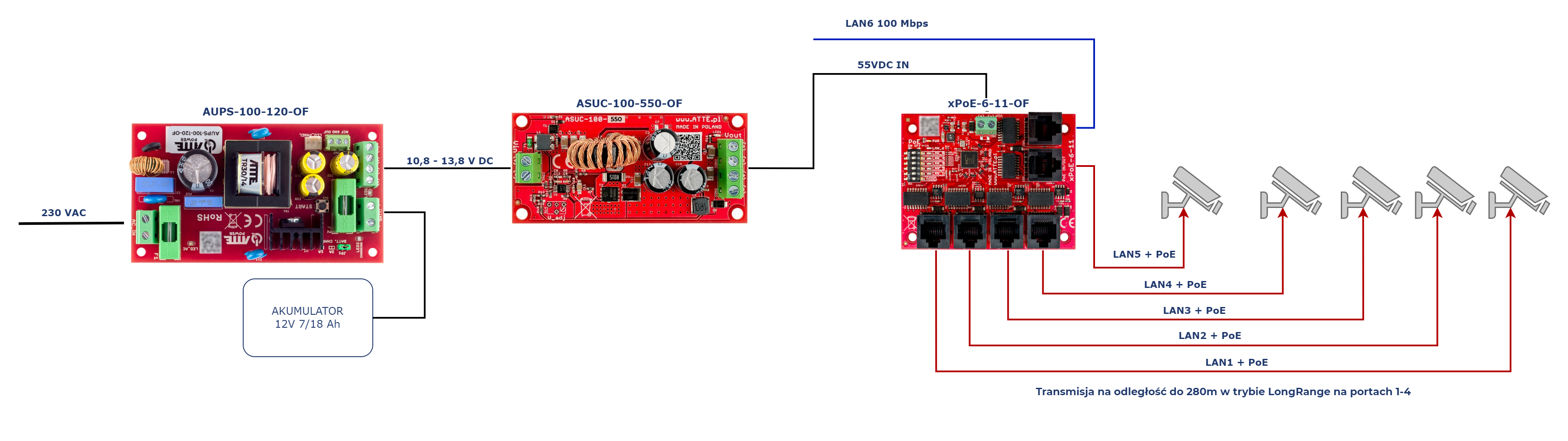

Switch xPoE-6-11-OF będzie działał poprawnie przy napięciu wejściowym z zakresu 10-56V jednak kamery podpięte do swicha wymagają zwykle zasilania PoE na poziomie 44-56V. Swich nie ma wbudowanej przetwornicy i napięcie wyjściowe PoE jest takie samo jak napięcie zasilające. Należy na to zwrócić uwagę przy doborze napięcia zasilania. Rekomendujemy użycie zasilacza APS-90-550-OF lub przetwornicy ASUC-100-550-OF w przypadku układów z podtrzymaniem zasilania.
----------------------------------------------------------------
Pytanie:
Dlaczego xPoE-6-11 nie działa po podpięciu do switcha PoE?
Odpowiedź:
Najprawdopodobniej próbujesz zasilić go ze switcha standaryzowanego 802.3af lub 802.3at. Ten produkt możesz zasilać wyłącznie ze switcha PoE Passive ponieważ nie posiada identyfikacji wymaganej dla odbiorników przez standard PoE 802.3af/at.
Jeżeli chcesz rozdzielić sygnał z portu switcha standaryzowanego skorzystaj z extendera xPoE-4-11A-HS lub xPoE-3-11A
----------------------------------------------------------------
Pytanie:
Czy można wykorzystać xPoE-6-11-OF jako extender?
Odpowiedź:
Tak, można go zasilać z innego switcha PoE Passive (np. innego switcha xPoE-6-11). Najlepiej wykorzystać w tym celu port LAN5 (do 70W mocy). Zasilanie z portu wejściowego zostanie przekazane na porty wyjściowe.
----------------------------------------------------------------

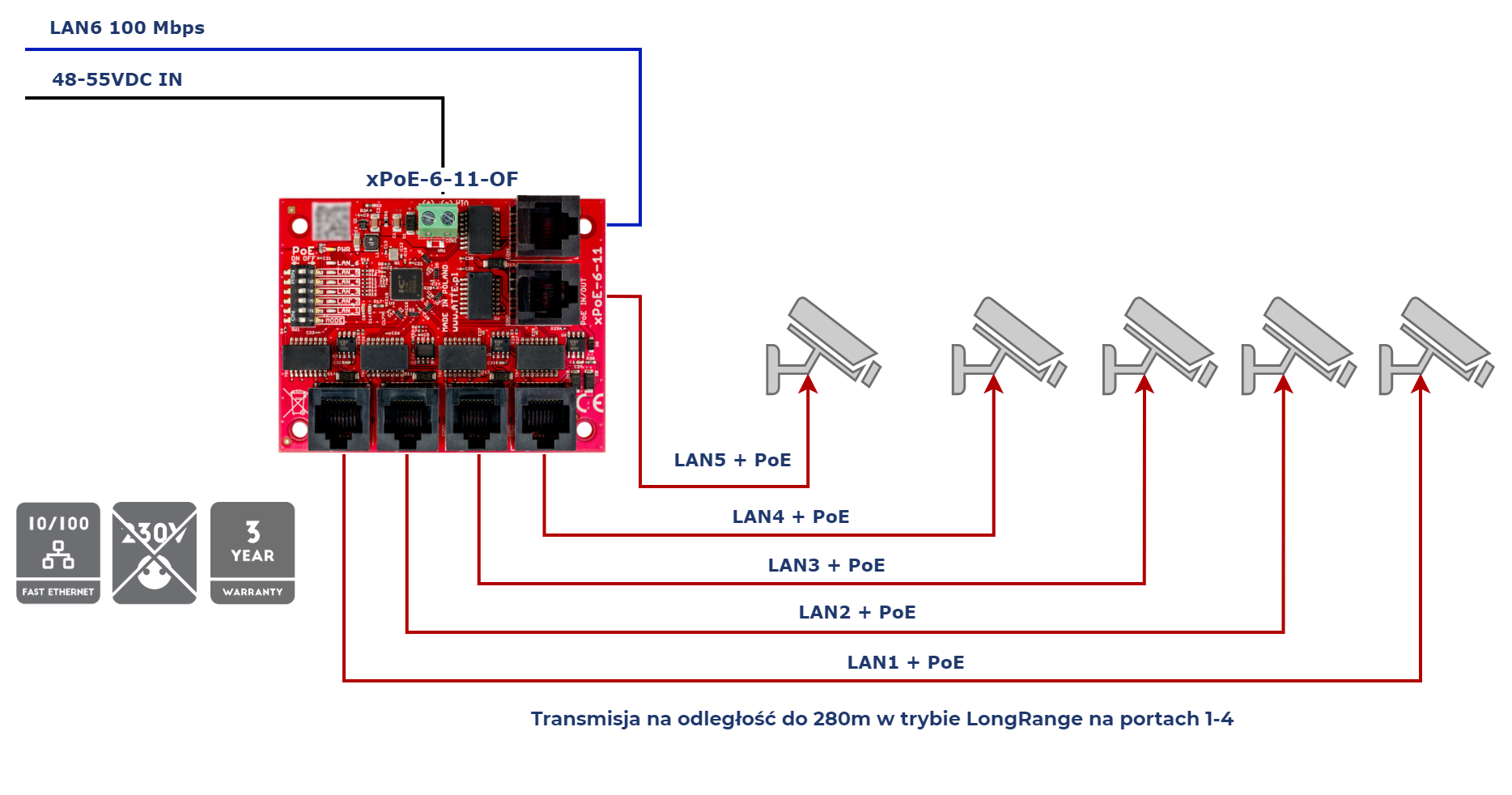

Przykład zastosowania xPoE-6-11-OF
----------------------------------------------------------------
----------------------------------------------------------------
----------------------------------------------------------------
----------------------------------------------------------------
----------------------------------------------------------------
Jeżeli jakiś element diagramów jest nieczytelny kliknij na grafice prawym klawiszem myszki i otwórz go w nowym oknie - pozwoli to pobrać i wyświetlić plik w pełnej rozdzielczości.
