Co to jest adapter PoE?

Adaptery powszechnie są znane jako elementy umożliwiające przystosowanie między sobą dwóch lub więcej urządzeń, które fabrycznie nie mogą ze sobą współpracować. Adaptery PoE najczęściej mają za zadanie zmieniać, dodawać lub rozdzielać zasilanie PoE w sieciach CCTV IP.

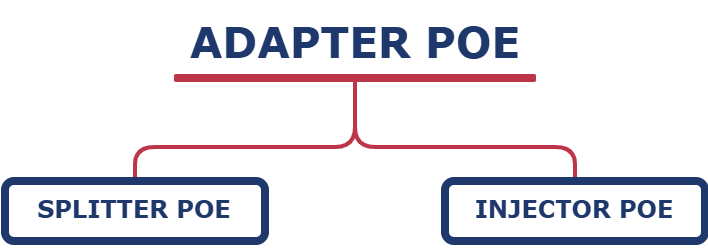

Wśród adapterów PoE możemy wyróżnić dwie główne grupy urządzeń, takie jak splittery PoE oraz injectory PoE.

Spis treści:

• Co to jest splitter PoE?
• Co to jest injector PoE?
• Do czego służą adaptery PoE?
• Przykładowe zastosowanie adaptera PoE

Co to jest splitter PoE?

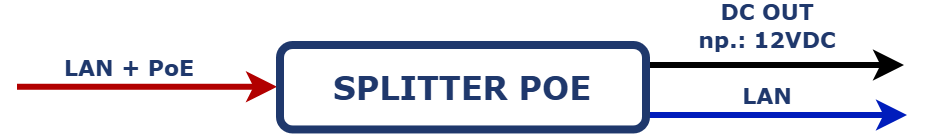

Splitter PoE jest to urządzenie rozdzielające zasilanie PoE. Nazwa pochodzi od angielskiego słowa "split" oznaczającego podział. Najbardziej popularnym rozwiązaniem jest rozdzielnie zasilania PoE na transmisje LAN oraz zasilanie stałe (np.: 12VDC), z którego mogą być zasilane kamery IP.

Co to jest injector PoE?

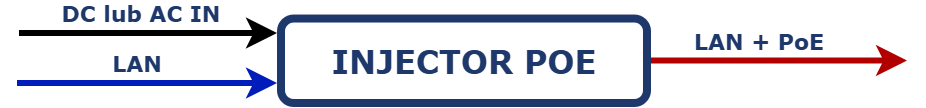

Injectory PoE są to urządzenia dodające zasilanie na przewód UTP. Nazwa injector pochodzi od angielskiego słowa "inject" które dosłownie oznacza wstrzyknięcie. Najpopularniejsze rozwiązanie polega na podłączeniu źródła zasilania, które następnie trafia na przewód UTP. Niektóre injectory PoE posiadają również wbudowane zasilacze dzięki czemu mogą być podłączone do wejścia 230VAC natomiast podawać na wyjściu napięcia niskie rzędu 48V, 55V lub 24V PoE.

Urządzenia tego typu są również kojarzone pod nazwą "zasilacz PoE" lub "midspan PoE".

Do czego służą adaptery PoE?

Adaptery PoE głównie rozdzielają, dodają lub zmieniają zasilanie PoE. Robią to wszystko, aby sprostać wyzwaniom, które pojawiają się podczas instalacji.

Za rozdzielanie odpowiadają głównie splittery PoE, najczęściej zmieniające zasilanie PoE, na napięcie stałe oraz transmisje LAN. Urządzenia tego typu stosowane są przykładowo do zasilania kamer IP, które nie współpracują z PoE i wymagają zasilania 12V poprzez wtyk DC. Przykładem takiego splittera jest SDIP-12-121.

Jeśli potrzebujemy dodać zasilanie na przewód UTP wtedy wykorzystamy injector PoE. Zapewniają one zasilanie PoE, w przypadku kiedy nie mamy dostępnego urządzenia zasilającego (np.: switch PoE). Injectory PoE służą do zasilania elementów, takich jak kamery IP lub access pointy Wifi. Jednym z takich injectorów PoE jest AEPI-1-50.

Istnieją również adaptery, które służą do zmieniania zasilania PoE. Mogą zmieniać przykładowo zasilanie 802.3af na PoE Passive 24V, które w niektórych przypadkach jest potrzebne do zasilania access pointów Wifi. Przykładem takiego adaptera jest SDIP-12-240.

Zastosowanie adaptera PoE

Ze względu na swoją specyfikę oraz różne rodzaje zastosowań przykłady mogą się znacząco różnić między sobą.

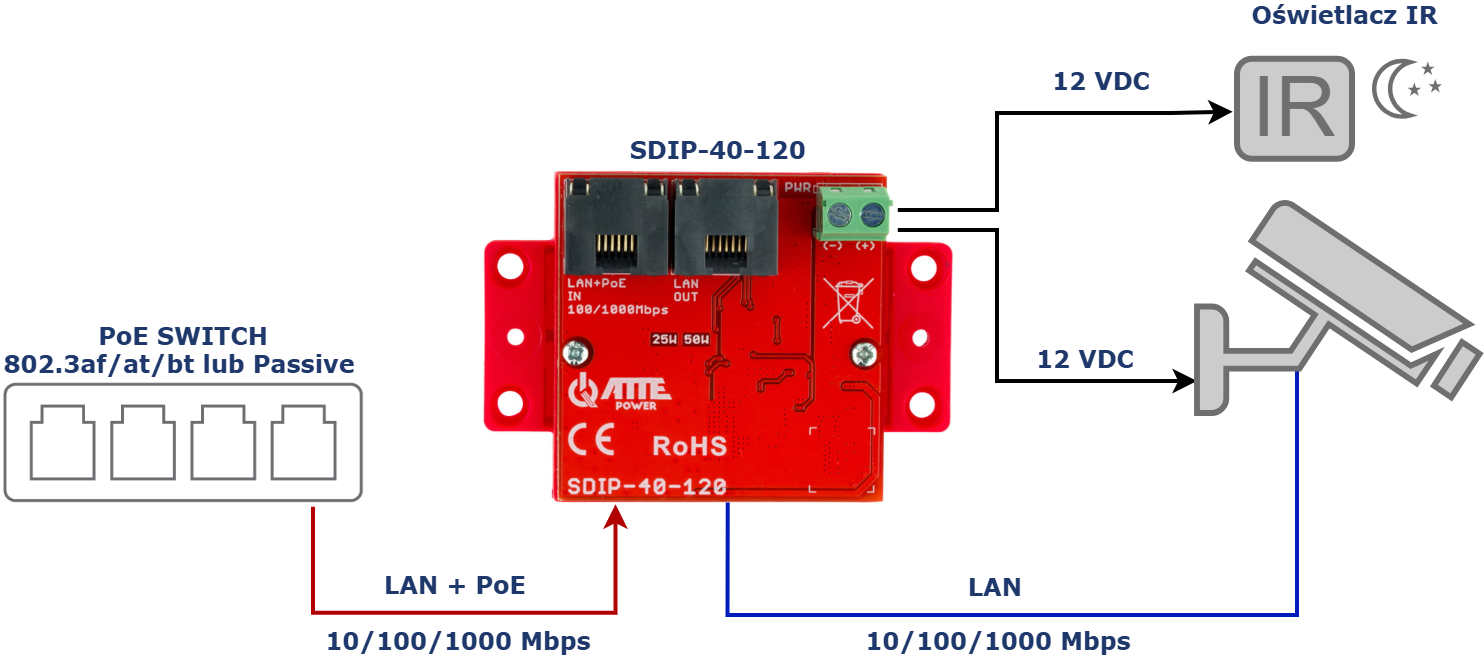

W sytuacji kiedy potrzebujemy zasilić kamerę IP oraz dodatkowy oświetlacz IR  przy kamerze możemy napotkać problem jeśli mamy doprowadzony jedynie przewód sieciowy z zasilaniem PoE. Wtedy stosując splitter SDIP-40-120 zmienimy zasilanie PoE z UTP na stałe zasilanie 12V do oświetlacza IR oraz kamery IP.

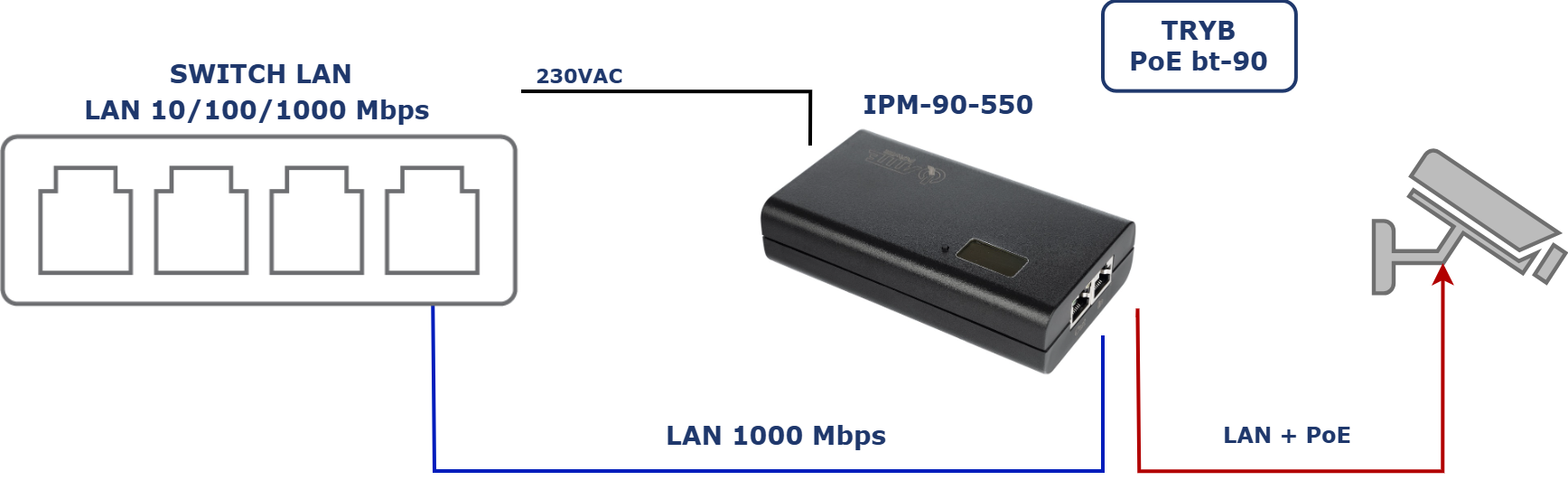

Jeśli nasz system nie posiada urządzeń zasilania PoE takich jak switche PoE ale musimy uruchomić urządzenie IP PoE przykładowo kamerę IP możemy użyć midspana IPM-90-550 (injector PoE) do stworzenia pojedynczego toru zasilania PoE.

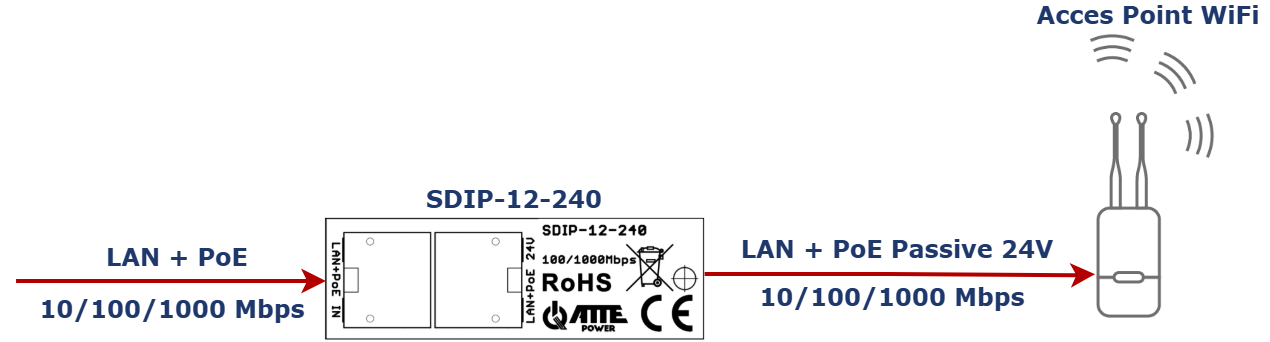

Aktualnie na rynku istnieją access pointy Wifi które nie obsługują standardowego zasilania PoE 802.3af/at natomiast mają one swój własny sposób zasilania poprzez PoE pasywne 24V. W celu zasilanie takiego urządzenia możemy wykorzystać adapter SDIP-12-240 który zamienia nam standardowe zasilanie 802.3af na PoE 24V do uruchomienia access pointa Wifi.
