Porównanie adapterów SDIP z ASDC

26 marzec 2025

Adaptery PoE serii ASDC-12-XXX-HS zostały zastąpione nową serią udoskonalonych urządzeń SDIP-12-XXX. Dodatkowo do przetwornic/splitterów SDIP zostały dodane dwa nowe moduły adapterów o większej mocy.

W dużym skrócie:

• Nowe urządzenia będą się różniły od starych wyglądem oraz funkcjonalnością.
• Cena detaliczna odpowiedników pozostaje bez zmian.

Spis treści:

• Zmiany wprowadzone w nowych adapterach SDIP
• Główne zastosowanie adapterów SDIP
• Które adaptery zostaną zastąpione
• Kiedy nowe adaptery będą wprowadzone?
• Uniwersalny adapter SDIP-20-AD0
• Adapter wysokiej mocy SDIP-40-120

Zmiany wprowadzone w nowych adapterach SDIP

Główną różnicą w przypadku nowych adapterów SDIP-12-XXX jest zwiększenie przepustowości do 1000Mbps w porównaniu do poprzedników, które miały 100Mbps.

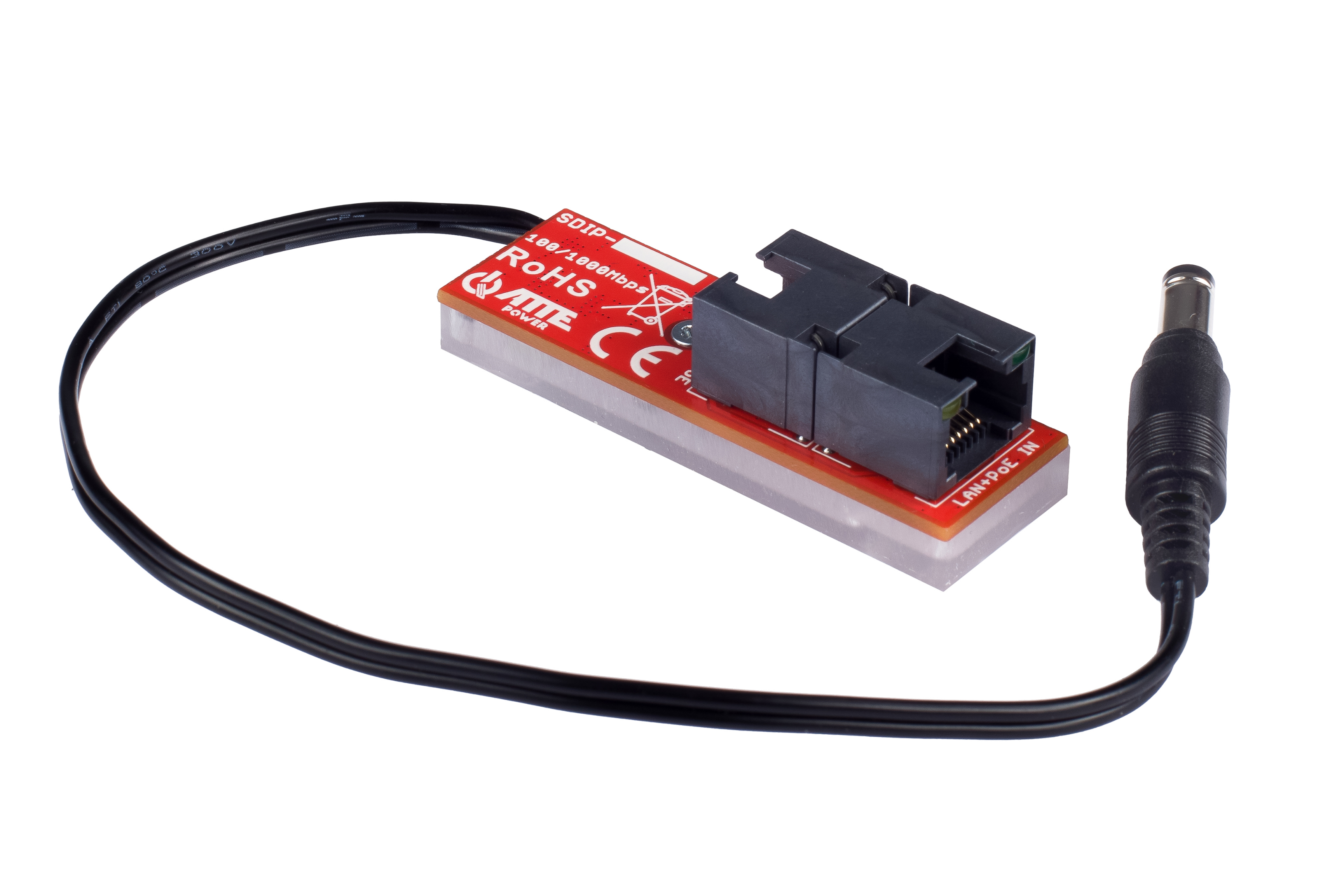

Następnie doszedł szereg zmian dotyczący wyglądu adaptera.

• Zmiana rozmiaru na mniejszy, ułatwi montaż w małych puszkach instalacyjnych lub trudno dostępnych miejscach.
• Zoptymalizowany układ złącz RJ45, tak aby jeden z wtyków RJ45 mieścił się w obrysie urządzenia.
• Dodanie podstawki z poliwęglanu zapewnia ochronę elementów elektronicznych przed uszkodzeniami mechanicznymi.

Wprowadzone usprawnienia dają nowe możliwości, jeśli chodzi o zastosowania adapterów oraz montaż.

Główne zastosowanie adapterów SDIP

Usprawnienia wprowadzone do adapterów SDIP w porównaniu z poprzednikami umożliwią nowe zastosowania, które wcześniej nie były możliwe.

Zmiana standardu zasilania z PoE na 24V lub 12V otwiera szereg możliwości, jeśli chodzi o konfigurację i sposoby połączeń. Urządzenia, takie jak Access Pointy WiFi, stacje bramowe z elektrozaczepem, routery, oświetlacze IR nie stanowią już problemu. Jednym przewodem UTP z dostępnym zasilaniem PoE możemy rozwiązać problem ich zasilania.

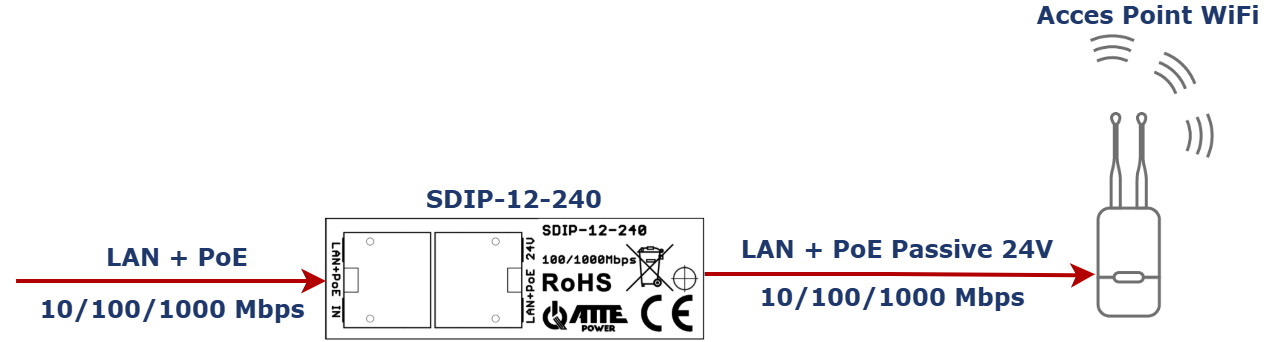

Przykład zastosowania adaptera SDIP-12-240 do zasilania Access Pointu Wifi z PoE 24V Passive.

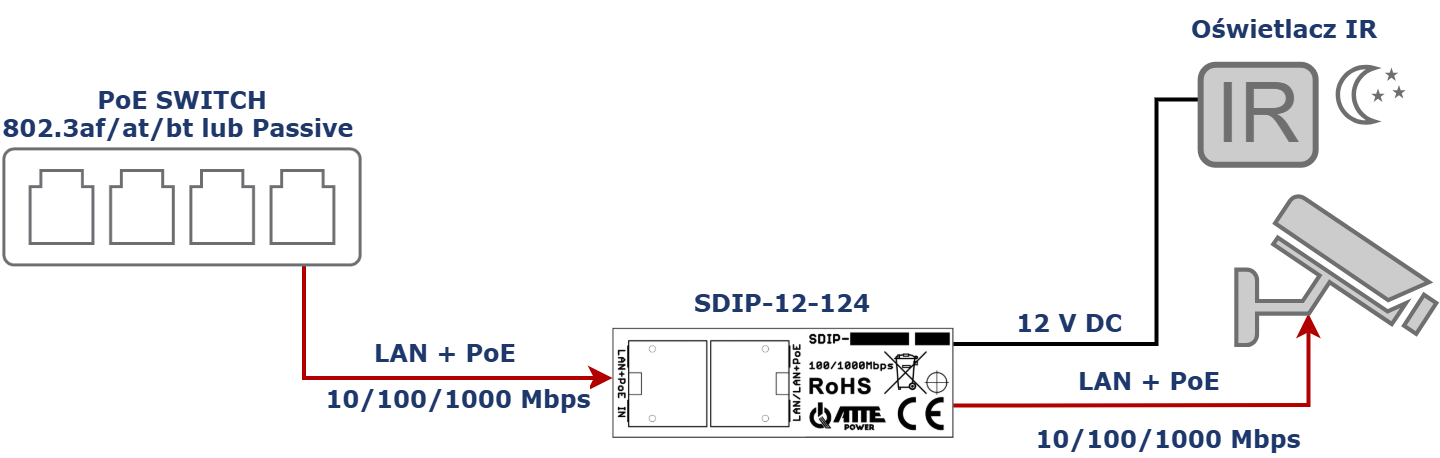

Przykład zastosowania splittera SDIP-12-124 do zasilania kamery IP PoE oraz oświetlacza IR.

Które adaptery zostaną zastąpione?

Modele, które otrzymają nową wersję:

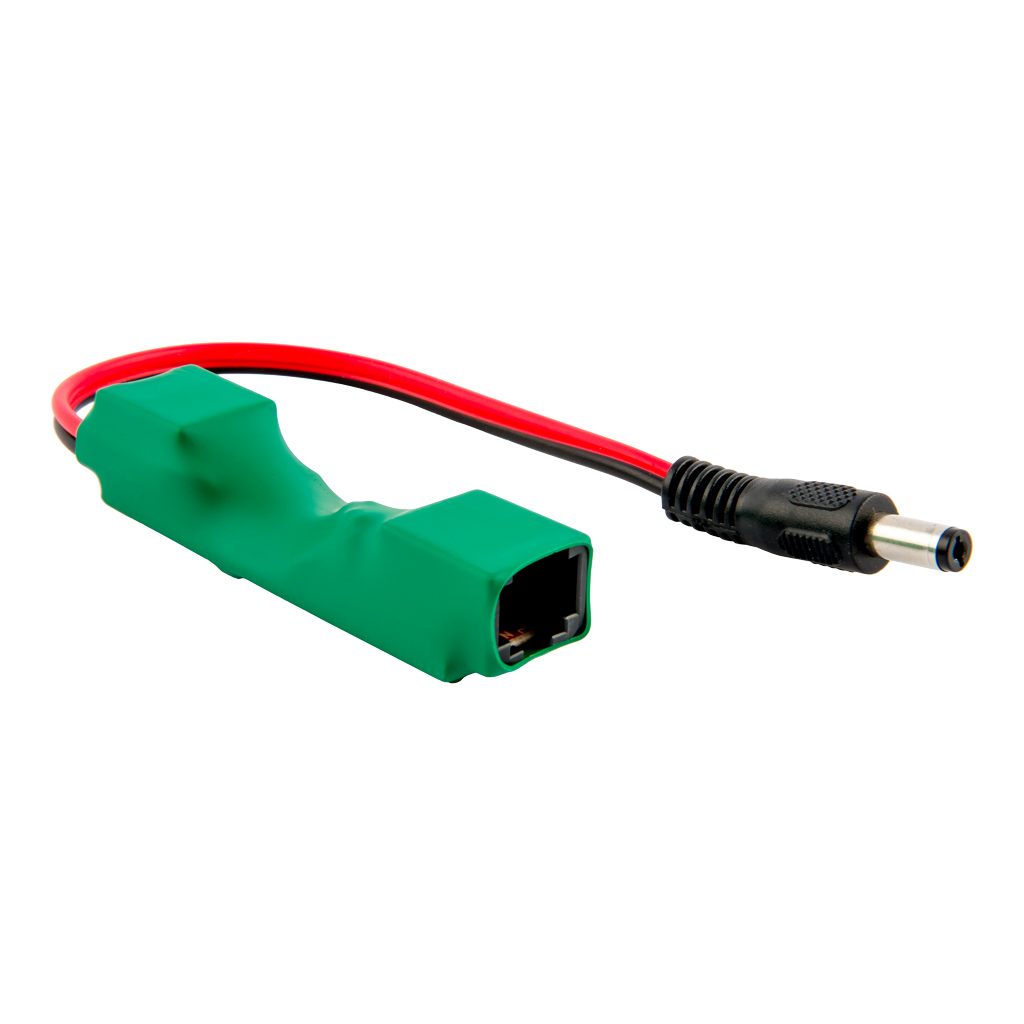

ASDC-12-121-HS nowa wersja SDIP-12-121

ASDC-12-124-HS nowa wersja SDIP-12-124

ASDC-12-240-HS nowa wersja SDIP-12-240

Kiedy nowe adaptery będą wprowadzone?

Nowe adaptery SDIP będą wprowadzone jako następca urządzeń serii ASDC-12-XXX-HS. Przetwornice ASDC-12 będą sprzedawane do wyczerpania zapasów, następnie na ich miejsce zostaną wprowadzone SDIP-12-XXX.

Do naszej oferty zostały również wprowadzone dwa nowe adaptery:

• SDIP-20-AD0 - Uniwersalny adapter/spliter PoE obniżający napięcie do 5/12/24V z budżetem mocy 20W.
• SDIP-40-120 - Adapter/spliter PoE obniżający napięcie do 12V z budżetem mocy 40W.

Uniwersalny adapter SDIP-20-AD0

SDIP-20-AD0 jest to gigabitowy adapter PoE w którym łączymy funkcjonalności całej rodziny przetwornic serii ASDC-12-xx-HS. Zasilając przetwornice z PoE posiadamy możliwość otrzymania 3 różnych wartości napięcia wyjściowego na poziomie 5V, 12V lub 24V. Napięcia są konfigurowane za pomocą zworek "DC OUT".

Moduł również posiada drugi zestaw zworek, który kontroluje napięcie na porcie RJ45 "PoE OUT". Są dostępne 3 możliwe ustawienia:

• PoE IN - napięcie wejściowe PoE przeniesione na wyjście PoE OUT (44…56V).
• DC OUT - napięcie ze złącza DC przeniesione na wyjście PoE (np.; 24V PoE).
• LAN - brak zasilania PoE na wyjściu.

Przykłady konfiguracji SDIP-20-AD0 do zrealizowania tego samego zastosowania co adaptery SDIP-12-XXX.

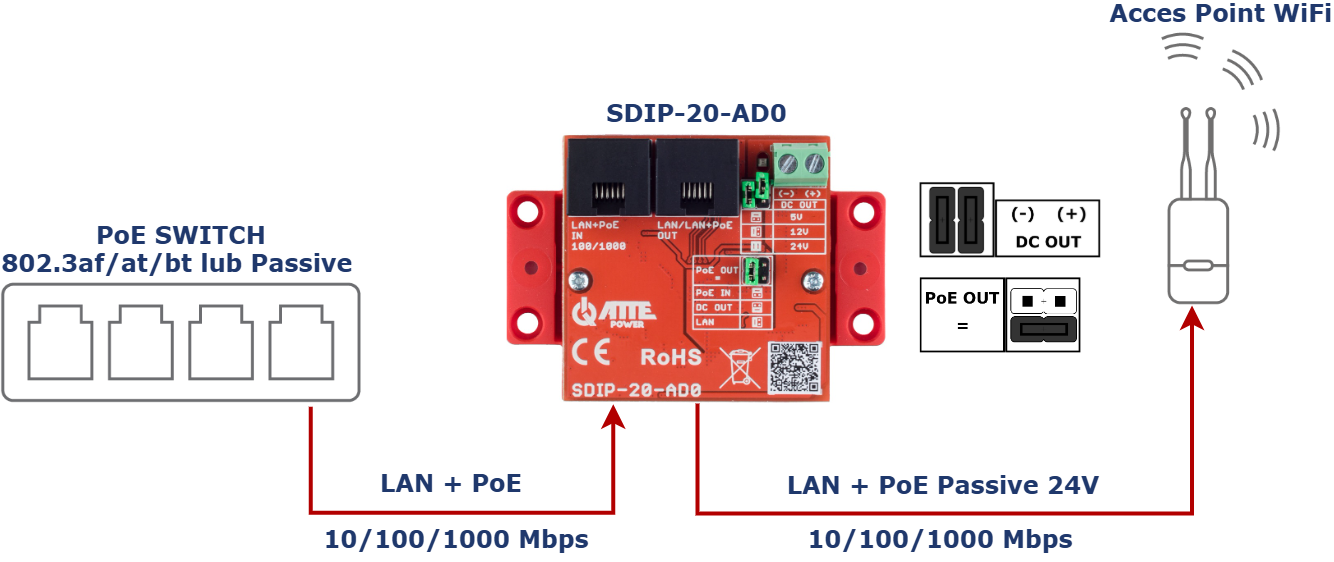

SDIP-20-AD0 zasilający Access Point Wifi za pomocą 24V PoE Passive

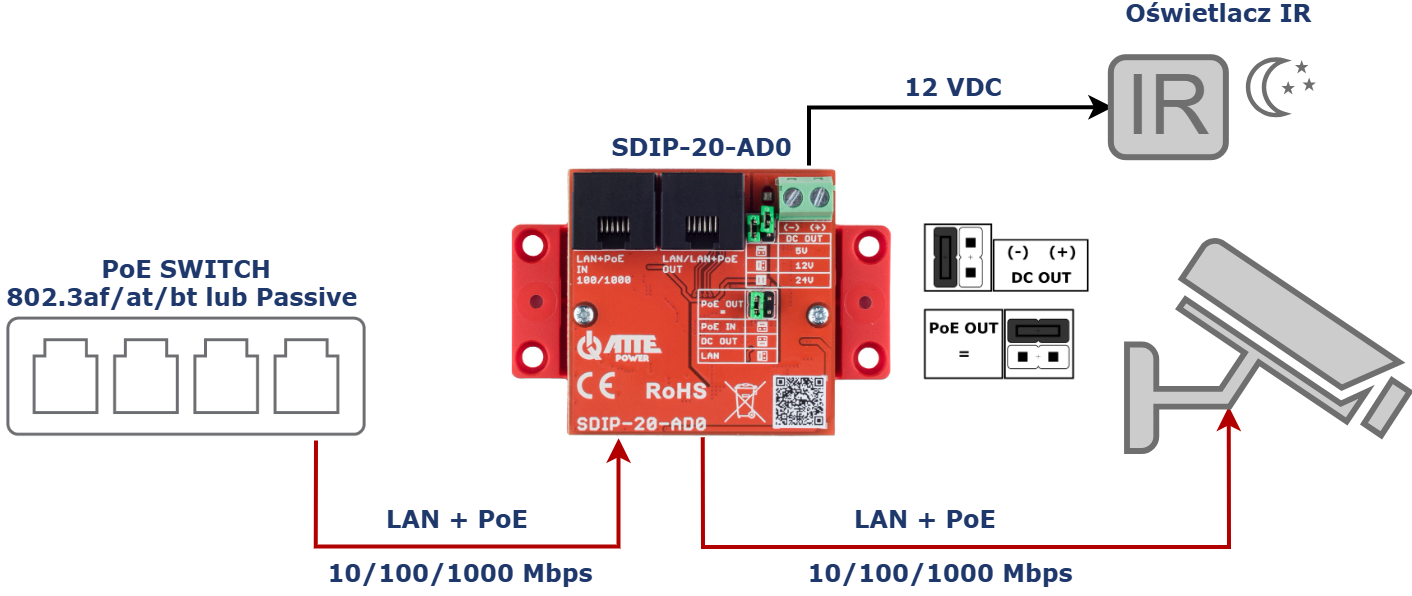

SDIP-20-AD0 zasilający równocześnie kamerę IP PoE oraz oświetlacz IR

Adapter wysokiej mocy SDIP-40-120

SDIP-40-120 służy do zasilania urządzeń napięciem 12V. Działa w ten sam sposób co SDIP-12-121, natomiast w odróżnieniu od niego posiada budżet mocy na poziomie 40W. Wysoka moc maksymalna umożliwia zasilanie urządzeń o większych wymaganiach mocy, takich jak:

• Rejestrator NVR z dyskiem
• kamery w połączeniu z oświetleniem IR, sygnalizatorem, mikrofonem lub głośnikiem
• stacji bramowej wideodomofonu IP z elektrozaczepem
• monitor do kamer zasilany z 12V

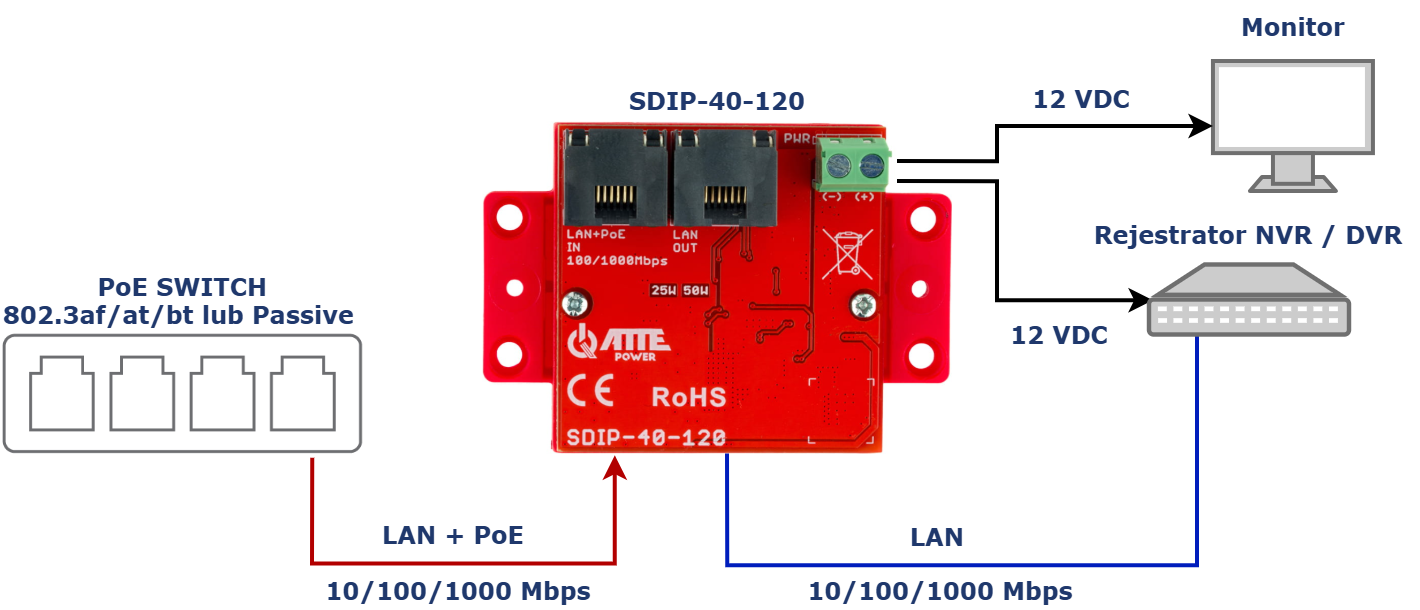

Przykładowe zastosowanie SDIP-40-120 do zasilania rejestratora NVR oraz monitora na 12V za pomocą jednej skrętki UTP.
