Czy jest możliwe zasilanie kamery lub ekstendera IP PoE z media konwertera xFIBER-2-70? Jakie są przykładowe konfiguracje?

Tak, mediakonwerter xFiber-2-70 ma na wyjściu port Gigabit LAN, na którym może być dostępne zasilanie PoE

xFIBER-2-70 jest gigabitowym konwerterem Ethernet - SFP dedykowanym do systemów telewizji przemysłowej IP. Pozwala na zmianę medium transmisyjnego ze skrętki miedzianej UTP na światłowód i odwrotnie. Stosując dowolną kompatybilną ze standardem IEEE 802.3z wkładkę SFP mamy możliwość dostosowania parametrów toru optycznego do wymogów instalacji (np. współpraca ze światłowodami jednomodowymi lub wielomodowymi).

W połączeniu z zasilaczami APS/AUPS oraz ekstenderami APT/xPoE umożliwia łatwą budowę punktów dystrybucyjnych dla rozległych instalacji CCTV opartych o okablowanie światłowodowe.

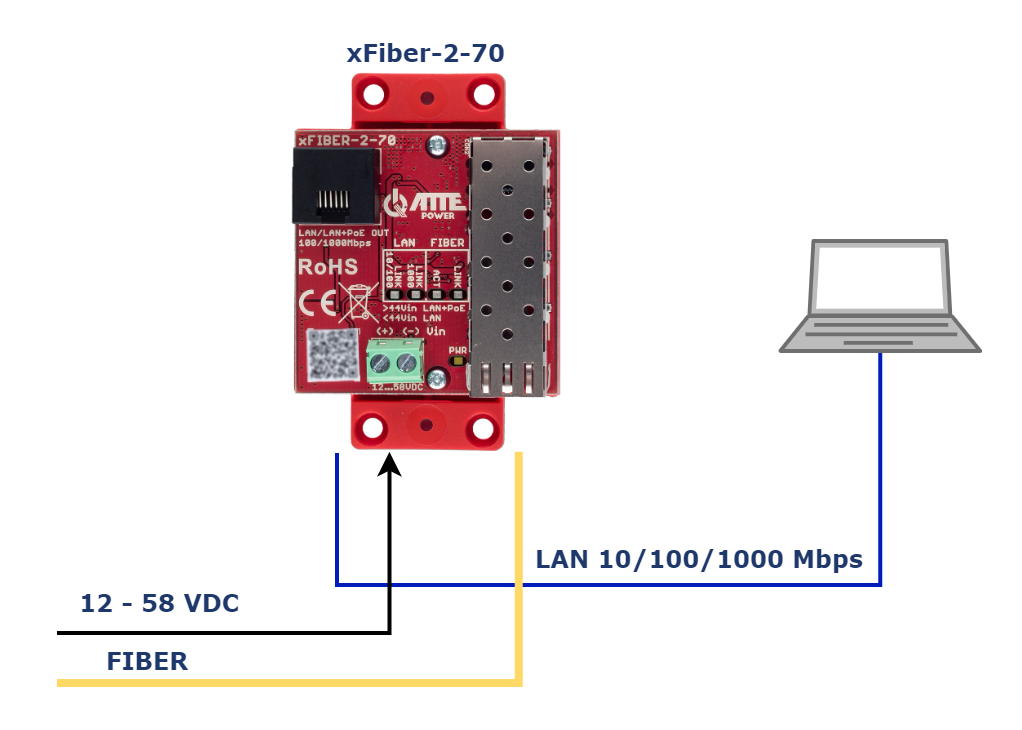

Moduł może być zasilany wyłącznie poprzez złącze śrubowe napięciem z zakresu 12-58VDC.

Port gigabit LAN może obsługiwać urządzenia zasilane z PoE pracujące w standardzie 802.3af/at oraz PASSIVE (dla Vin >44VDC). Po podłączeniu odbiornika następuje automatyczny wybór standardu zasilania PoE.



Zasilanie PoE jest dostępne dla napięcia zasilającego z zakresu 44-58VDC. W urządzeniu nie ma przetwornicy zmieniającej napięcie - napięcie wyjściowe PoE jest takie samo jak zasilające.

Jest cały szereg możliwych konfiguracji. Poniżej zostały przedstawione najbardziej popularne.

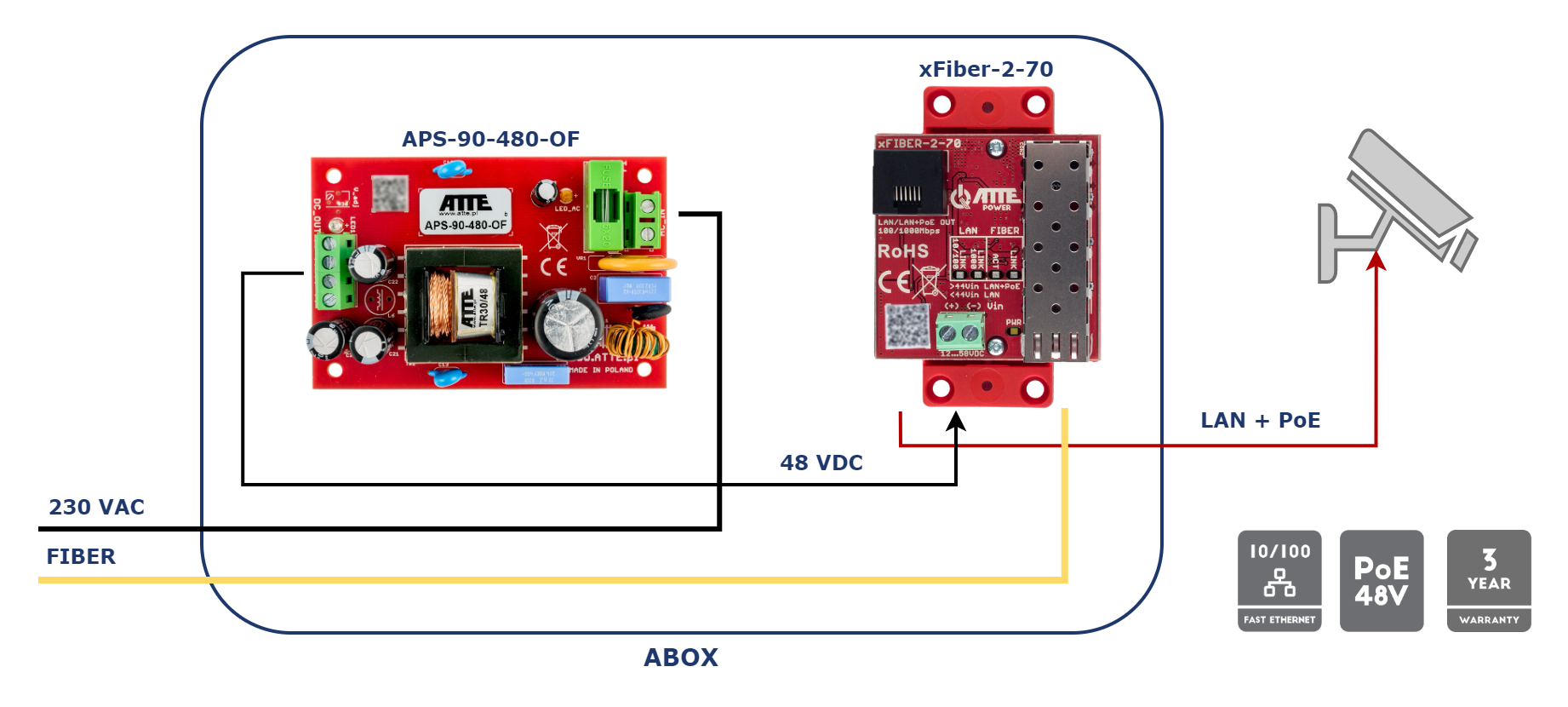

Zestaw dla pojedynczej kamery. Przykładowa aplikacja dla zastosowań monitorowania ruchu pojazdów.



Moc na wyjściu PoE mediakonwertera (40W) pozwala na zasilanie kamer obrotowych lub kamer wyposażonych w oświetlacze IR o dużym zasięgu. W połączeniu z obudową ABOX-XL1 lub ABOX-L2 pozwala na zbudowanie punktu dystrybucyjnego o maksymalnie uproszczonej konstrukcji. Ułatwia to montaż i późniejszą obsługę w przypadku instalacji na słupach oświetleniowych w pasie drogowym.

Wykorzystane urządzenia:

1x APS-90-480-OF

1x xFIBER-2-70

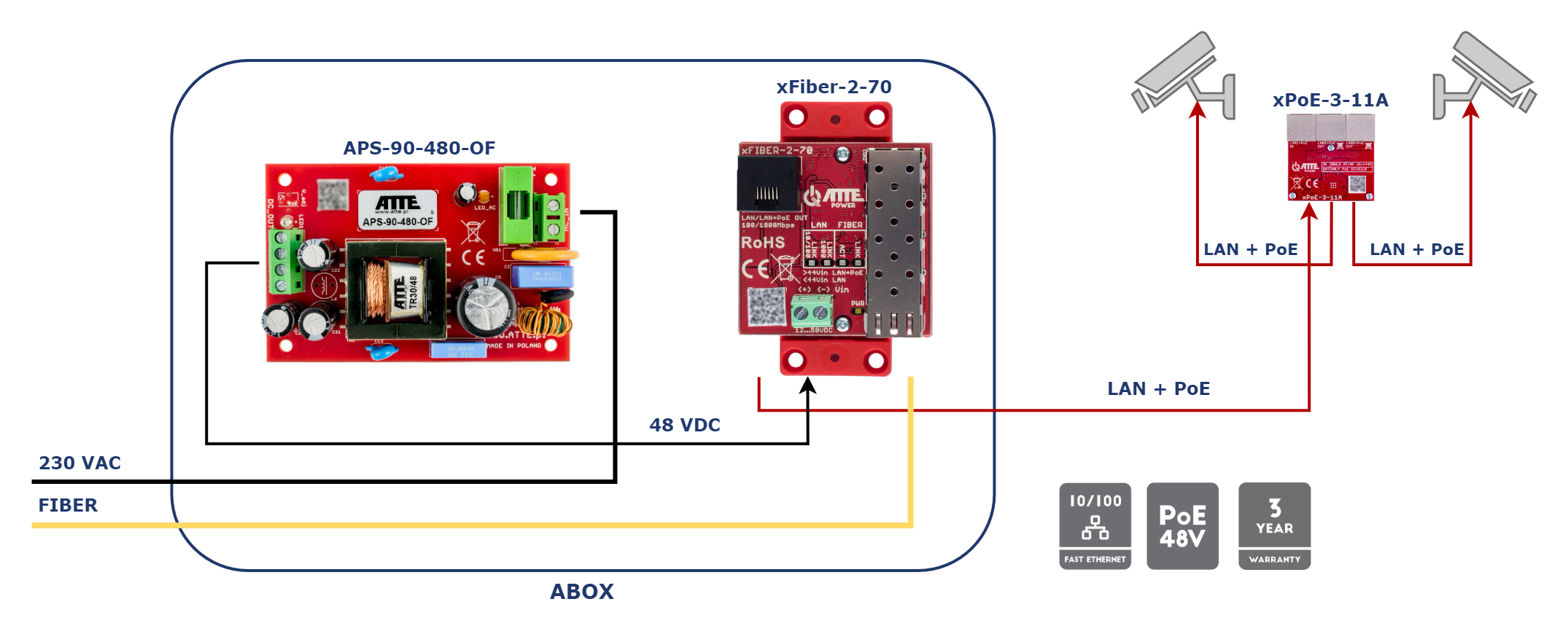

Przykład zastosowania ze switchem xPoE-3-11A jako ekstenderem dla 2 kamer.

Wykorzystane urządzenia:

1x APS-90-480-OF

1x xFIBER-2-70

1x xPoE-3-11A

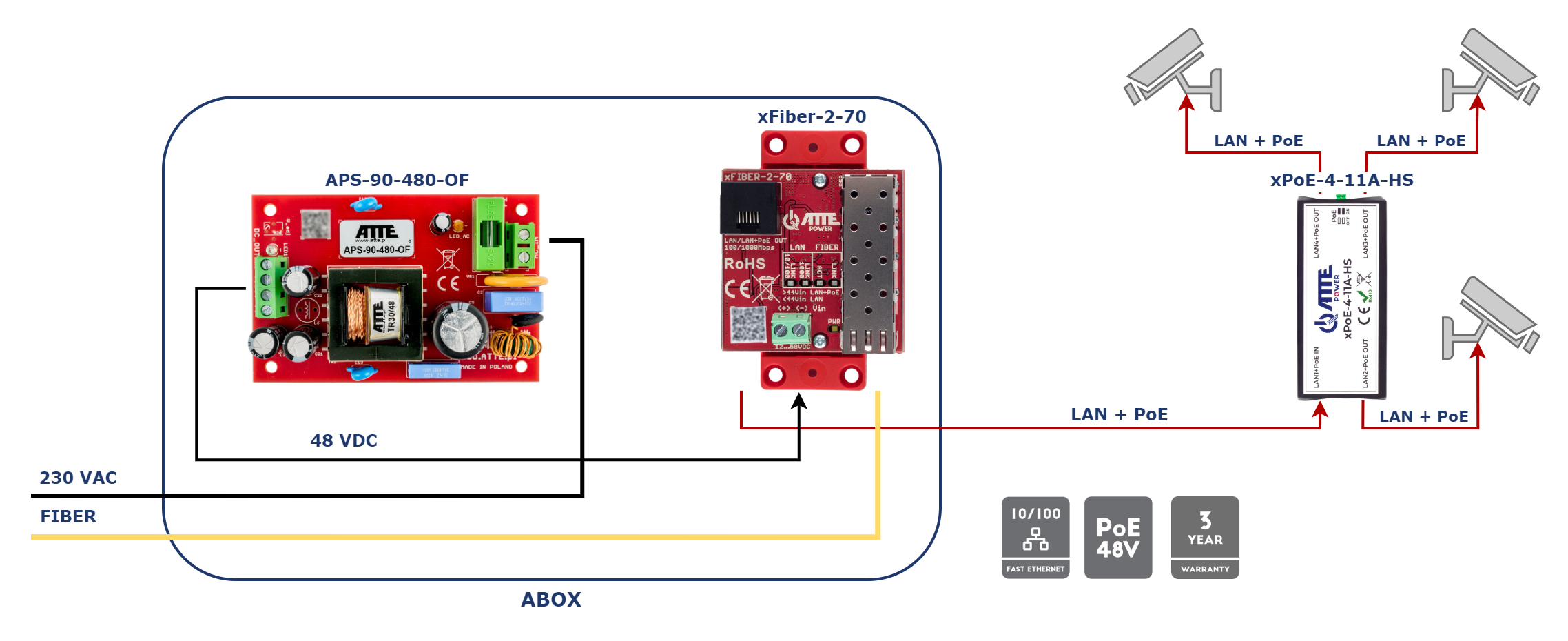

Przykład zastosowania ze switchem xPoE-4-11A-HS jako ekstenderem dla 3 kamer.



Wykorzystane urządzenia:

1x APS-90-480-OF

1x xFIBER-2-70

1x xPoE-4-11A-HS

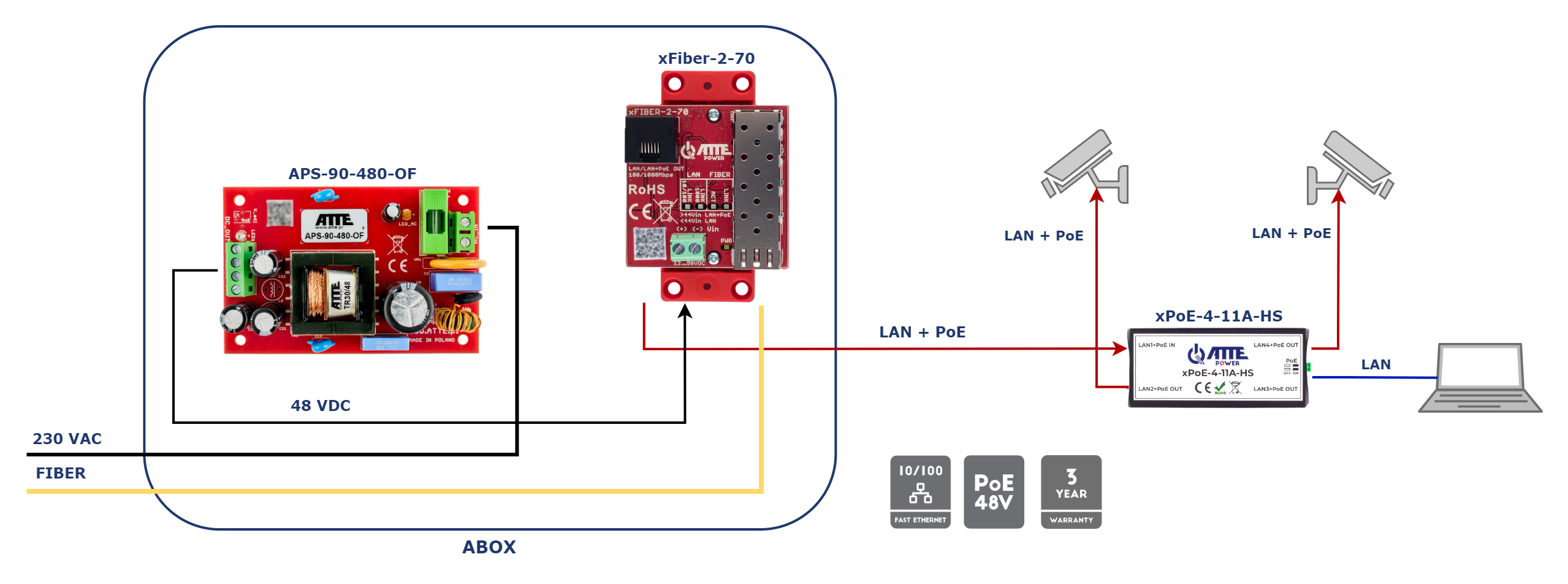

Przykład zastosowania ze switchem xPoE-4-11A-HS jako ekstenderem dla 2 kamer z dodatkowym portem LAN 100Mbps.





Wykorzystane urządzenia:

1x APS-90-480-OF

1x xFIBER-2-70

1x xPoE-4-11A-HS

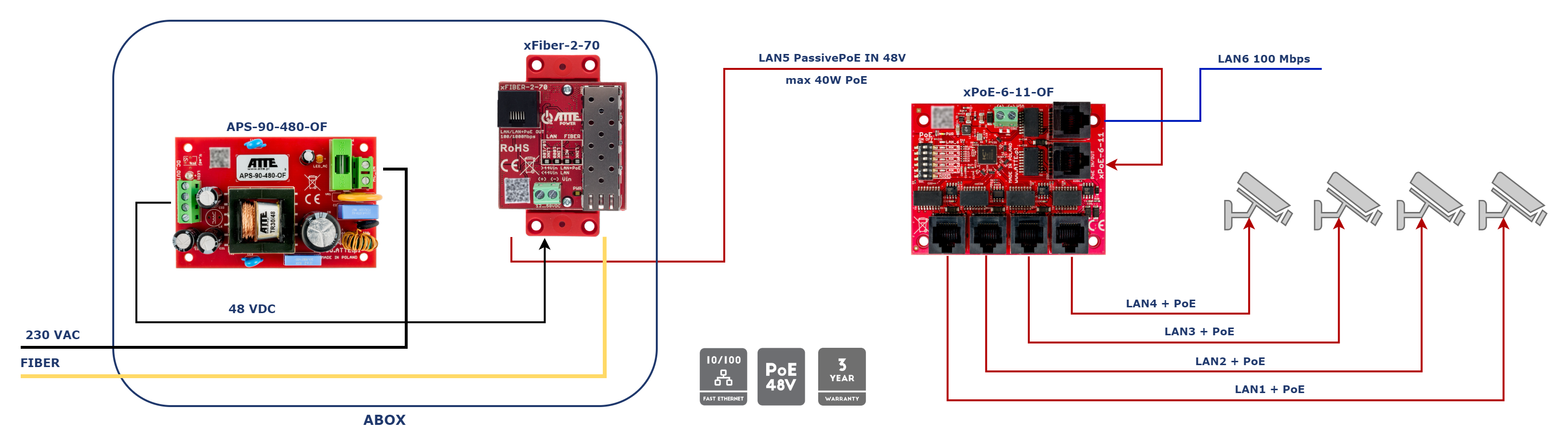

Przykład zastosowania ze switchem xPoE-6-11-OF (lub xPoE-6-11-S2 ) jako ekstenderem dla 4 kamer.



Wykorzystane urządzenia:

1x APS-90-480-OF

1x xFIBER-2-70

1x xPoE-6-11-OF

1x obudowa serii ABOX

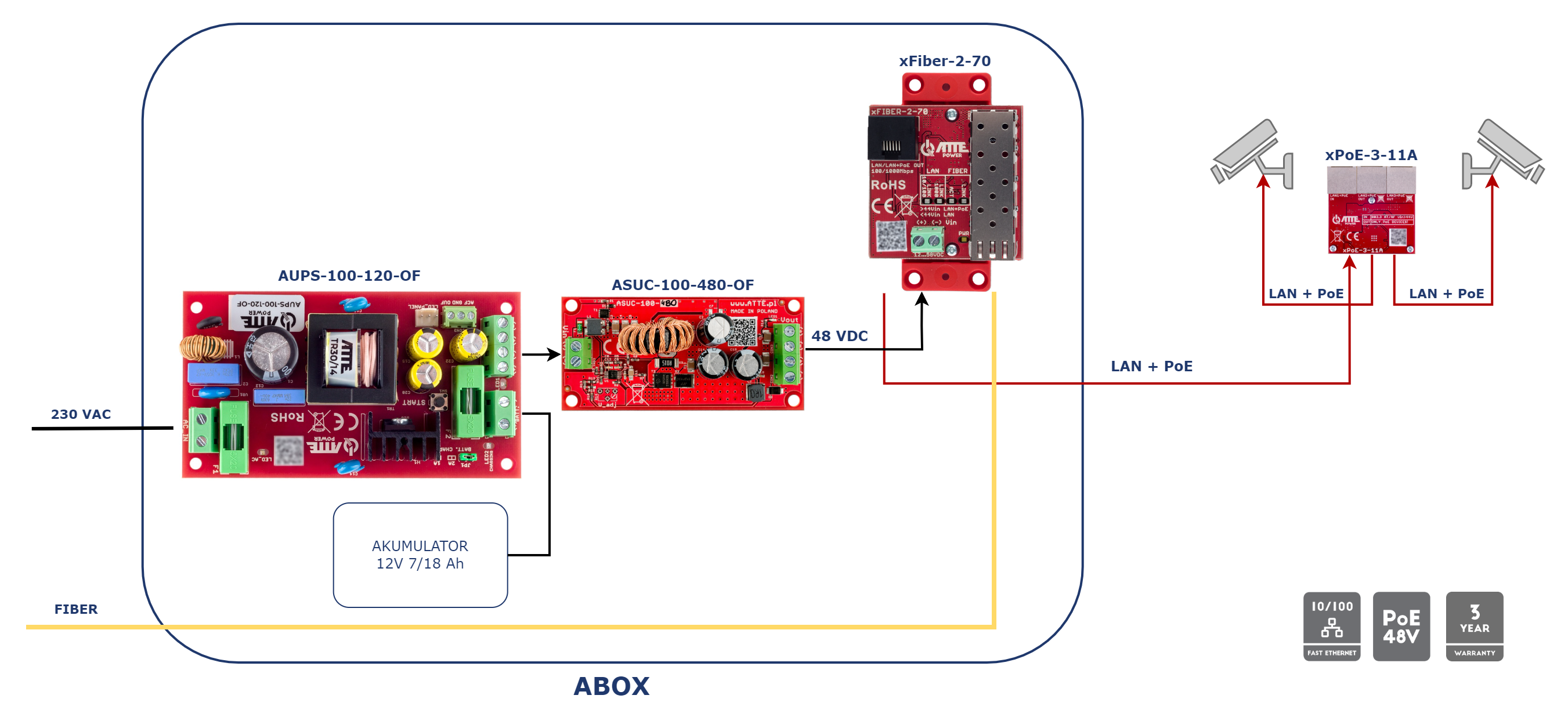

Zestaw w wariancie z buforowym podtrzymaniem zasilania.



Wykorzystane urządzenia:

1x AUPS-100-120-OF

1x akumulator 12V 7-18 Ah

1x ASUC-100-480-OF

1x xFIBER-2-70

1x xPoE-3-11A

1x obudowa serii ABOX z miejscem na odpowiedni akumulator

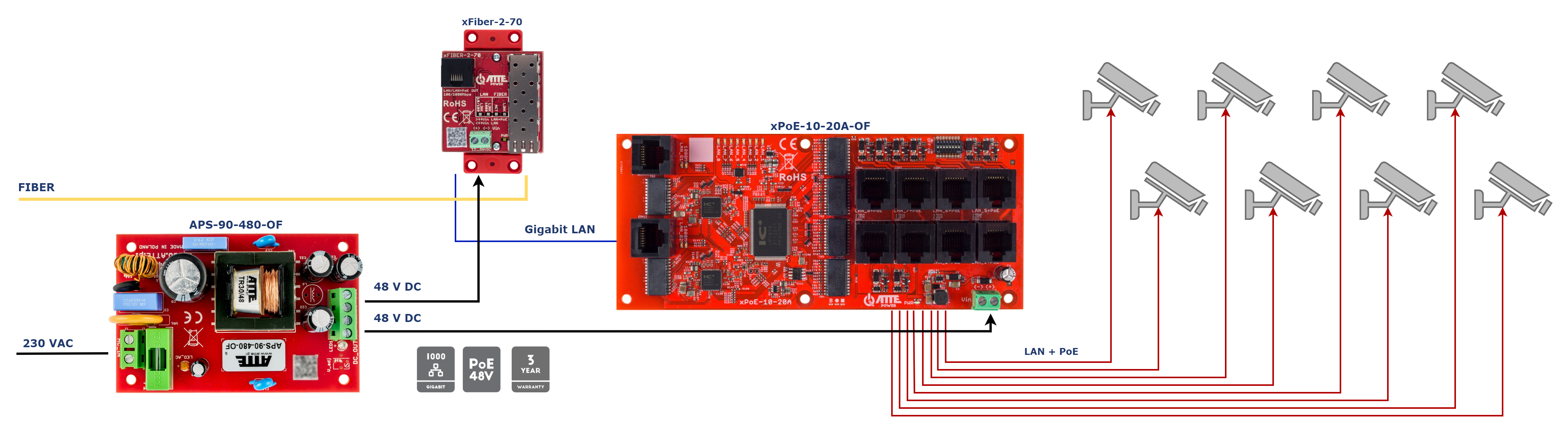

Zestaw dla 8 kamer w obudowie wewnętrznej - 2x Gigabit Uplink

Dla poniższego zestawu rekomendujemy użycie obudowy wewnętrznej ABOX-H, która zapewni odpowiednią ilość miejsca na moduły oraz zapas okablowania.

Wykorzystane urządzenia:

1x APS-90-480-OF

1x xFIBER-2-70

1x xPoE-10-20A-OF

1x ABOX-H



----------------------------------------------------------------

Jeżeli jakiś element diagramów jest nieczytelny kliknij na grafice prawym klawiszem myszki i otwórz go w nowym oknie - pozwoli to pobrać i wyświetlić plik w pełnej rozdzielczości.
