Media konwerter xFIBER-2-60 nie ma możliwości włączenia zasilania PoE na wyjściu LAN.
Jeżeli konieczne jest zastosowanie media konwertera z wyjściem PoE polecamy wersję xFIBER-2-70
Poniżej zamieszczamy przykładowe schematy punktów dystrybucyjnych, które pozwalają na zasilanie kamery, media konwertera oraz urządzeń dodatkowych z napięcia 12V.
Punkt dystrybucyjny dla jednej kamery IP z dodatkowym oświetlaczem IR

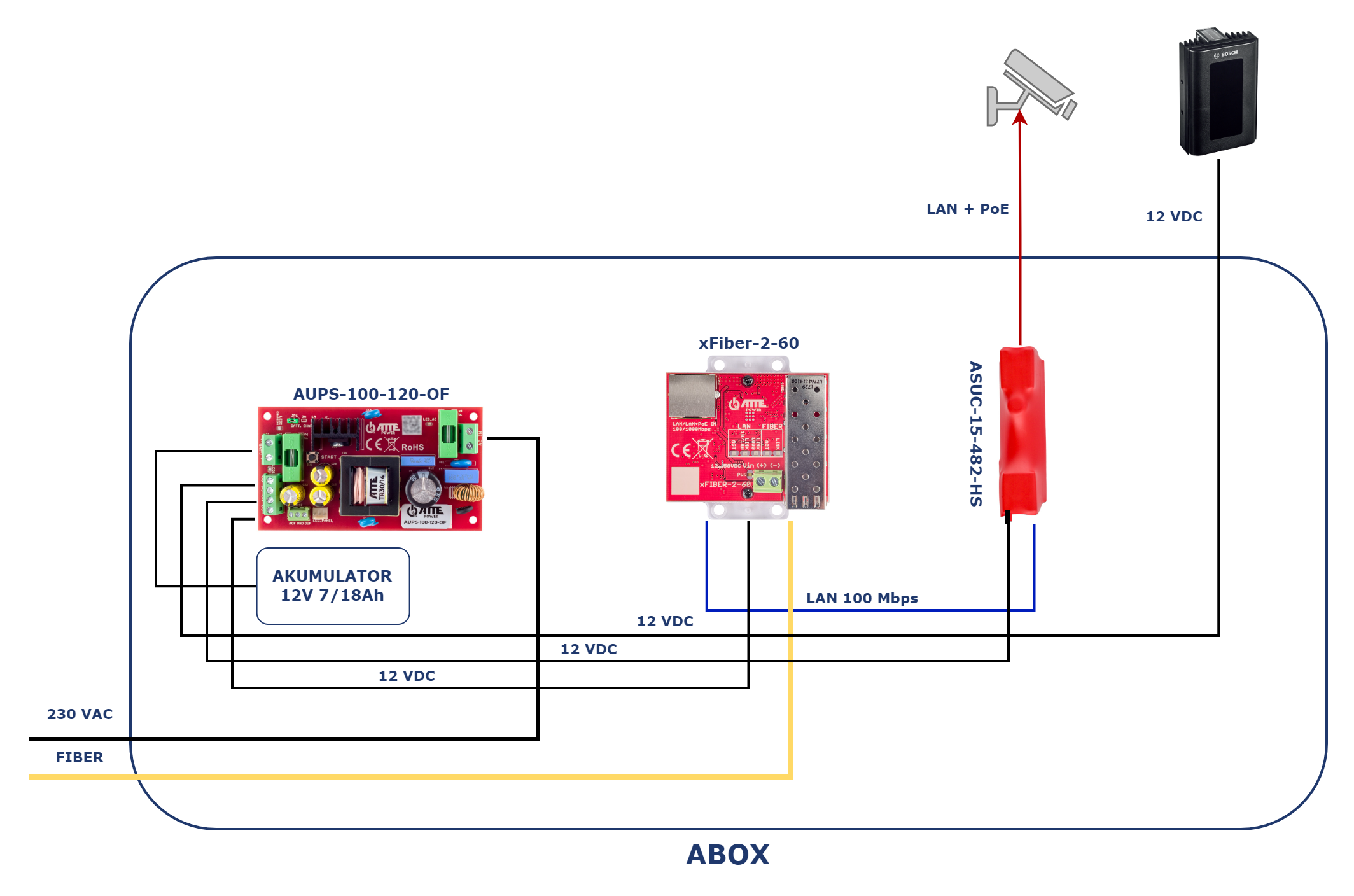

Punkt dystrybucyjny z podtrzymaniem zasilania dla jednej kamery IP z dodatkowym oświetlaczem IR
----------------------------------------------------------------
Jeżeli jakiś element diagramów jest nieczytelny kliknij na grafice prawym klawiszem myszki i otwórz go w nowym oknie - pozwoli to pobrać i wyświetlić plik w pełnej rozdzielczości.
