Ciągle rosnące potrzeby energetyczne urządzeń sieciowych stworzyły potrzebę wprowadzenia nowej technologii, która będzie w stanie sprostać tym wymaganiom.
Standard IEEE 802.3bt jest odpowiedzią na stawiane wymagania dotyczące sprzętu IP i nie tylko.
W jakim celu powstał standard IEEE 802.3bt?
Powstanie nowego standardu miało na celu rozszerzenie możliwości, które zasilanie PoE zapewniało już wcześniej. Wraz z wprowadzeniem nowej technologii PoE otrzymaliśmy nowe możliwości co do zasilania za pomocą przewodu UTP. Główne zmiany, które zostały zaimplementowane, obejmują zwiększenie mocy maksymalnej, które było możliwe dzięki zastosowaniu zasilania po wszystkich czterech parach przewodu.

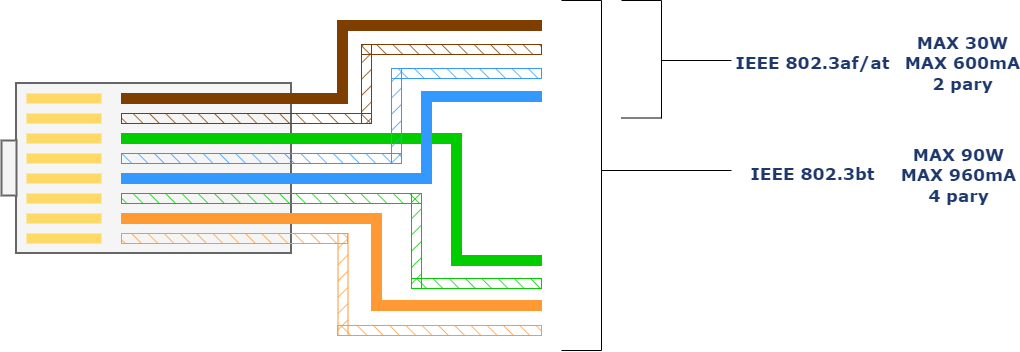

Rozłożenie zasilania w złączu RJ45 zależnie od standardu PoE
Umożliwia to nam stosowanie PoE do zasilana bardziej wymagających urządzeń, których zasilanie za pośrednictwem poprzednich standardów (802.3af/at), było niemożliwe lub nieopłacalne.
IEEE 802.3bt oferuje możliwość dostarczania mocy do 60W na port (Type 3) lub do 90W (Type 4).
Czym się różnią omawiane rodzaje PoE?
| Parametry | IEEE 802.3bt Type 3 |
IEEE 802.3bt Type 4 |
| Maksymalna moc (PSE) | 60 W | 90 W |
| Moc dostępna na urządzeniu zasilanym (PD) | 51 W | 71 W |
| Napięcie na urządzeniu zasilającym (PSE) | 50-57 V | 52-57 V |
| Napięcie na urządzeniu zasilanym (PD) | 42.5-57 V | 41.1-57 V |
| Maksymalny prąd | 600 mA Na parę |
960 mA Na parę |
| Ilość par wykorzystywana do zasilania | 4 pary | 4 pary |
| Maksymalna odległość | Do 100 m | Do 100 m |
Tabela przedstawia parametry obu typów standardu 802.3bt
Dodatkowe zalety standardu 802.3bt.
- Automatyczna klasyfikacja pozwalająca odpowiednio dobrać moc do zasilanego urządzenia
- Kompatybilność wsteczna z poprzednimi standardami PoE
Gdzie jest wykorzystywany standard 802.3bt
Technologia IEEE 802.3bt, dzięki swojej zdolności do dostarczania większej mocy, znajduje zastosowanie w wielu branżach nie tylko w monitoringu.
Gdzie możemy się spotkać z zastosowaniem standardu 802.3bt?
- Zasilanie extenderów serii APT - Tworzenie jednoprzewodowych linii dla kilku urządzeń połączonych kaskadowo. Jest to rozwiązanie pozwalające zaoszczędzić na materiałach (przewodach) jak i na czasie instalacji, dzięki czemu wykonywanie instalacji staje się prostsze. Kaskadowe połączenie kilku switchy/ekstenderów znacznie upraszcza okablowanie. Brak konieczności prowadzania zasilania 230V obniża znacząco całkowite koszty i zwiększa bezpieczeństwo instalacji.
- Kamery PTZ z grzałką - Tego typu urządzenia ze względu na swoje możliwości wymagają większej mocy zasilania, której zwykłe PoE+ (802.3at) nie jest w stanie dostarczyć.
- Głośniki sieciowe IP - Public Audio
- Cyfrowe oświetlenie LED - Standard 802.3bt stworzył dodatkowe możliwości rozwoju dla oświetlenia umożliwiając konfiguracje oświetlenia za pomocą jednego portu
Są to tylko przykłady, w których przewagę zyskuje standard 802.3bt nad jego poprzednikami. Każde zastosowanie, w którym możemy zastosować poprzednie standardy IEEE 802.3af/at, jest również możliwe do realizacji poprzez standard 802.3bt.
Nazewnictwo urządzeń standardu 802.3bt
Na rynku pojawia się wiele urządzeń, a zarazem wiele opisów. Można się spotkać z różnymi nazwami, które można utożsamiać ze standardem 802.3bt takie jak:
- PoE++
- 4PPoE (4-pair Power over Ethernet)
- UPoE i UPoE+ (Cisco)
- Ultra PoE
Które urządzenia z oferty ATTE wspierają standard 802.3bt?
W ofercie ATTE aktualnie znajduje się kilka urządzeń współpracujących ze standardem PoE 802.3bt.
- IPM-90-550 - gigabitowy midspan PoE. Ma szerokie możliwość zasilania urządzeń w standardzie 802.3bt Dodatkowo obsługuje wszystkie popularne standardy zasilania PoE, PoE+, Hi Poe w 3 trybach pracy wybieranych z podręcznego menu
- APT-5-50 - gigabitowy ekstender LAN+PoE. Posiada port wejściowy PoE IN mogący przyjąć 90W ze standardu 802.3bt oraz każdy z czterech portów wyjściowym ma do dyspozycji 60W w standardzie bt
- APT-4-11 -ekstender LAN+PoE. Posiada port wejściowy PoE IN mogący przyjąć 60W w standardzie 802.3bt
- SDIP-40-120 -Adapter PoE 12V DC Posiada port wejściowy PoE IN 802.3bt 60W. Na wyjściu mamy do dyspozycji 12V z budżetem 40W dla odbiorników.
W przyszłości będzie rozszerzana oferta jeśli chodzi o produkty współpracujące ze standardem IEEE 802.3bt.
Czy warto korzystać z urządzeń pracujących na 802.3bt?
Odpowiedz, na to pytanie nie jest prosta i jednoznaczna. W przypadku kiedy nie będziemy mieli potrzeby stosowania urządzeń w standardzie 802.3bt lepiej będzie nie przepłacać, zwłaszcza że urządzenia IEEE 802.3bt zazwyczaj są droższe niż ich słabsze wersje. Natomiast w przypadku tworzenia jednoprzewodowych linii do kilku urządzeń lub stosowania sprzętu o dużym poborze mocy jest to idealne rozwiązanie, o którym warto pamiętać przy kolejnych instalacjach.
|
