Wiele instalacji CCTV powstaje etapami. Wraz z postępującymi pracami budowlanymi prowadzone jest okablowanie. Dobór i montaż urządzeń CCTV czy SSWIN następuje zwykle na końcu inwestycji. Często zdarza się że już po przeprowadzeniu prac wykończeniowych, które uniemożliwiają zmiany w okablowaniu. W takiej sytuacji instalator staje przed problemem jak poradzić sobie z oczekiwaniami klienta przy ograniczonych możliwościach zainstalowanych przewodów.

W wielu pytaniach pojawia się problem zasilenia poprzez pojedynczy przewód UTP kamery oraz dodatkowych urządzeń uzupełniających zasilanych z 12V (np. mikrofon zewnętrzny).

Dysponując dowolnym switchem PoE 802.3AF lub Passive oraz przetwornicą ATTE ASDC-12-xx możemy rozwiązać problem.

Przetwornice występują w dwóch wersjach ASDC-12-124-HS, która przenosi zasilanie PoE na wyjście oraz ASDC-12-121-HS, która na wyjściu ma tylko LAN, a zasilanie jest obecne tylko na wtyku DC.

https://atte.pl/ASDC-12-124-HS

https://atte.pl/ASDC-12-121-HS

Maksymalna wydajność prądowa na wtyku DC 2.1/5.5 to 1A przy napięciu 12V. Należy przy tym pamiętać, że zasilając kamerę oraz dodatkowe urządzenia nie możemy przekroczyć budżetu PoE dostępnego w porcie switcha.

Projektując instalację należy pamiętać o max mocy dostępnej dla całego toru zasilania:

gdy zasilamy adapter ze switcha 802.3af max budżet mocy na wyjściu switcha to 15,4W (sumarycznie dla kamery oraz urządzeń 12V)
gdy zasilamy adapter ze switcha PASSIVE np. IPB-5-10A-S4 max budżet mocy na wyjściu switcha to 40W z czego 12W może zostać wykorzystane na wtyku DC, a pozostała dostępna moc może zostać przekazana na wyjście RJ45 (kamera lub inny odbiornik PoE)

Typowe zastosowania rozwiązania:

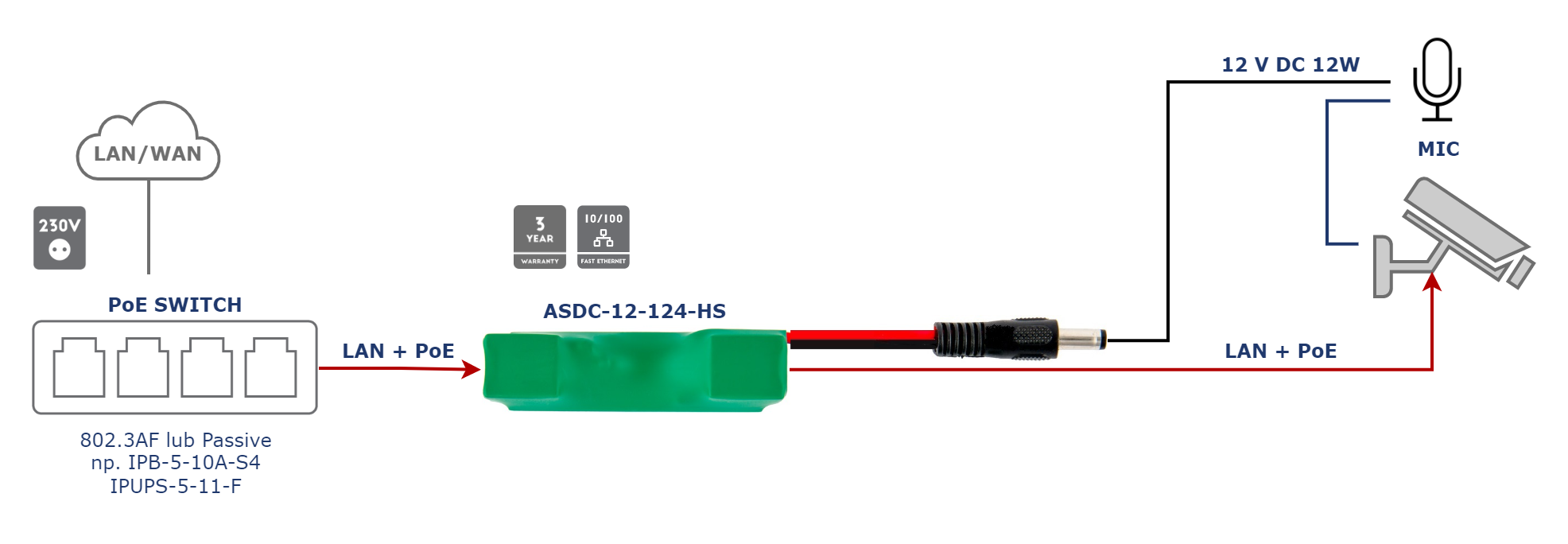

Montaż dodatkowego mikrofonu przy kamerze z wejściem AUDIO.
Zasilanie urządzeń wymagających nietypowych napięć w Passive POE. Często prościej jest zasilić je z 12VDC upraszczając instalację.
Instalacja kamer nie obsługujących zasilania PoE (częste w produktach serii konsumenckich).

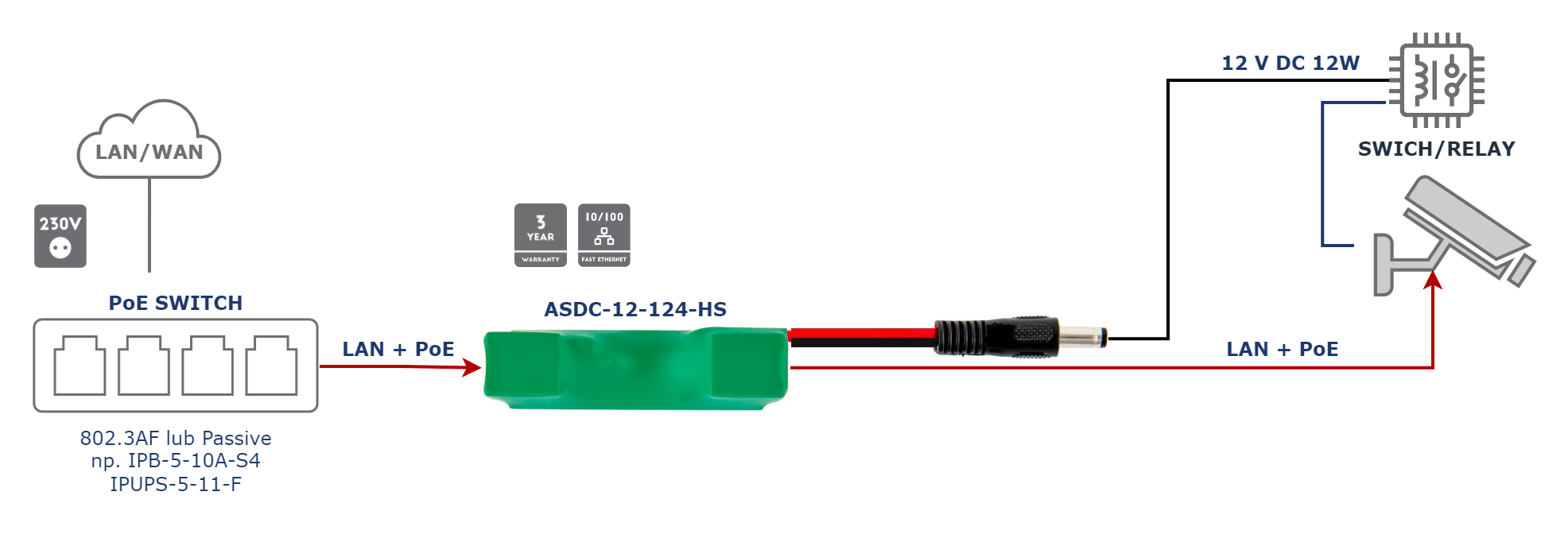

Możliwość wysterowania przekaźników/styczników z wykorzystaniem wyjść technicznych kamery .

----------------------------------------------------------------

Oferta przetwornic i adapterów PoE została poszerzona o SDIP-20-ADO

SDIP-20-AD0 jest nowym modelem przetwornicy obniżającej napięcie, który uwzględnia większość uwag, które otrzymaliśmy od instalatorów.

Dwie istotne cechy w stosunku do wcześniejszej oferty:

port wejściowy jak i wyjściowy zapewniają transmisję LAN (LAN + PoE) z prędkością 1000Mbps
w jednym urządzeniu łączymy funkcjonalności całej rodziny przetwornic serii ASDC-12-xx-HS

Z uwagi na dostępne kombinacje konfiguracji zastępuje funkcjonalnością całą grupę urządzeń:

ASDC-05-050-HS
ASDC-12-120-HS
ASDC-12-121-HS
ASDC-12-124-HS
ASDC-12-240-HS

Odpowiednie kombinacje zworek pozwalają na wybór właściwej konfiguracji zasilania POE na wyjściu jak i poziomu napięcia wyjściowego z przetwornicy.

Więcej informacji we wpisie FAQ

https://portal.atte.pl/hc/pl/articles/10113067299613

----------------------------------------------------------------

Jeżeli jakiś element diagramów jest nieczytelny kliknij na grafice prawym klawiszem myszki i otwórz go w nowym oknie - pozwoli to pobrać i wyświetlić plik w pełnej rozdzielczości.
