Połączenie szeregowe i równoległe akumulatorów

Sposób podłączenia akumulatorów

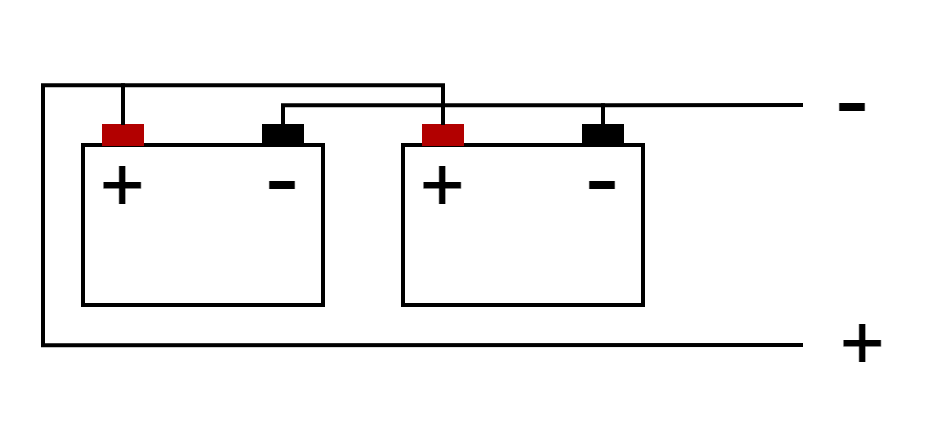

Akumulatory podłączone równolegle

Łączymy "+ " z plusami, natomiast "-" z minusami zgodnie ze schematem.

W takim podłączeniu zwielokrotnia się pojemność, a napięcie akumulatorów równe jest napięciu jednego z podłączonych akumulatorów.

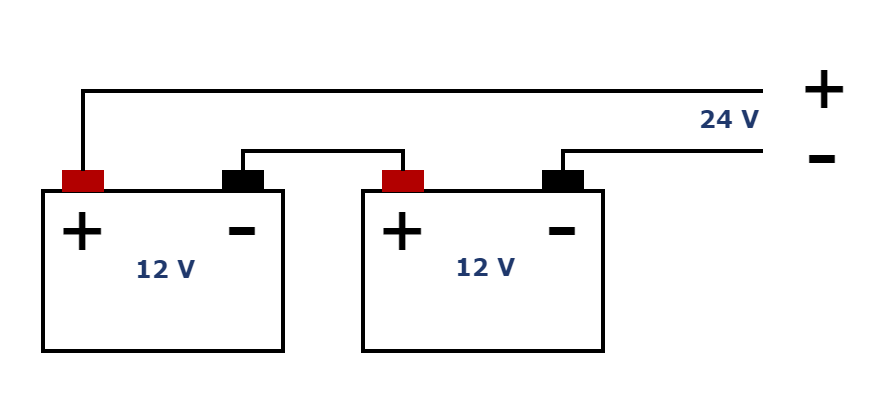

Akumulatory podłączone szeregowo

Łączymy "+ " do "-" na kolejnym akumulatorze zgodnie ze schematem.

W takim podłączeniu napięcie akumulatorów równe jest sumie napięcia wszystkich podłączonych akumulatorów, a pojemność nie ulega zmianie.

Wszystkie schematy dotyczą połącznia akumulatorów o jednakowych napięciach oraz pojemnościach.

W przypadku podłączenia do zasilacza więcej niż jednego akumulatora rekomendujemy użycie akumulatorów o możliwie maksymalnie zbliżonych parametrach.

----------------------------------------------------------------

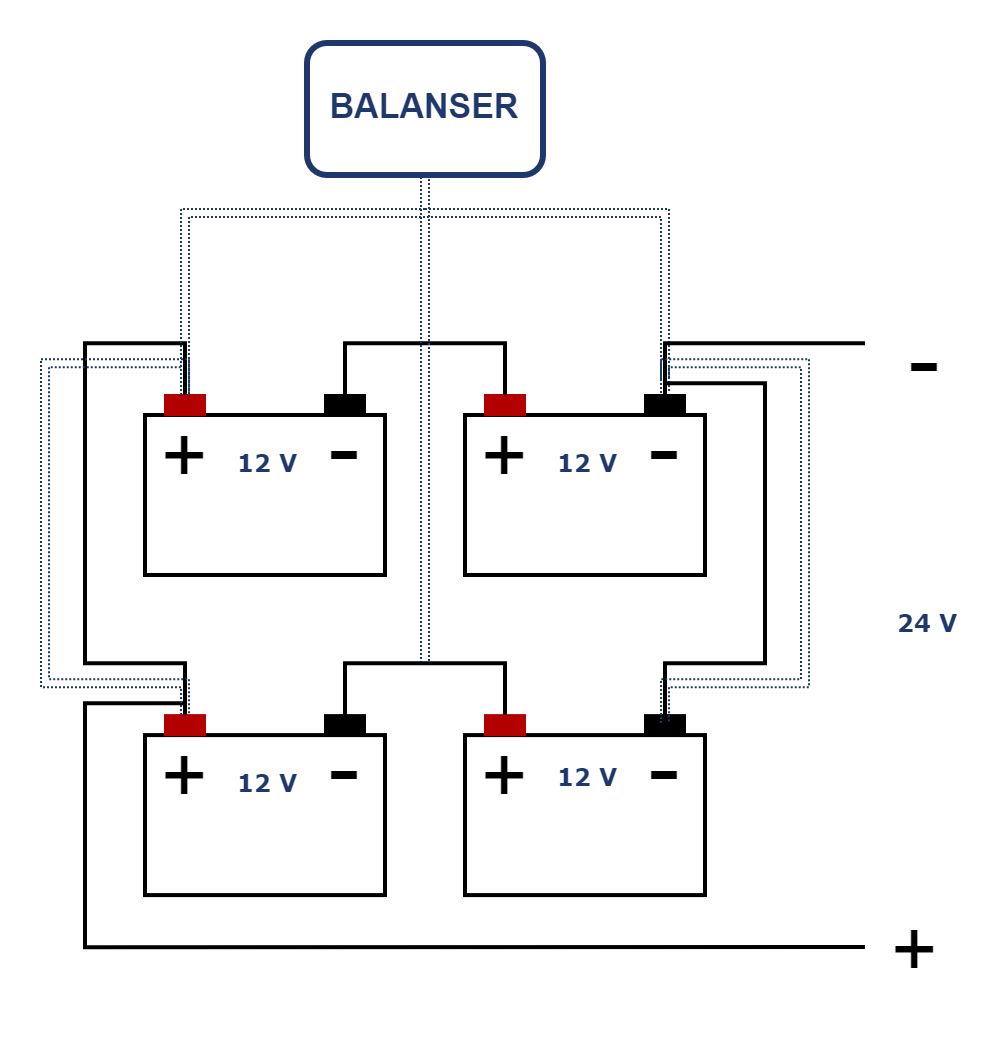

W instalacjach gdzie jest zainstalowany zestaw szeregowo/równolegle połączonych akumulatorów warto rozważyć zastosowanie dodatkowego balansera.

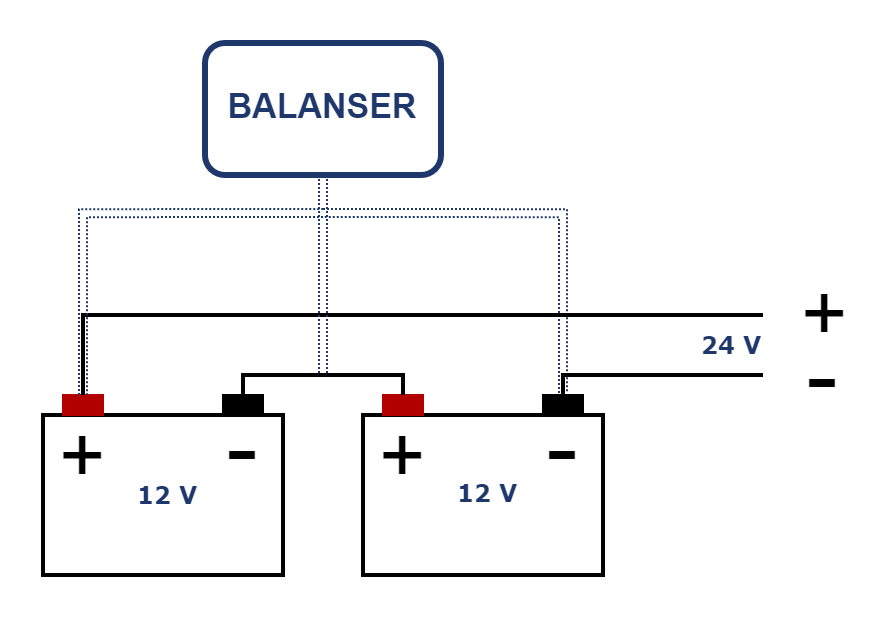

Balanser jest używany do akumulatorów kwasowo ołowiowych, połączonych szeregowo, aby utrzymać równe napięcie akumulatorów podczas pracy oraz ładowania.
Podczas gdy akumulatory pracują w połączeniu szeregowym, napięcie poszczególnych akumulatorów może być różne. Wpływa to zarówno na ich wydajność jak i trwałość.

Balanser wyrównuje napięcie pojedynczych akumulatorów gdy wykryje, różnice napięcia pomiędzy bateriami. Poprawia to wydajność baterii i wydłuża jej żywotność.

----------------------------------------------------------------

Jeżeli jakiś element diagramów jest nieczytelny kliknij na grafice prawym klawiszem myszki i otwórz go w nowym oknie - pozwoli to pobrać i wyświetlić plik w pełnej rozdzielczości.
