Jak zamontować moduły ATTE w szafie RACK 19"?

Wszystkie moduły i płytki ATTE dostępne w ofercie posiadają otworowanie pod kołki montażowe w rastrze 10,8mm. Jest to rozstaw kołków jednolity dla całej oferty. Obudowy metalowe i blachy montażowe w obudowach zewnętrznych mają ten sam rozstaw otworów co pozwala na pionowy lub poziomy montaż wybranych urządzeń w dowolnej, otworowanej części obudowy.

Postanowiliśmy poszerzyć ofertę o możliwość montażu modułów ATTE w szafie RACK z użyciem prostej blachy montażowej. Będzie dostępna w dwóch wariantach:

• ADD-RACK2U1 Adapter montażowy RACK 2U z otworowaniem prosty
• ADD-RACK2U2 Adapter montażowy RACK 2U z otworowaniem cofnięty o 68 mm

ADD-RACK2U1

ADD-RACK2U2

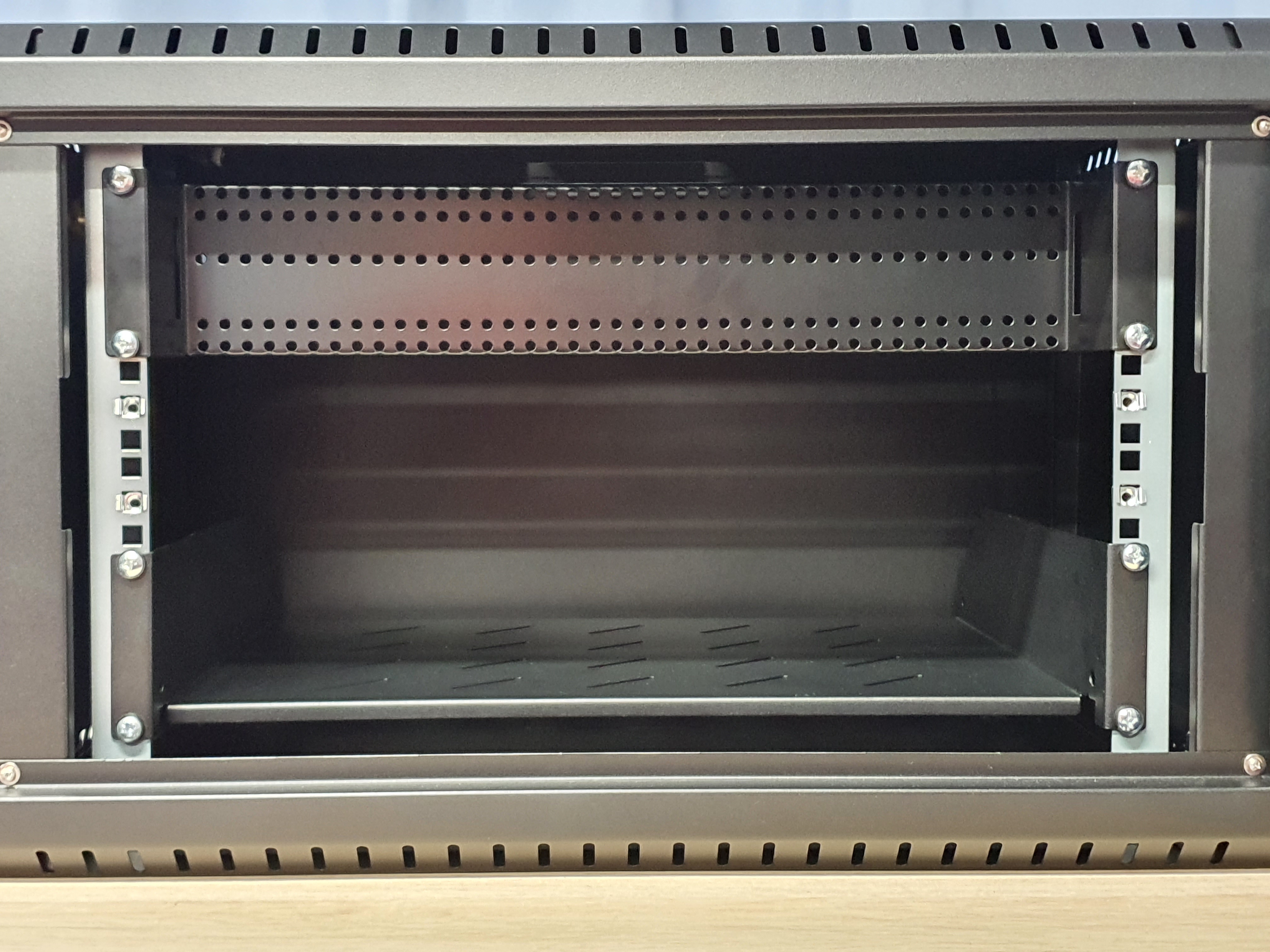

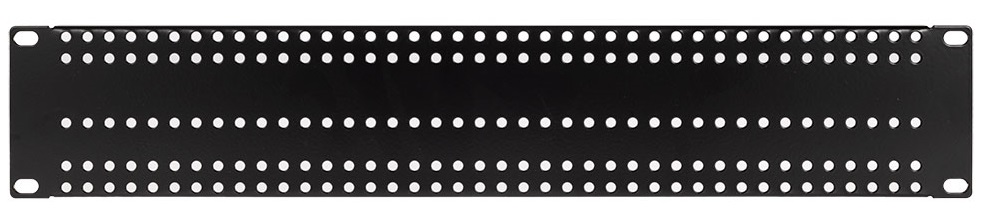

Adaptery montażowe ADD-RACK2U1 / ADD-RACK2U2 są dedykowanym rozwiązaniem do montażu modułów ATTE w szafie RACK.

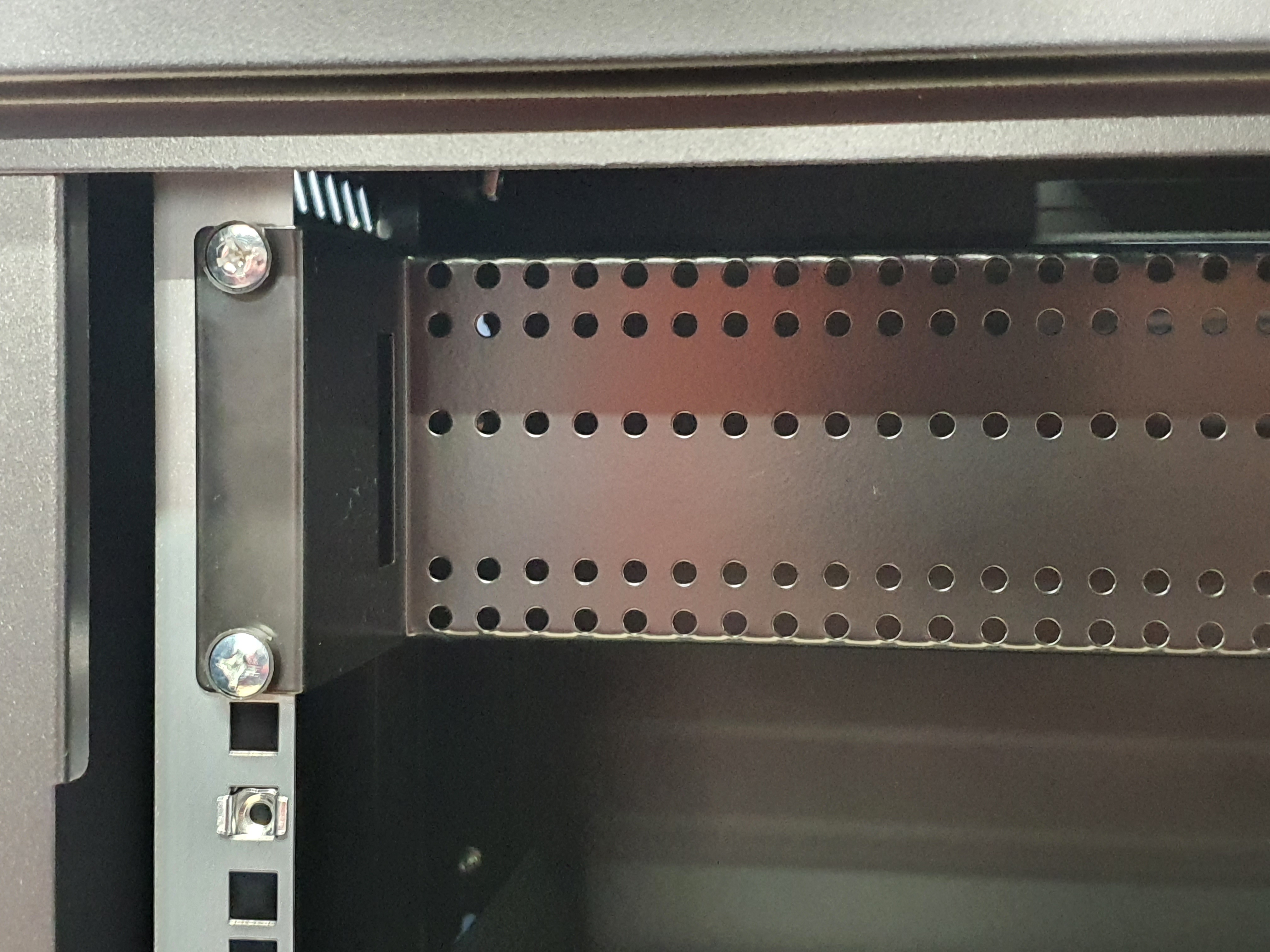

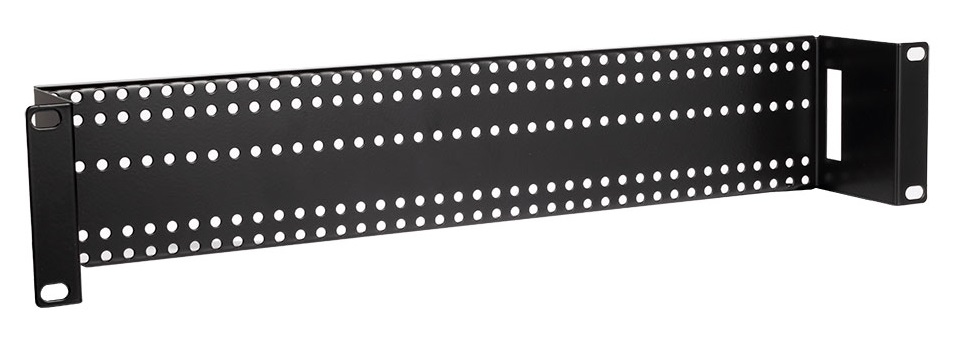

Adapter montażowy ADD-RACK2U2 to wersja cofnięta o 68 mm względem czoła szafy RACK.

Zastosowanie adaptera ułatwia montaż i wygodne rozmieszczenie modułów oraz pomaga uporządkować okablowanie. Wraz z patch panelem, który stanowi zakończenie okablowania strukturalnego dla skrętki komputerowej oraz organizerem kabli, który ułatwia prowadzenie przewodów w szafie pozwala na zwiększenie estetyki montażu oraz zapewnia profesjonalny wygląd instalacji.

• Umożliwia montaż modułów ATTE w szafie RACK
• Montaż czołowy
• Systemowe otworowanie 4,8 mm w rastrze 10,8 mm kompatybilne z wszystkimi modułami z oferty
• Możliwość montażu elementów w dowolnym układzie pionowym lub poziomym

Umożliwia wykorzystanie części frontowej szafy 19" jak również pozwala na montaż w głębi szafy przy zdejmowanych ścianach bocznych. Pozwala to na zwiększenie wypełnienia szafy jednocześnie zapewniając:

• dobry dostęp do urządzeń
• przejrzystość połączeń
• zwiększona estetyka montażu, profesjonalny wygląd instalacji
• ułatwiona diagnostyka i konserwacja systemu
• pionowy montaż modułów, otworowanie oraz dystans przy montażu na kołkach pozwala na
• chłodzenie i swobodną cyrkulację powietrza w szafie
• przestrzenie pomiędzy urządzeniami pozwalają na swobodne umieszczenie przewodów

Wykonanie z blachy malowanej proszkowo zapewnia niska wagę, odpowiednią sztywność oraz umożliwia wykonanie dodatkowych otworów montażowych dla urządzeń o innym rozstawie kołków montażowych.

• Materiał - blacha stalowa malowana proszkowo
• Kolor czarny RAL 9004

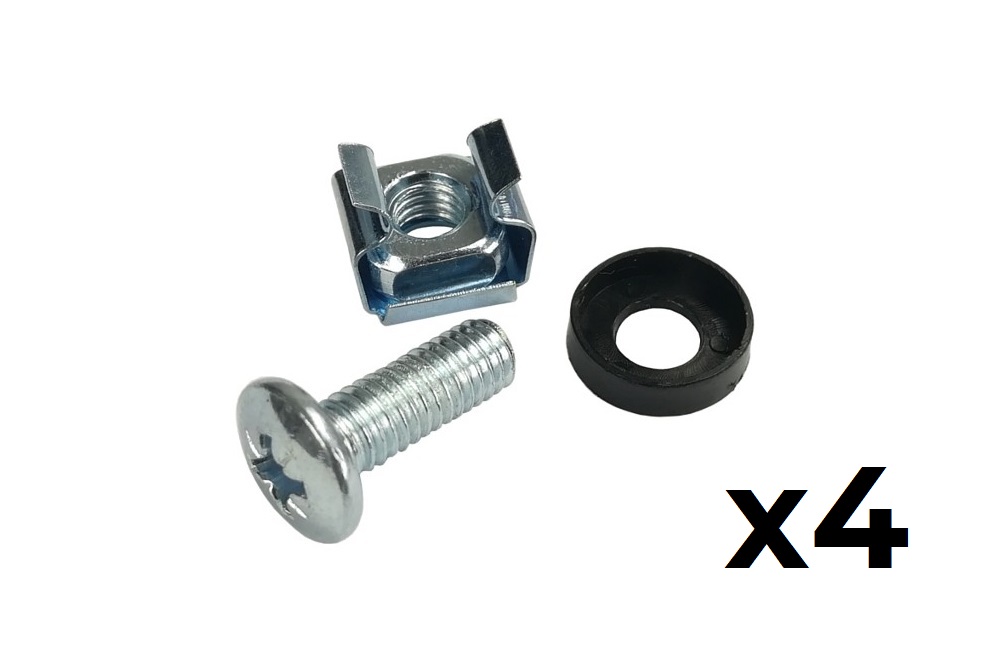

W komplecie znajdują się cztery śruby wraz z koszyczkami służące do montażu w szafie.

Dla przewodów o zwiększonym promieniu gięcia rekomendujemy użycie wersji ADD-RACK2U2 cofniętej o 68 mm względem czoła szafy RACK.

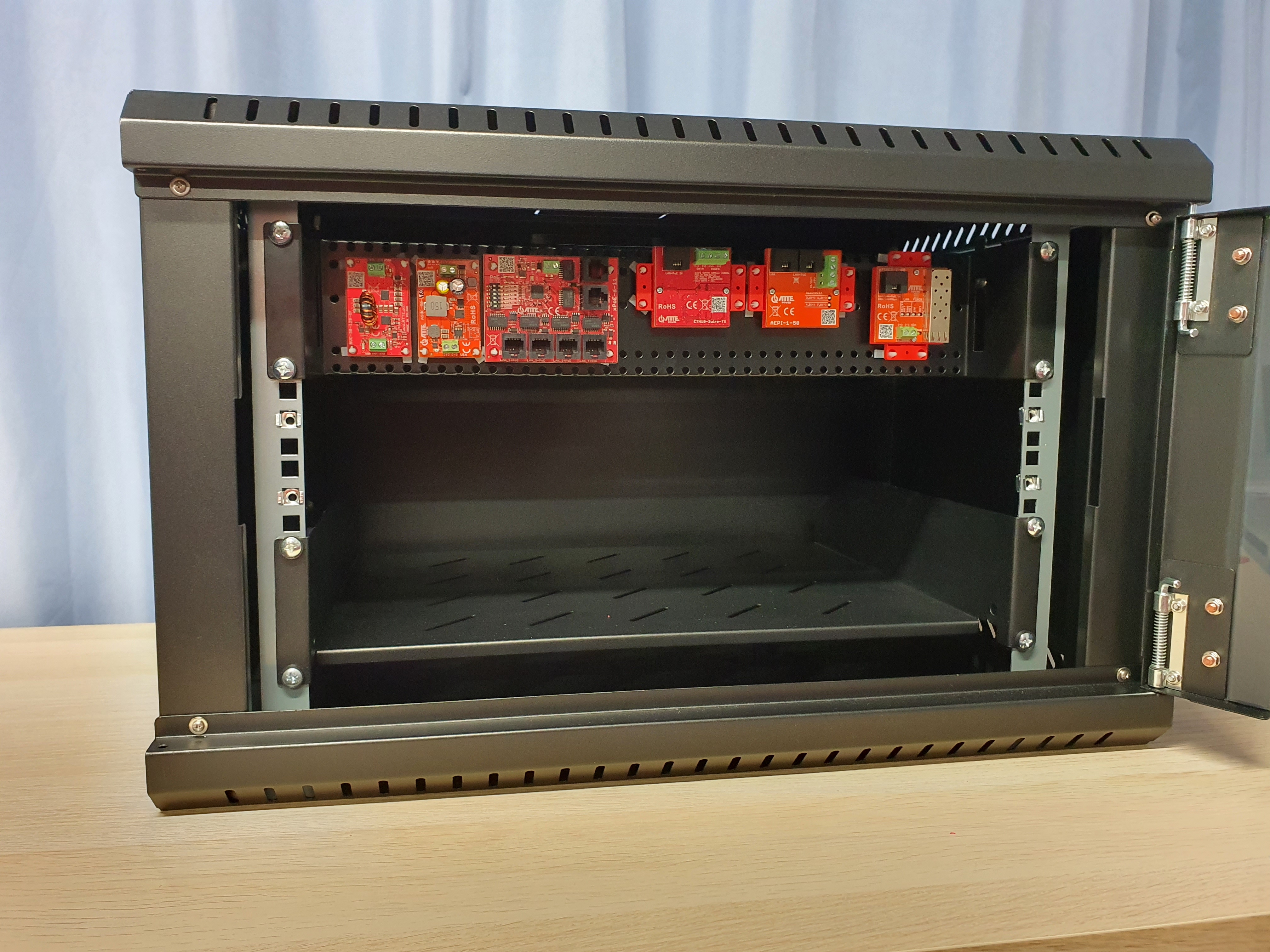

Przykładowe wykorzystanie

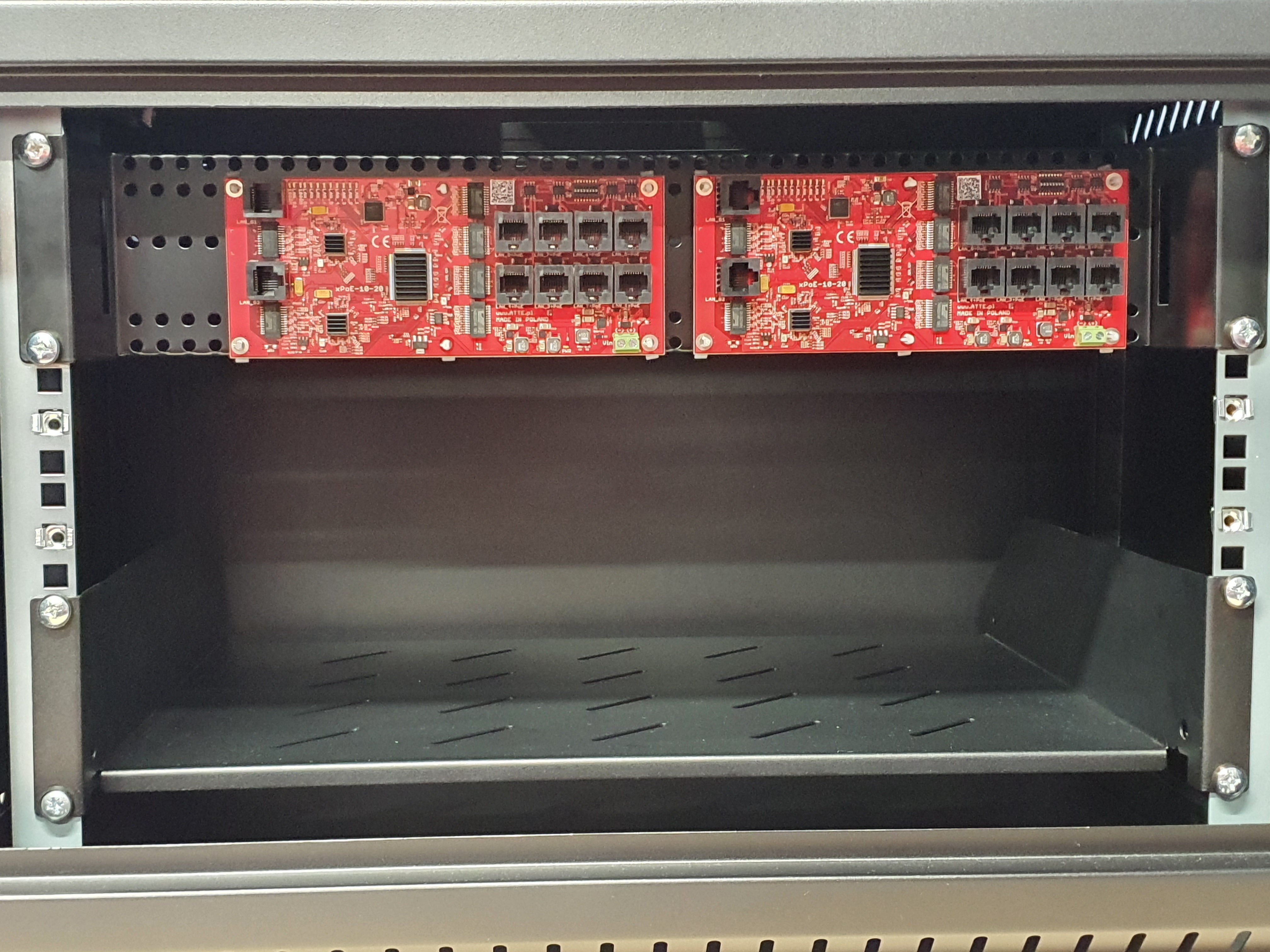

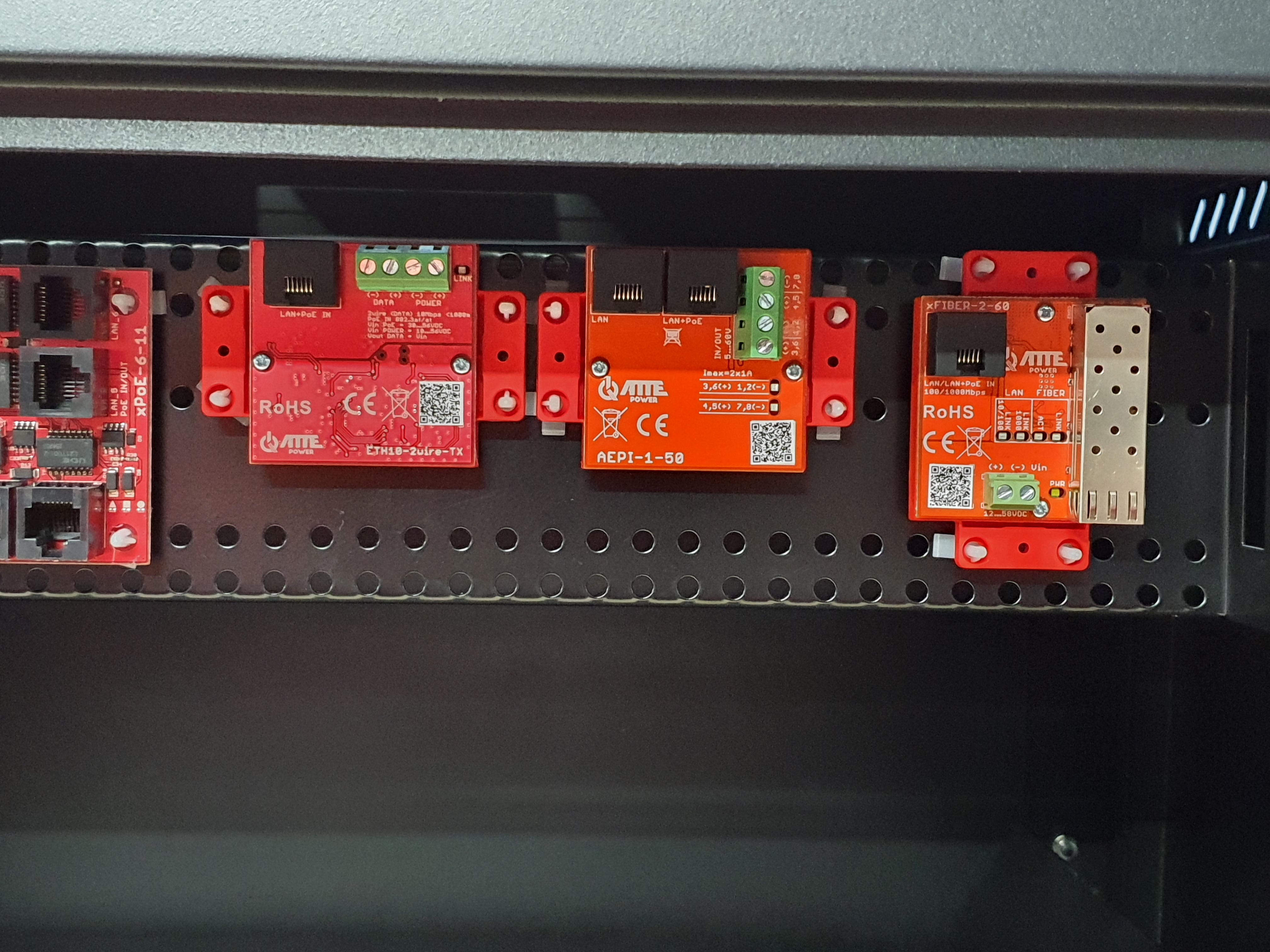

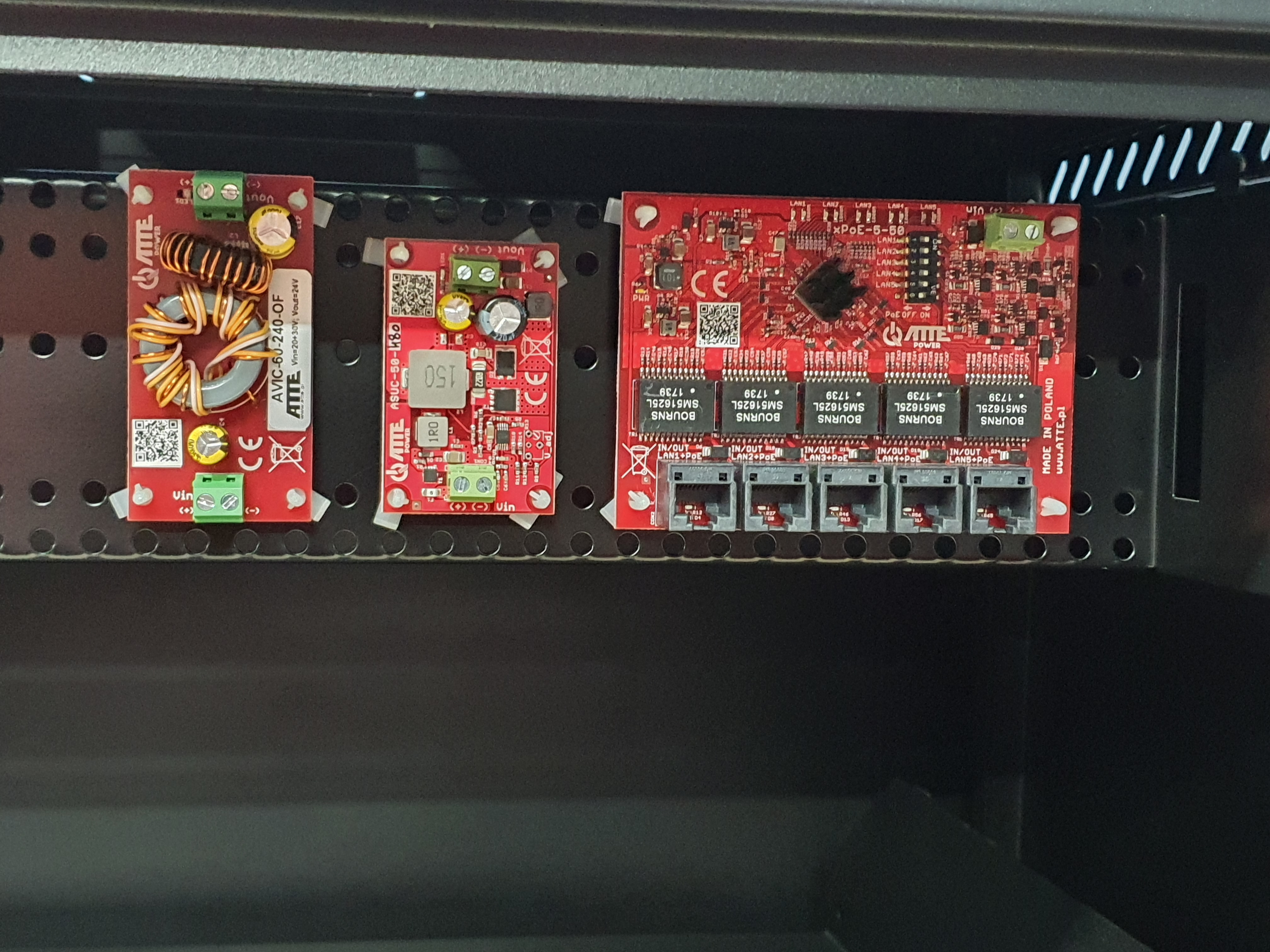

Umożliwia montaż  ekstenderów xPoE-3-11A,  mediakonwerterów xFiber-xx, konwerterów 2WIRE oraz pozostałych urządzeń z ujednoliconą podstawką montażową.

Umożliwia montaż przetwornic do zasilania NVR/DVR oraz switcha xPoE-6-11-OF lub xPoE-5-50-OF

Umożliwia montaż przetwornicy oraz switchy xPoE-10-20A-OF

Wymiary

Waga

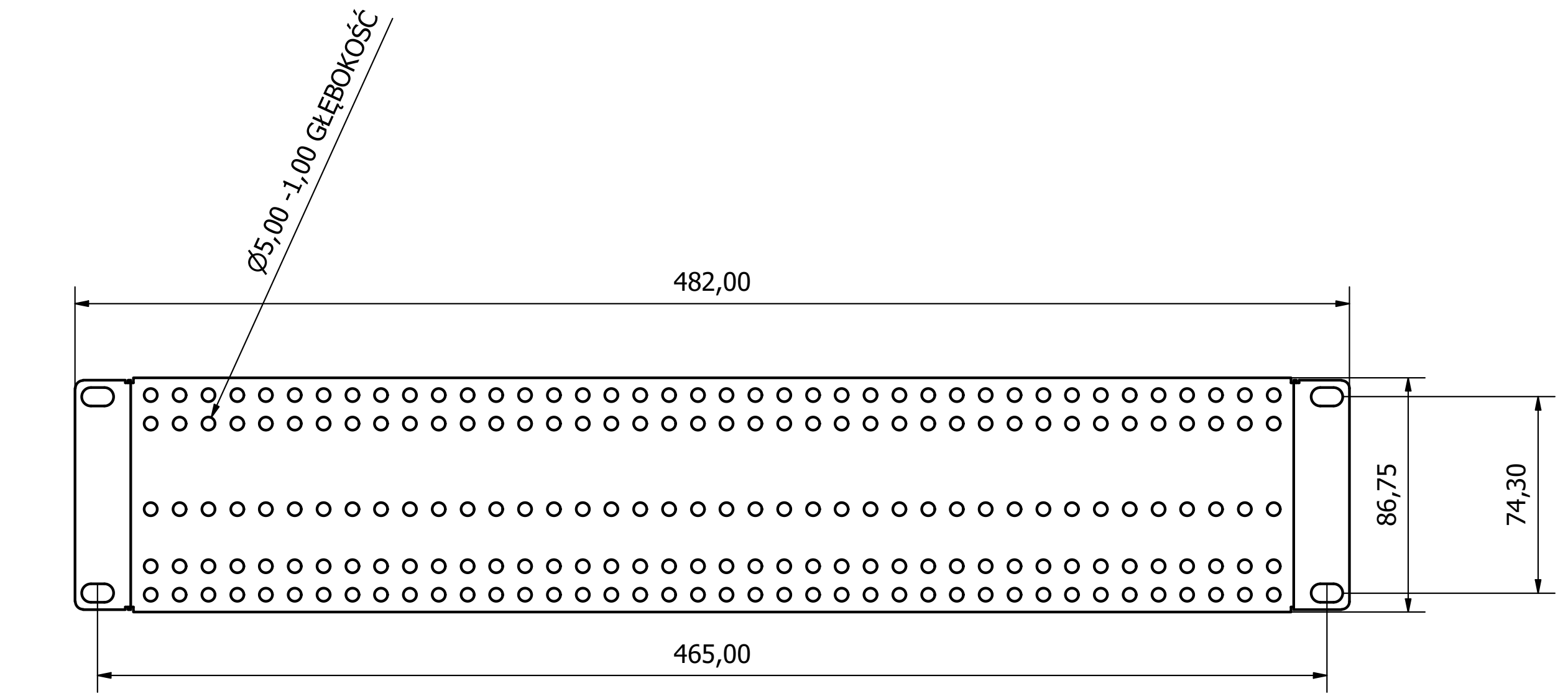

ADD-RACK2U1 370g 482x87x12 (z opakowaniem 450g - wymiary opakowania 95x17x500 mm)

ADD-RACK2U2 450g 482x87x80 (z opakowaniem 570g - wymiary opakowania 98x88x510 mm)

----------------------------------------------------------------
