Jak podłączyć kamerę oddaloną o ponad 100m od switcha?

Jedną z największych wad instalacji IP jest ograniczenie maksymalnej odległości do 100m. Powyżej tej odległości nie ma zagwarantowanej bezpiecznej transmisji danych. Co zrobić w przypadku kiedy musimy zamontować urządzenie IP np. kamerę IP powyżej 100m? Istnieje kilka sposobów, dzięki którym możemy sobie poradzić z takim problemem.

Spis treści:

• Switche zasilane z PoE
• Funkcja LR150 w switchach ATTE
• Tryby pracy Long Range, Extend Mode
• Ekstendery ETH-ETH500-SET
• Podsumowanie

Ekstendery czyli switche PoE zasilane z PoE

Jednym z rozwiązań jest podłączenie switcha zasilanego z PoE pomiędzy naszym switchem głównym, a kamerą IP. Dzięki temu transmisja Ethernet jest "regenerowana" lub "odtwarzana". Przedłuża nam zasięg sieci LAN+PoE o kolejne 100m od urządzenia. Maksymalny zasięg dla takiego rozwiązania to 200m z przepustowością do 1000Mbps.

W praktyce takie rozwiązanie jest najczęściej stosowane w przypadku kiedy mamy np. 2 słupy na których musimy zamontować po jednej kamerze IP natomiast drugi słup jest oddalony o ponad 100m. Zastosowanie ekstendera na pierwszym słupie rozdziela sygnał wraz z zasilaniem i pozwala zastosować odcinki kabla poniżej 100m.

Ekstendery tego typu najczęściej są zasilane poprzez PoE z uwagi na koszty związane z doprowadzaniem oddzielnego zasilania. Urządzenia serii APT oraz część urządzeń serii xPoE zostały stworzone na potrzeby takich zastosowań.

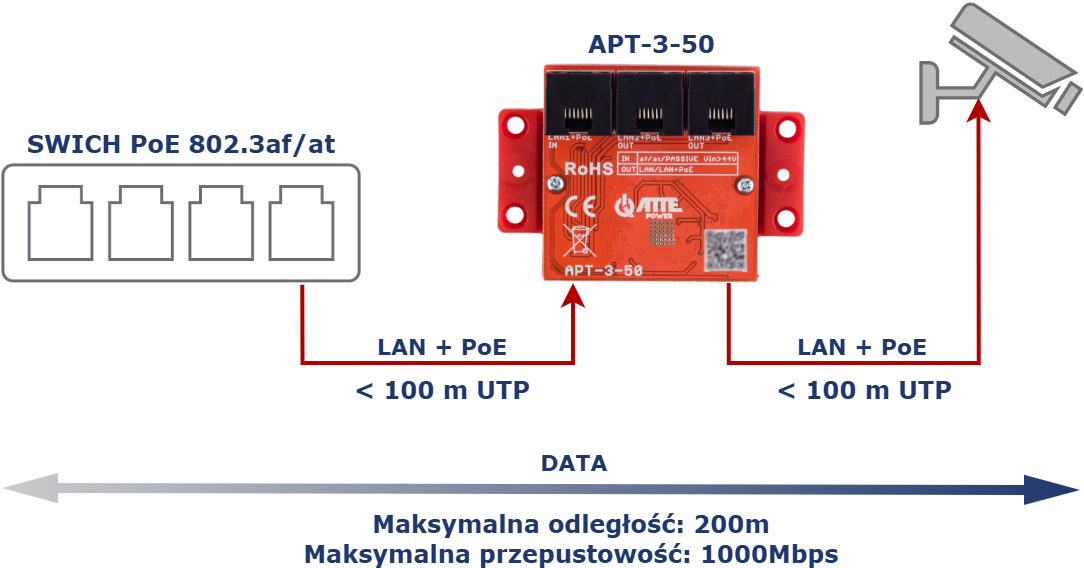

Poniżej przedstawiony jest przykład jak można zastosować APT-3-50 i zwiększyć zasięg transmisji do 200m.

Funkcja LR150 w switchach ATTE

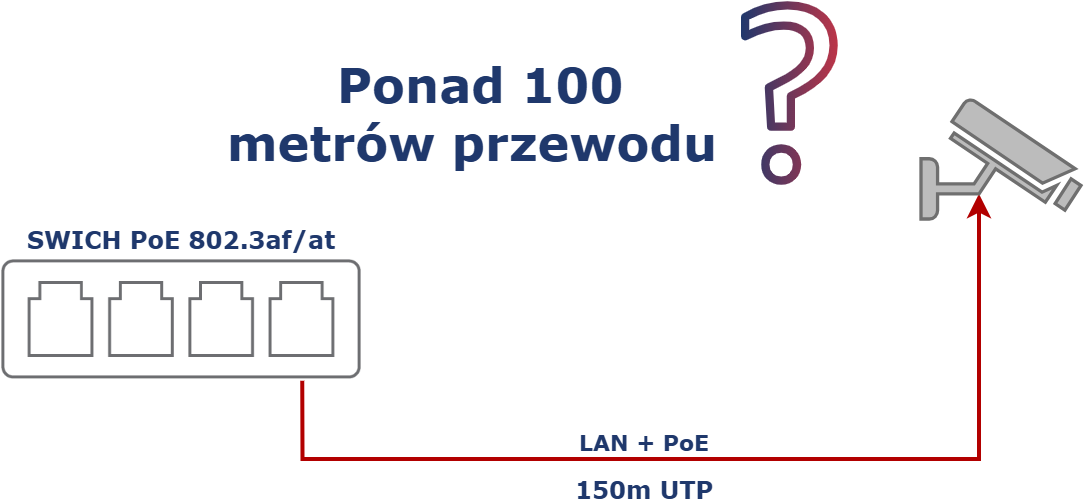

Kolejne rozwiązanie również polega na umieszczeniu switcha PoE pomiędzy naszym switchem głównym, a kamerą IP natomiast w tym wypadku urządzenie posiada wbudowaną funkcje LR150. Ta funkcja umożliwia podłączanie urządzeń IP w odległości 150 m od switcha.

Maksymalna odległość możliwa do uzyskania z wykorzystaniem funkcji LR150 to 300m.

Aktualnie funkcja LR150 występuje w urządzeniach takich jak:

• APT-3-11

• APT-4-11

• APT-4-11-CA1

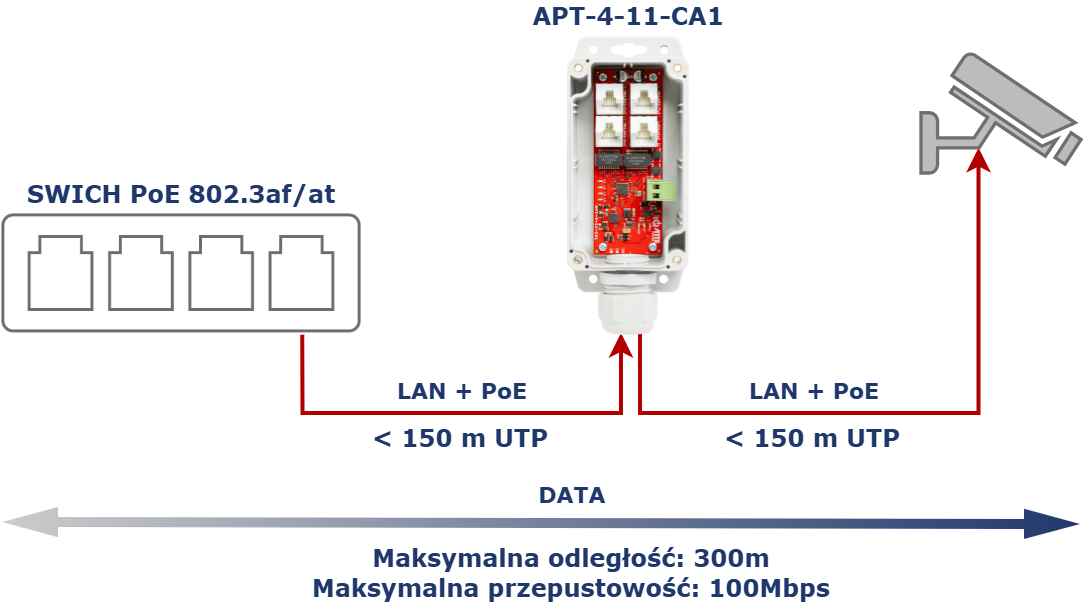

Poniżej znajduje się przykład instalacji kamery IP PoE na odległości 300m używając APT-4-11-CA1.

Tryby pracy Long Range, Extend Mode

Obecnie na rynku można znaleźć switche PoE, które posiadają wbudowaną funkcje popularnie zwaną "Extend mode" lub "Long Range". Jest to tryb pracy, w którym maksymalna odległość transmisji zwiększa się ze standardowych 100m do 250m lub nawet 280m. Odbywa się to kosztem przepustowości, która zmniejsza się do 10Mbps.

Praktyczne zastosowanie tego trybu to sytuacja, w której musimy podłączyć kilka kamer IP oddalonych o ponad 100m od switcha, rozmieszczonych w różnych kierunkach. Włączenie trybu Long Range umożliwia wtedy zwiększenie zasięgu bez konieczności stosowania dodatkowych urządzeń pośrednich.

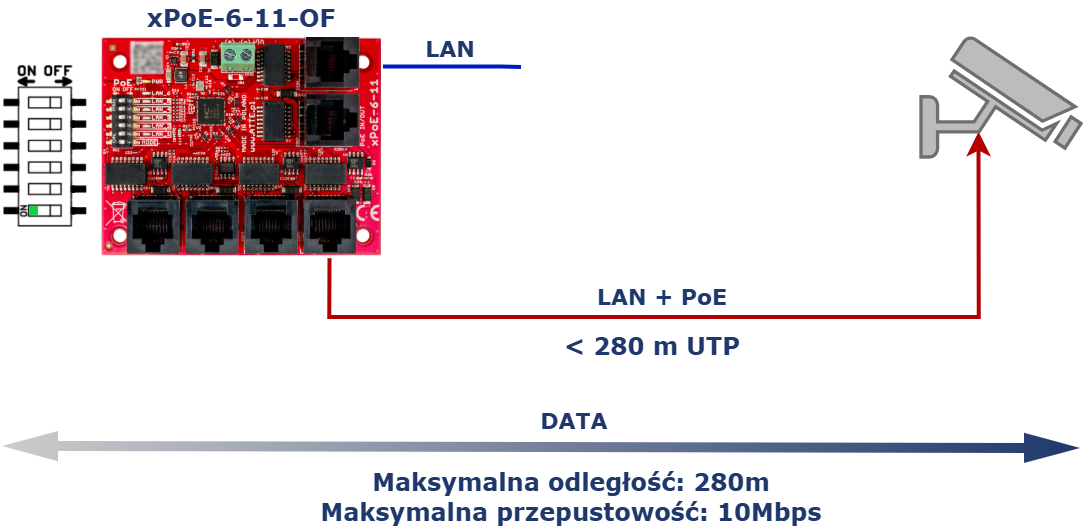

Przykładem switcha z trybem Long Range jest xPoE-6-11-OF, który umożliwia transmisję na odległość 280 m.

Switcha xPoE-6-11-OF można zakupić jako samodzielny moduł jak również jest elementem gotowych zestawów. Zestawy są dostępne w obudowach wewnętrznych oraz zewnętrznych, oferują również opcje podtrzymania zasilania kamer przy zaniku zasilania sieciowego. Gotowe zestawy są wygodnym rozwiązaniem dla instalatorów oferując gotowe punkty dystrybucyjne nie wymagające kompletacji oraz konfiguracji.

https://atte.pl/Zestawy_PoE

Ekstendery ETH-ETH500-SET

W sytuacji, gdy nie możemy zamontować urządzenia pośredniego pomiędzy switchem, a kamerą IP niezbędny będzie zestaw ekstenderów zasięgu ETH-ETH500-SET. Para modułów umieszczonych na dwóch końcach przewodu (przy switchu PoE oraz przy kamerze IP) pozwala na montaż kamery w odległości do 800m.

Najczęściej zestaw urządzeń stosuję się w sytuacjach kiedy:

• monitoring jest wymagany tymczasowo np. na placach budowy

• mamy duży teren taki jak farmy fotowoltaiczne, boiska czy parki miejskie

• modernizujemy istniejące instalacje gdzie przewody przekraczają standardowe odległości dla sieci LAN

Moduły zapewniają stabilną transmisję LAN+PoE z przepustowością 100Mbps na odległość 500m, po przekroczeniu tej odległości przepustowość zmniejsza się do 10Mbps i w tym trybie mogą pracować do 800m.

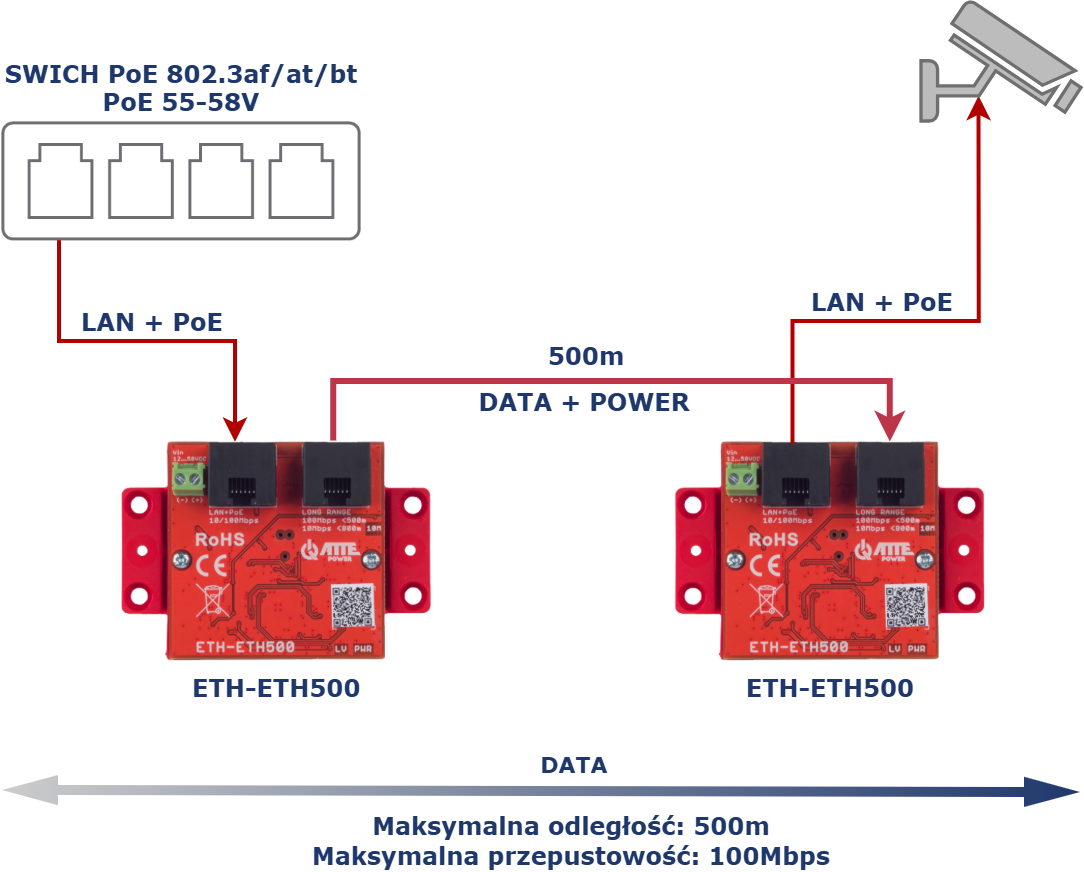

Przykład zastosowania dla 500 metrów (100Mbps).

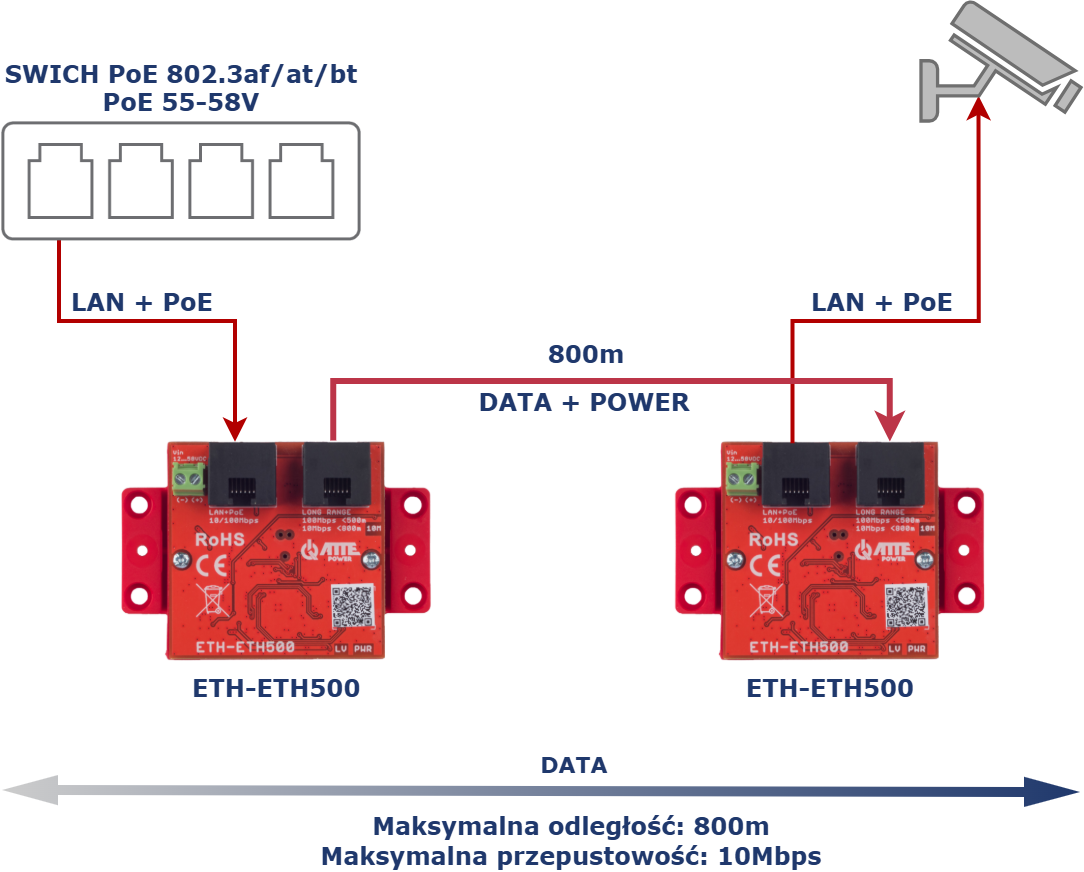

Przykład zastosowania dla pracy na 800 metrach (10Mbps).

Podsumowanie

Istnieje kilka metod, dzięki którym możemy sobie poradzić z ograniczeniem do 100 metrów.

Natomiast który z nich jest najlepszy?

Nie można tutaj wskazać pojedynczego sposobu, każda metoda ma swoje plusy i minusy, zależnie od sytuacji, z jaką się spotykamy. ETH-ETH500-SET potrafi osiągnąć największe odległości z pokazanych sposobów ale jest to dedykowany moduł do zwiększania zasięgu pracy urządzeń IP.

Inne sposoby polegają na zastosowaniu urządzeń, które mają dodatkowe możliwości oraz mogą zostać użyte również w inny sposób. Dzięki temu mogą one być również bardziej ekonomicznymi rozwiązaniami takich problemów.

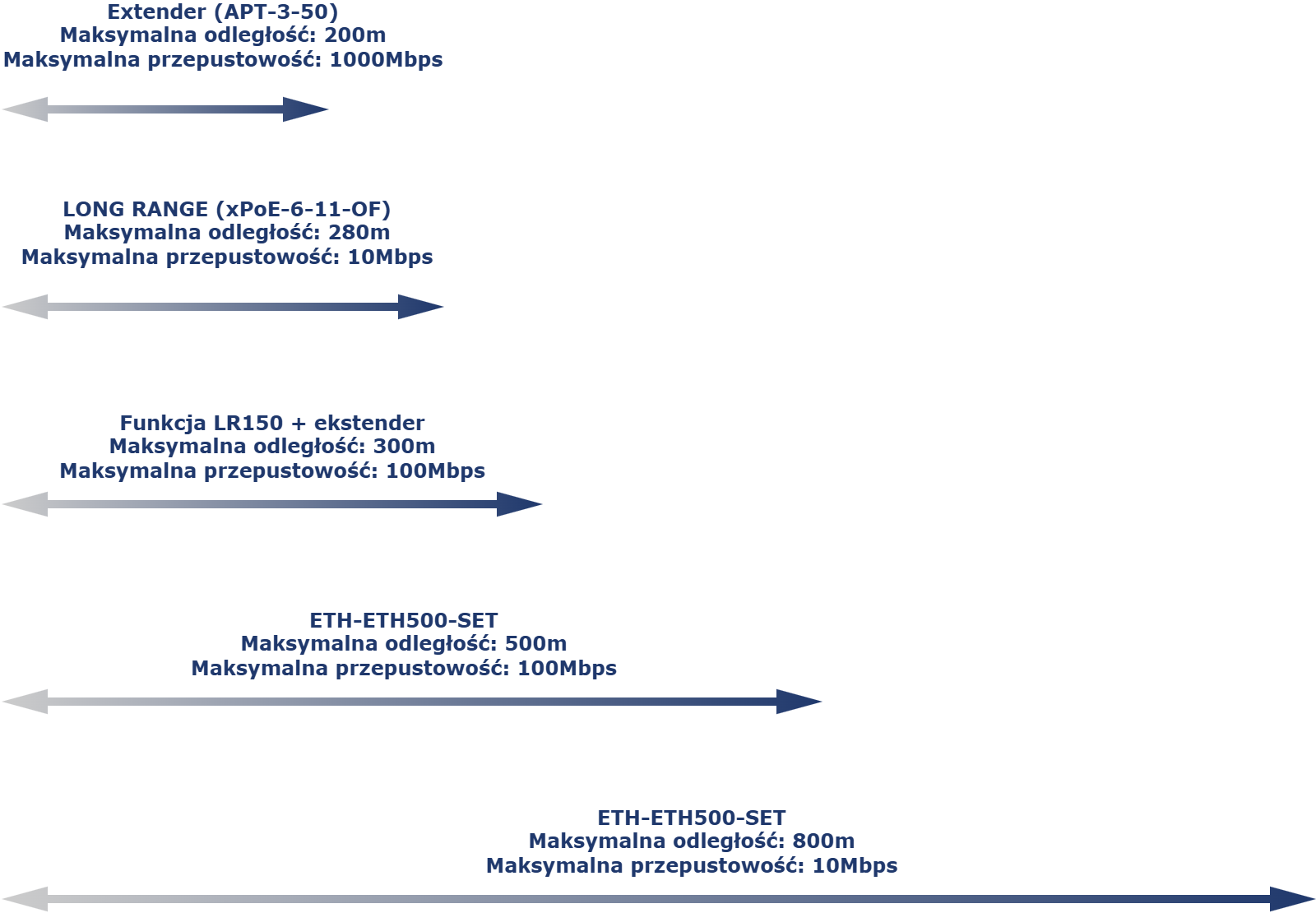

Poniżej mamy zestawienie wszystkich rozwiązań oraz ich kluczowych parametrów.
