Podtrzymanie awaryjne zasilania w przypadku monitoringu jest jednym z kluczowych elementów, jeśli oczekujemy pełnego bezpieczeństwa obiektu. Co trzeba wiedzieć, żeby obliczyć czas, jaki otrzymamy podczas pracy buforowej?

Pomiar czasu podtrzymania akumulatora

Czego potrzebujemy do obliczenia czasu podtrzymania?

Głównym parametrem wymaganym do obliczenia czasu podtrzymania jest pobór mocy zasilanych urządzeń. Mówimy tutaj o poborze kamer IP, rejestratorów NVR oraz switchy PoE wchodzących w skład instalacji monitoringu. Drugim parametrem potrzebnym do obliczeń jest pojemność akumulatora, który zastosujemy.

Możemy również określić wymagany czas podtrzymania, a następnie określimy minimalną pojemność akumulatora do osiągnięcia wymaganego czasu.

Jak określić pobór mocy urządzeń?

Najprostszym sposobem na określenie mocy pobieranej przez urządzenie jest skorzystanie z dokumentacji technicznej (instrukcji lub karty katalogowej) dołączonej przez producenta. W tego typu dokumentach są zawarte najbardziej szczegółowe informacje o produkcie, można tam znaleźć między innymi szczegóły o poborze mocy. Ten sposób jest o tyle wygodny, że pozwala nam dość dokładnie oszacować pobieraną moc na etapie projektowania.

Drugą metodą na określenie poboru mocy jest zastosowanie urządzenia IPM-90-550. Zasilacz PoE IPM ma wbudowany wyświetlacz, na którym jest wyświetlany aktualny pobór mocy, maksymalny pobór mocy od włączenia oraz napięcie zasilania. Wystarczy zasilić z niego urządzenie IP i po chwili będziemy mogli zobaczyć aktualne parametry zasilanego urządzenia. Dużym plusem tego rozwiązania jest dokładność pomiaru umożliwiająca szczegółowe określenie poboru mocy, natomiast minusem jest brak możliwości określenia poboru bez fizycznego posiadania elementów.

Obliczenie czasu podtrzymania

Do wyliczeń zastosujemy stworzony przez nas kalkulator czasu podtrzymania zasilania buforowego ATTE.

Link do kalkulatora: https://atte.pl/Kalkulator_czasu_podtrzymania

Można również znaleźć nasz kalkulator, wchodząc w jedną z zakładek na stronie internetowej.

kalc obrazek.png

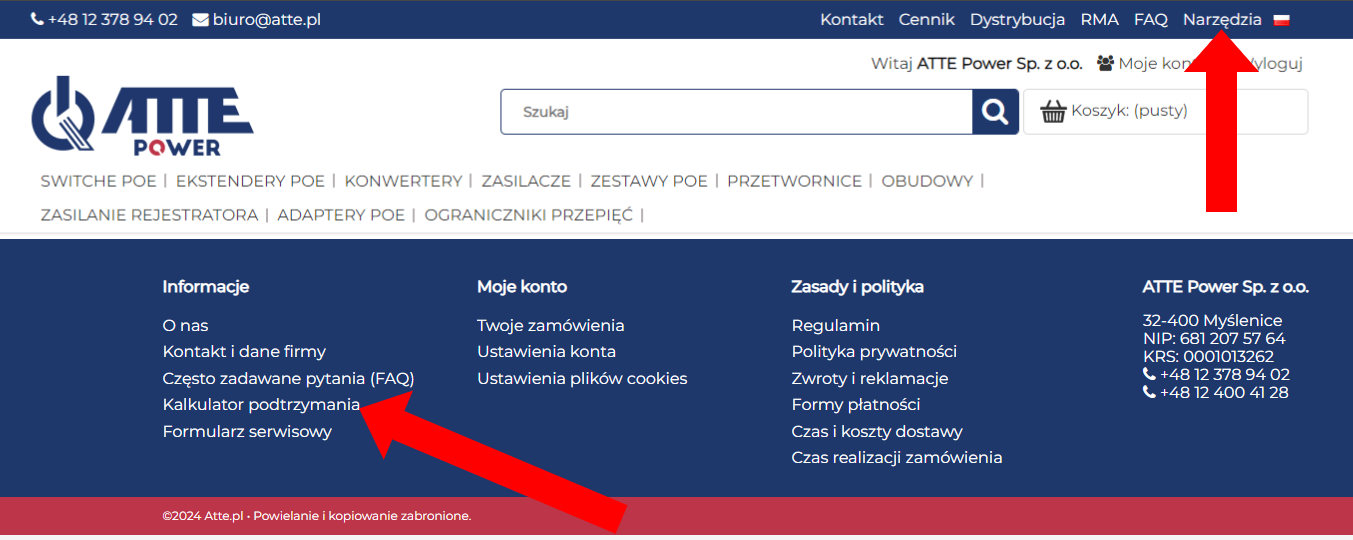

Gdzie można wejść do kalkulatora

Obliczenie szacowanego minimalnego czasu podtrzymania.

Załóżmy, że chcemy dobrać akumulator do zestawu składającego się z 4 kamer IP PoE, gdzie każda kamera pobiera około 8W oraz będziemy zasilać rejestrator z dyskiem twardym, które razem będą pobierać 17W. Mamy akumulator 7Ah i chcemy się dowiedzieć, na jak długi czas podtrzymania zasilania możemy liczyć. Wprowadzamy powyższe dane do naszego kalkulatora.

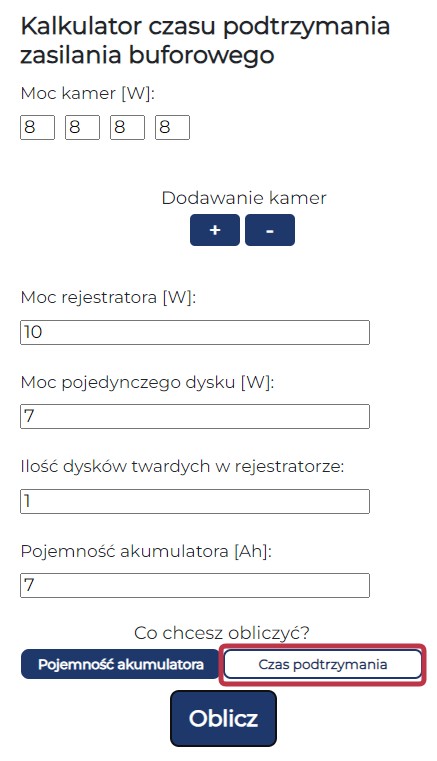

Wprowadzone wartości w kalkulator obliczenia czasu podtrzymania

Następnie klikamy "Oblicz" i otrzymujemy szacowany czas podtrzymania.

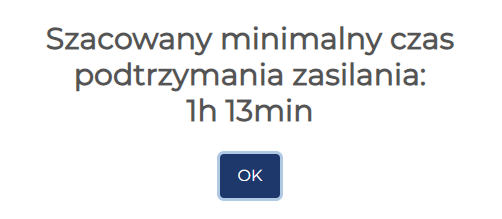

Wynik obliczeń czasu podtrzymania

Dobór akumulatora.

Załóżmy, że chcemy osiągnąć czas podtrzymania na poziomie 3h do tego samego zestawu, ale nie wiemy jaki akumulator zastosować. Możemy wybrać opcje "Pojemność akumulatora" i następnie wprowadzić oczekiwany czas podtrzymania, a kalkulator obliczy nam szacowaną minimalną pojemność, która podtrzyma zasilania przez wymagany czas.

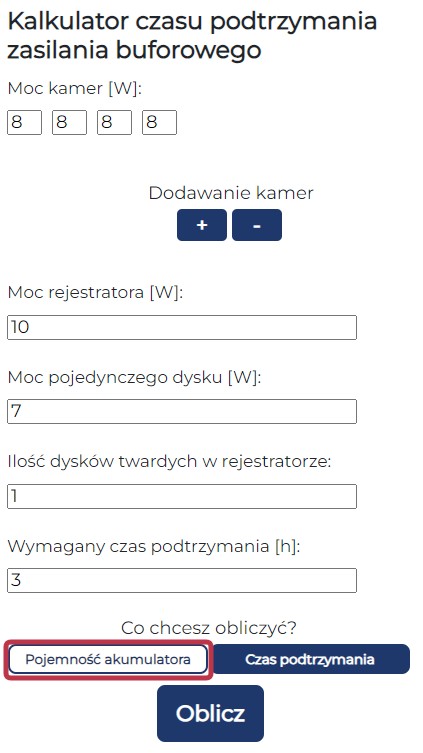

Wprowadzone wartości w kalkulator obliczenia pojemności akumulatora

Następnie klikamy "Oblicz" i otrzymujemy szacowaną pojemność akumulatora.

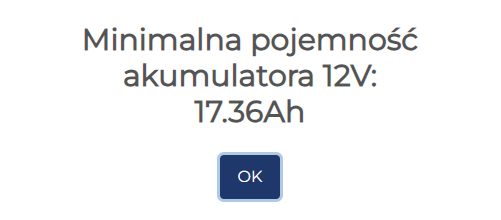

Wynik obliczeń pojemności akumulatora

Otrzymaliśmy wartość 17.36Ah, w takim razie dobieramy najbardziej zbliżoną wartość pojemności wyższą od podanej, standardowa wartość w tym wypadku to będzie 18Ah.

Kalkulator czasu podtrzymania umożliwia nam swobodny wybór pomiędzy pojemnością akumulatora a czasem podtrzymania, jak i czasem podtrzymania przy zadanej pojemności. Został stworzony na potrzeby instalatorów wykorzystujących zasilacze AUPS. Dzięki niemu w łatwy sposób można obliczyć wymagany czas podtrzymania naszej instalacji.
