IPM-90-550 jako uniwersalny zasilacz PoE

Czy jest możliwe zasilanie kilku urządzeń IP PoE przy pomocy jednej skrętki UTP? Tak jest, natomiast przy planowaniu tego typu rozwiązania trzeba uwzględnić całkowitą obciążalność prądową linii. Jeśli chcemy  zasilać urządzenia IP PoE stosując jeden przewód UTP będziemy potrzebować do tego odpowiedniego źródła zasilania. Zasilacz PoE IPM-90-550 pozwala nam na maksymalne wykorzystanie możliwości jakie daje nam skrętka UTP.

Przykład zastosowania IPM-90-550 do zasilania 7 kamer IP PoE



IPM-90-550 jest to midspan PoE umożliwiający zasilanie odbiorników we wszystkich popularnych standardach PoE. Zasilając urządzenia typu ekstendery (np. APT-5-50) możemy w łatwy sposób rozdzielić sygnał oraz zasilanie które następnie może zostać przekazane do kolejnego urządzenia lub ekstendera. Plusem takie rozwiązania jest możliwość montażu urządzeń w kilku różnych punktach (słupach) bez potrzeby doprowadzania zasilania 230VAC.

Injector PoE IPM posiada również wbudowany wyświetlacz, który służy do nawigacji pomiędzy trzema dostępnymi trybami pracy oraz pokazuje aktualny stan pracy urządzenia.



Spis treści:

• Opis wyświetlacza
• Możliwe tryby pracy
  • Standard PoE 802.3af/at/bt
  • PoE Pasywne
  • PoE PoH-90
• Przykładowe zastosowanie IPM-90-550
• IPMP-70-550 Pasywny midspan PoE



Opis wyświetlacza

Wyświetlacz w urządzeniu IPM-90-550 umożliwia monitorowanie oraz zarządzanie jego działaniem. Dzięki informacjom prezentowanym na wyświetlaczu użytkownik ma pełną kontrolę nad funkcjami urządzenia, co znacząco zwiększa jego możliwości i diagnozowanie ewentualnych problemów.

Wyświetlacz umożliwia m.in.:

• Wyboru trybu pracy urządzenia - podczas włączenia IPM-90-550 mamy możliwość zmiany trybu, w jakim ma pracować pomiędzy trzema wbudowanymi trybami pracy.
• Sprawdzenia standardu, z jakim dane urządzenie współpracuje - po wpięciu odbiornika do zasilacza PoE otrzymujemy informację, z jakim standardem zastawiło się urządzenie PoE oraz na ilu parach jest zasilane.
• Oceny bieżącego oraz maksymalnego poboru mocy - pobór mocy jest naprzemiennie wyświetlany razem z aktualnym napięciem na urządzeniu.
• Odczytu błędów przy podłączeniu lub instalacji - za pomocą wbudowanego przycisku możemy sprawdzić błędy, które mogły wprowadzić zakłócenia w działaniu (np.: przeciążenia).

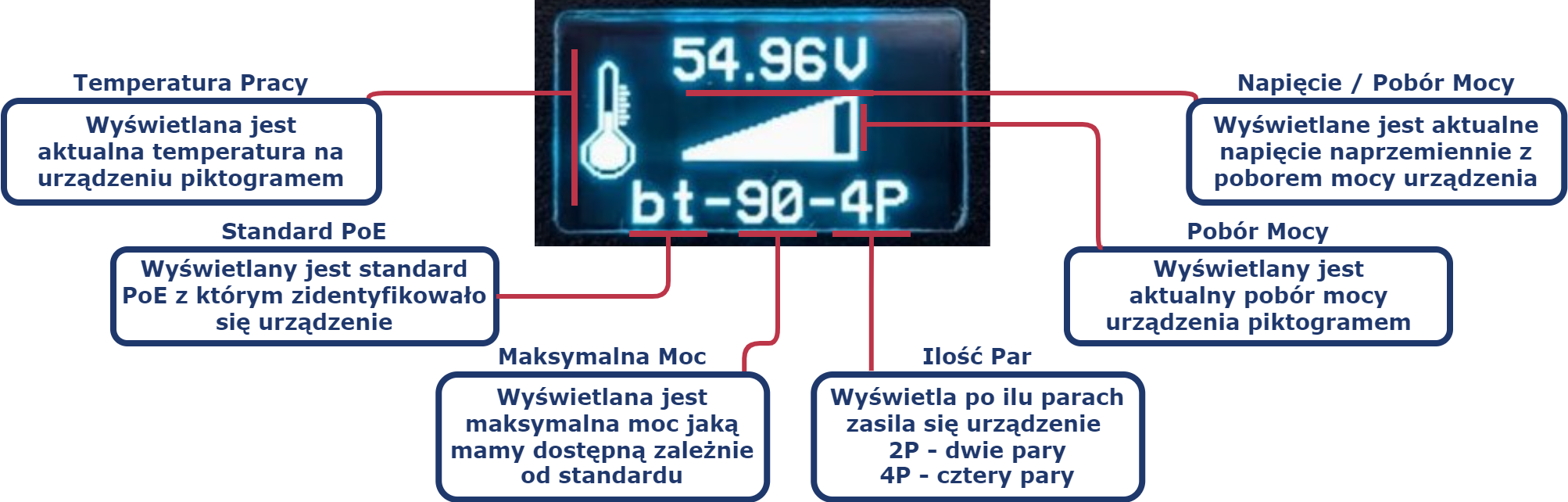

Opis poszczególnych informacji wyświetlanych na wyświetlaczu



Kiedy urządzenie jest aktywne i pracuje na bieżąco możemy przewijać pomiędzy trzema wyświetlanymi informacjami:

• Stan pracy urządzenia
• Maksymalny pobór mocy, jaki zarejestrował
• Aktualne błędy

Stan pracy urządzenia



Maksymalny pobór mocy, jaki został zmierzony

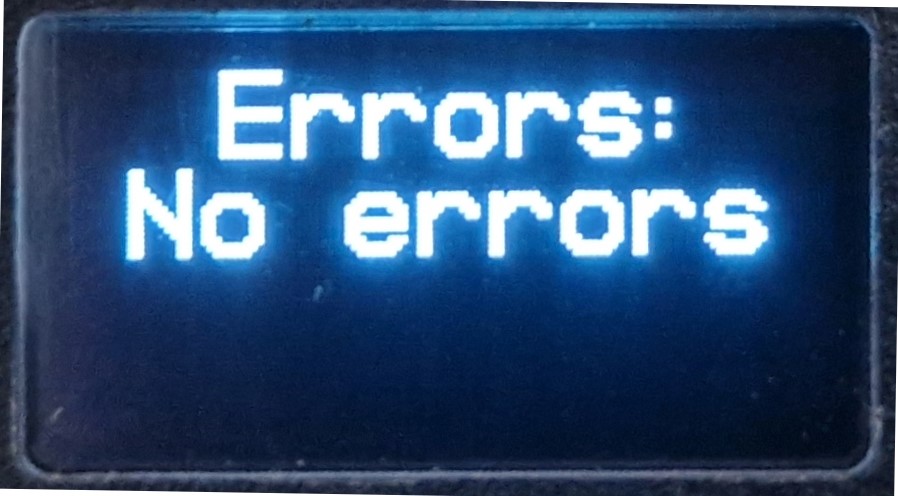

Informacja o aktualnych błędach



Możliwe tryby pracy

IPM-90-550 ma wbudowane trzy tryby pracy, które umożliwiają zasilenie różnych odbiorników. Każdy z trybów ma dedykowane przeznaczenie dostosowane do specyficznych potrzeb urządzeń PoE:

1. Standard PoE 802.3af/at/bt - najbardziej popularna metoda zasilania PoE zapewniająca kompatybilność z większością odbiorników IP PoE.
2. PoE Pasywne z auto negocjacją - tryb dedykowany do zasilania odbiorników PoE Passive, takich jak np xPoE-6-11-OF. Autonegocjacja pozwala nam na bezpieczne wpięcie urządzeń LAN.
3. PoE PoH-90 - dedykowana rozwiązanie do odbiorników (kamer) o niestandardowej identyfikacji i dużych wymogach mocowych.

Standard PoE 802.3af/at/bt

Fabryczny tryb pracy zgodny ze standardem IEEE 802.3af/at/bt. Urządzenia wyświetla nam standard z jakim zidentyfikowało odbiornik oraz przydzieloną moc.

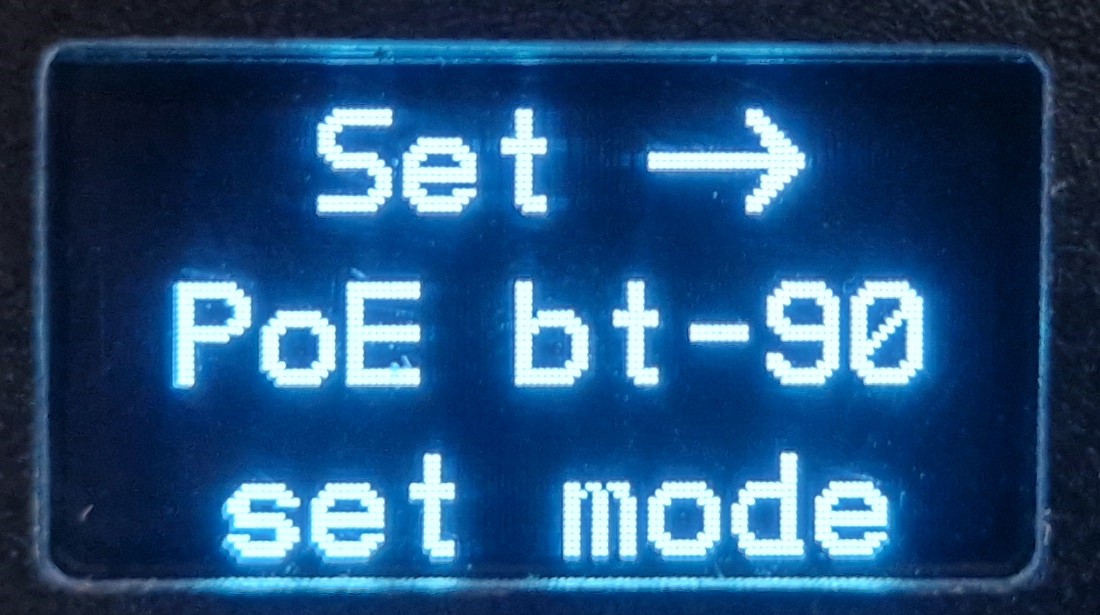

Komunikat przy ustawianiu trybu standardu 802.3bt

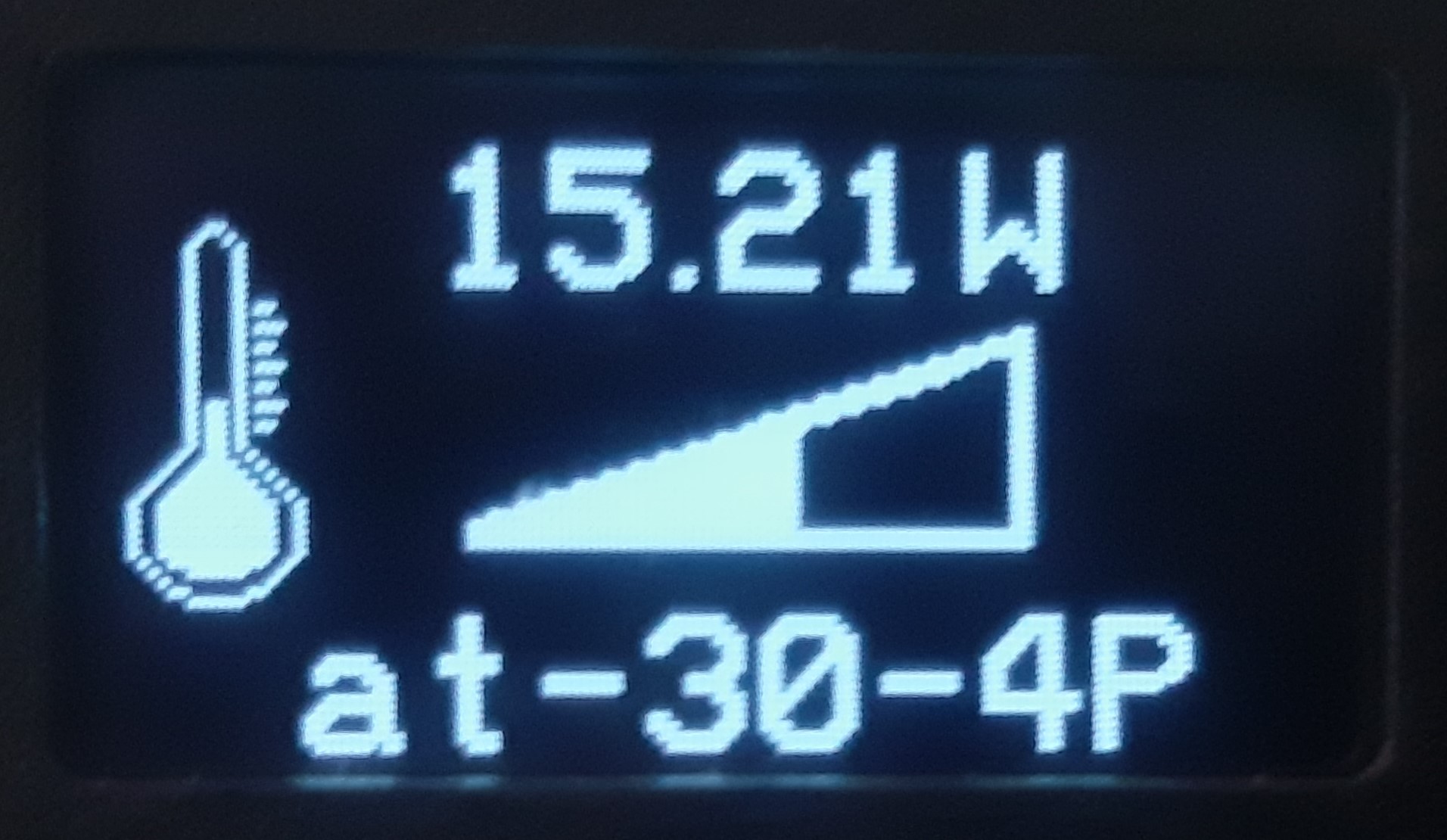

Przykładowy stan na wyświetlaczu w trybie standardu 802.3af/at/bt



PoE Pasywne

Tryb PoE Passive umożliwia zasilanie urządzeń pasywnych typu xPoE, jak również urządzeń współpracujących ze standardem 802.3af/at/bt. Maksymalna moc w tym trybie to zawsze 90W. Dodatkowa identyfikacja zapewnia dodatkowe zabezpieczanie przed przypadkowym wpięciu urządzenia niewspierającego zasilania PoE.

Uwaga

W tym trybie nie można zasilać urządzeń typu Access Point Wifi na PoE Passive 24V, ponieważ zasilanie na midspanie pozostaje na poziomie 55V.

Do zasilenia urządzeń PoE Passive 24V należy zastosować przetwornicę SDIP-12-240.

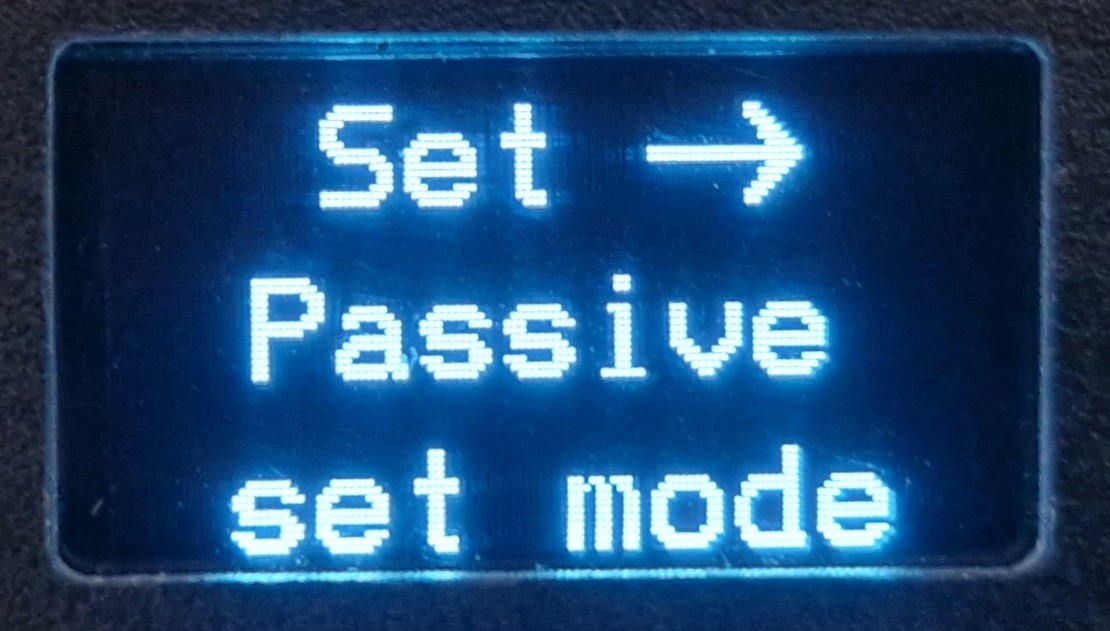

Komunikat przy ustawianiu trybu PoE Passive

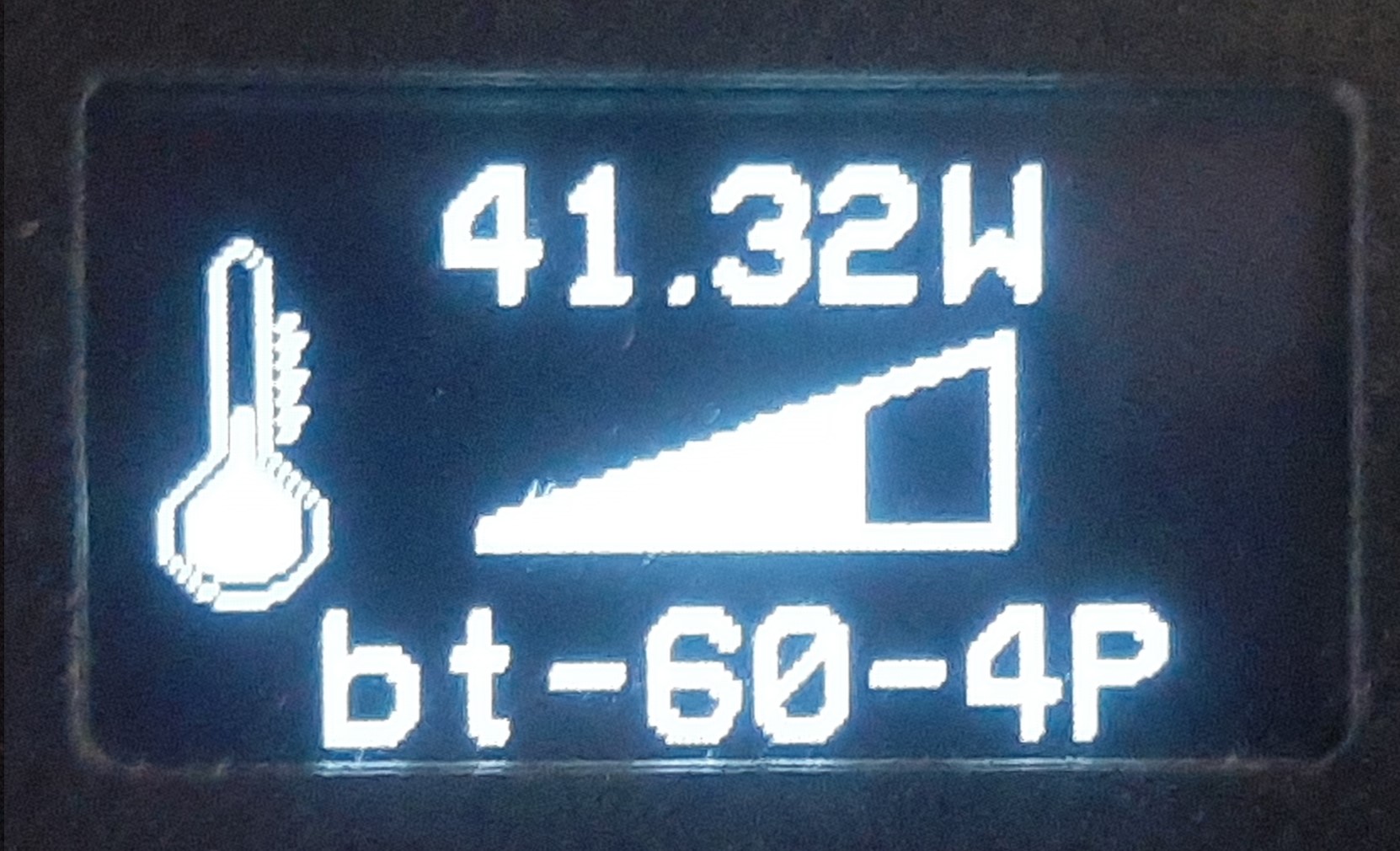

Przykładowy stan na wyświetlaczu w trybie standardu 802.3bt



PoE PoH-90

Tryb PoE PoH został stworzony do zasilania pojedynczych odbiorników o dużym poborze mocy oraz niestandardowej identyfikacji urządzeń PoE.

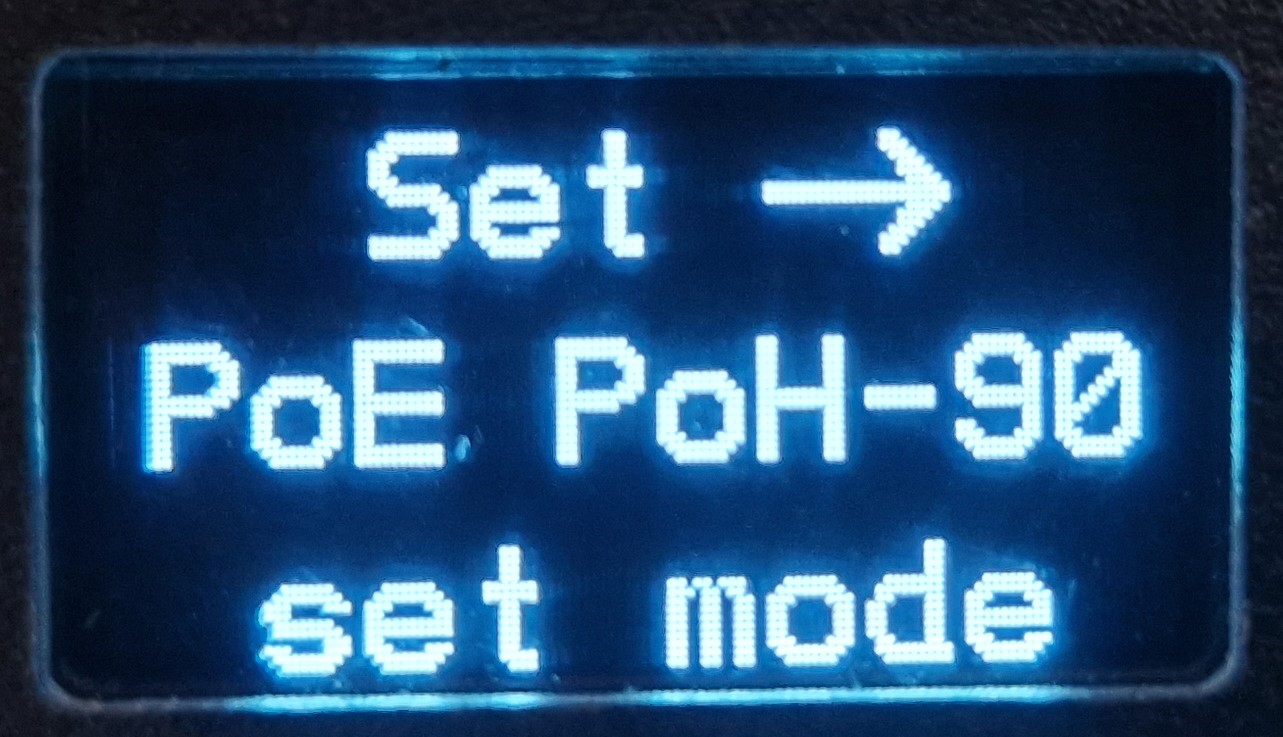

Komunikat przy ustawianiu trybu PoE PoH-90

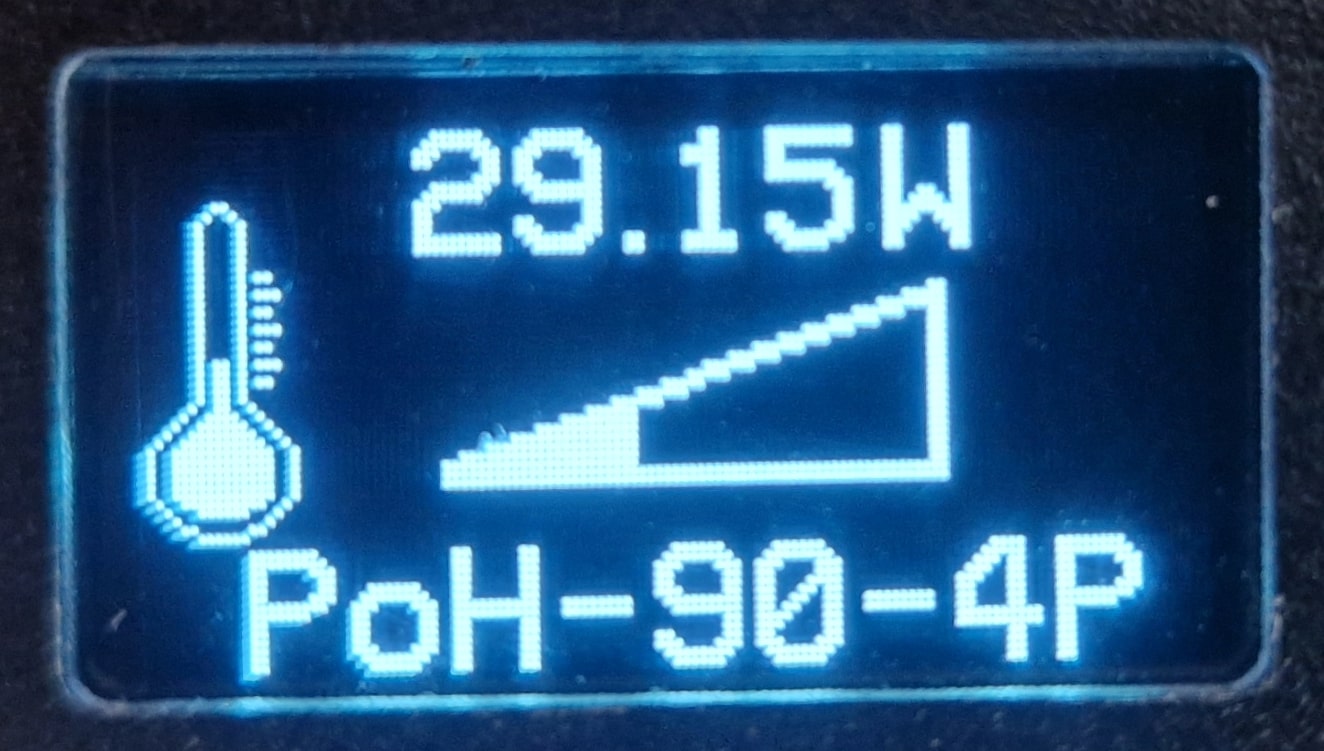

Przykładowy stan na wyświetlaczu w trybie PoE PoH-90



Przykładowe zastosowanie IPM-90-550

Midspan jest stosowany pomiędzy switchem bez zasilania PoE (lub bez wystarczającego budżetu mocy) oraz odbiornikiem PoE typu kamera IP lub extender PoE.

IPM-90-550 najlepiej sprawdza jako "punkt startowy" dla połączonych kaskadowo ekstenderów PoE, zapewniając tym samym duży zapas mocy oraz wysokie napięcie dzięki czemu jest możliwe podłączenie dużej ilości urządzeń.

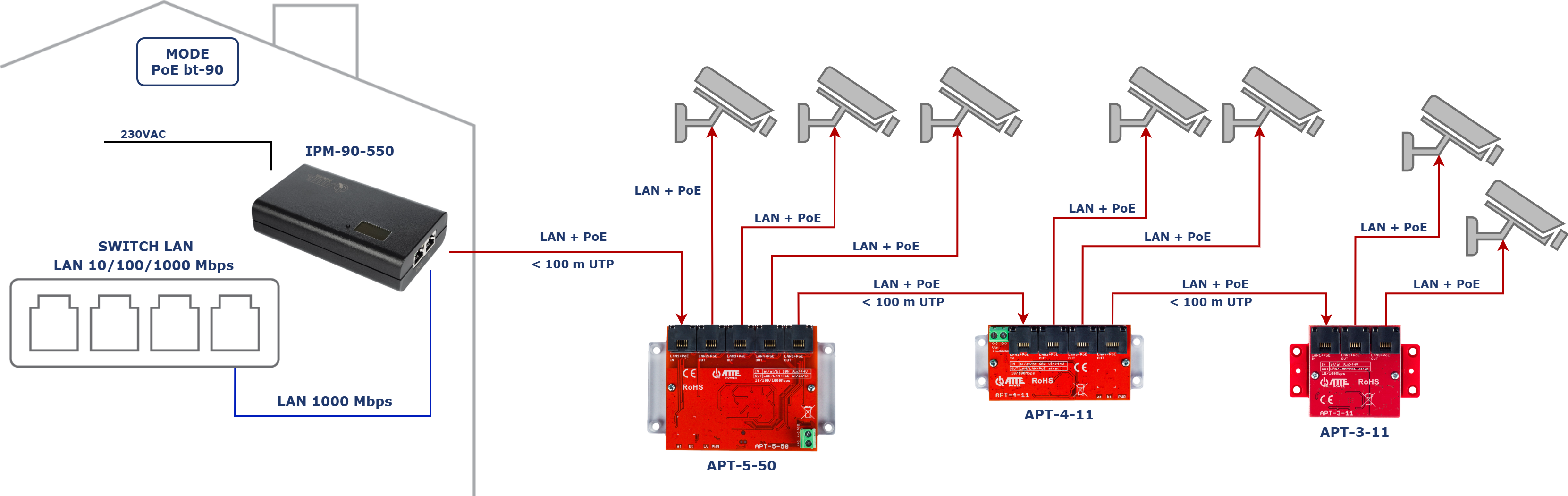

Zastosowanie midspana do zasilania linii urządzeń PoE na kilku punktach (słupach), 7 kamer PoE podłączonych na jednym przewodzie UTP.

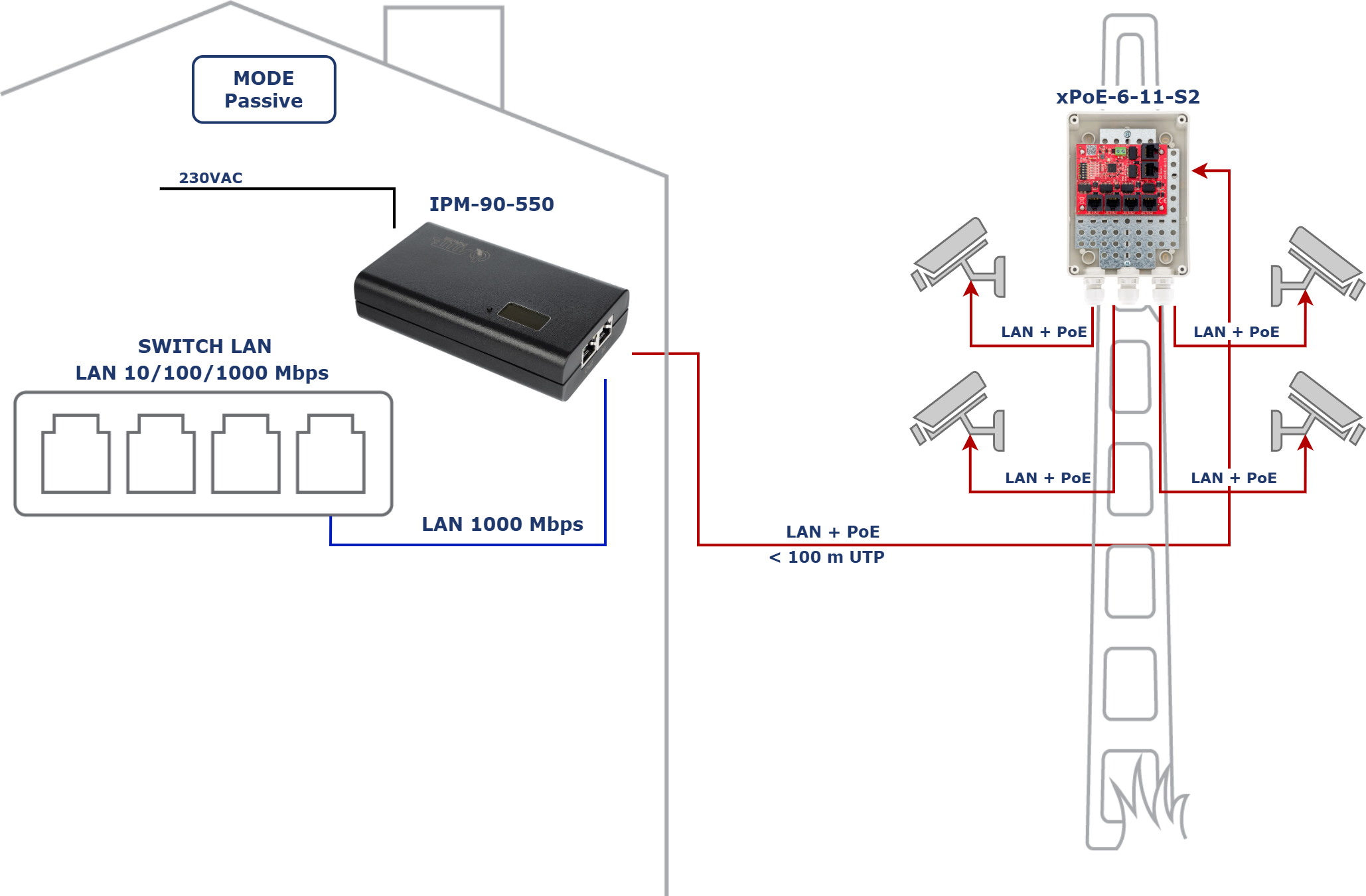

Zasilanie pasywnego switcha xPoE-6-11-S2 i rozdzielenie sygnału na 4 kamery IP PoE zrealizowane za pomocą IPM-90-550.



IPMP-70-550 Pasywny midspan PoE

IPMP-70-550 jest to pasywny midspan PoE stworzony jako tańsza alternatywa dla zasilacza IPM-90-550. Zasilanie PoE passive umożliwia współpracę z odbiornikami pasywnymi, a wbudowana autonegocjacja w zasilaczu minimalizuje szansę na wystąpienie niepożądanych uszkodzeń odbiornika.

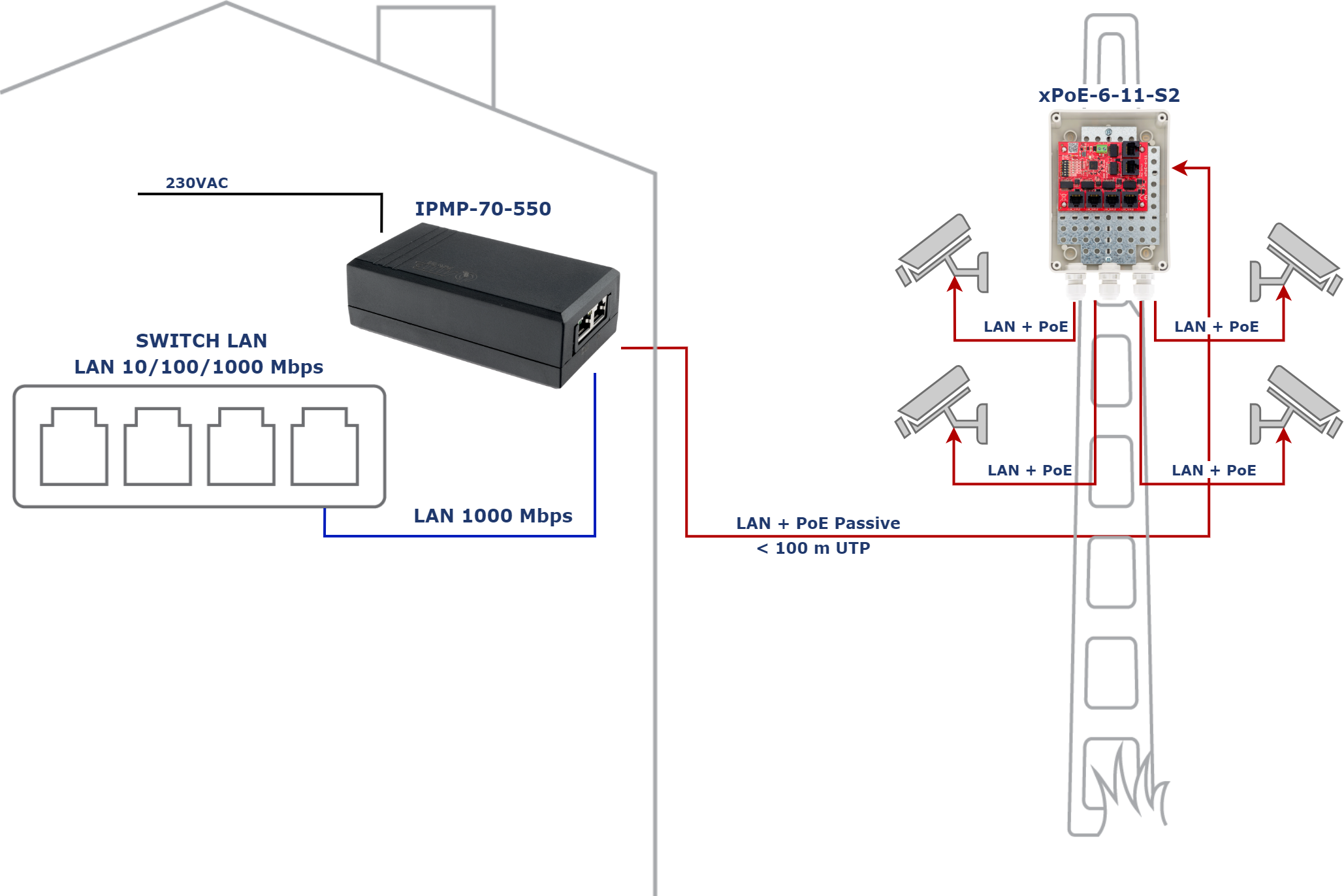

Zasilanie 4 kamer IP PoE za pomocą IPMP-70-550 oraz xPoE-6-11-S2
