Montaż urządzeń elektronicznych w warunkach zewnętrznych niesie za sobą pewne ograniczenia. Przy takich instalacjach trzeba zawsze brać pod uwagę niekorzystne czynniki atmosferyczne, takie jak deszcz, śnieg, wiatr czy wilgoć. Każde urządzenie zewnętrzne powinno być z tych powodów zamykane w odpowiednich obudowach z odpowiednim stopniem ochrony.

Spis treści:

Rodzaje obudów zewnętrznych serii ABOX
Jak montować moduły ATTE w obudowach zewnętrznych?
Montaż modułów na słupach, masztach i latarniach

Rodzaje obudów zewnętrznych serii ABOX

W ofercie ATTE istnieje kilka rodzajów obudów zewnętrznych ABOX. Różnice w poszczególnych obudowach polegają głównie na:

zastosowaniu obudowy
rozmiarach obudowy
sposobie wprowadzania/wyprowadzania przewodów (dławnice/zaślepi gumowe) oraz ich ilości
materiale wykonania

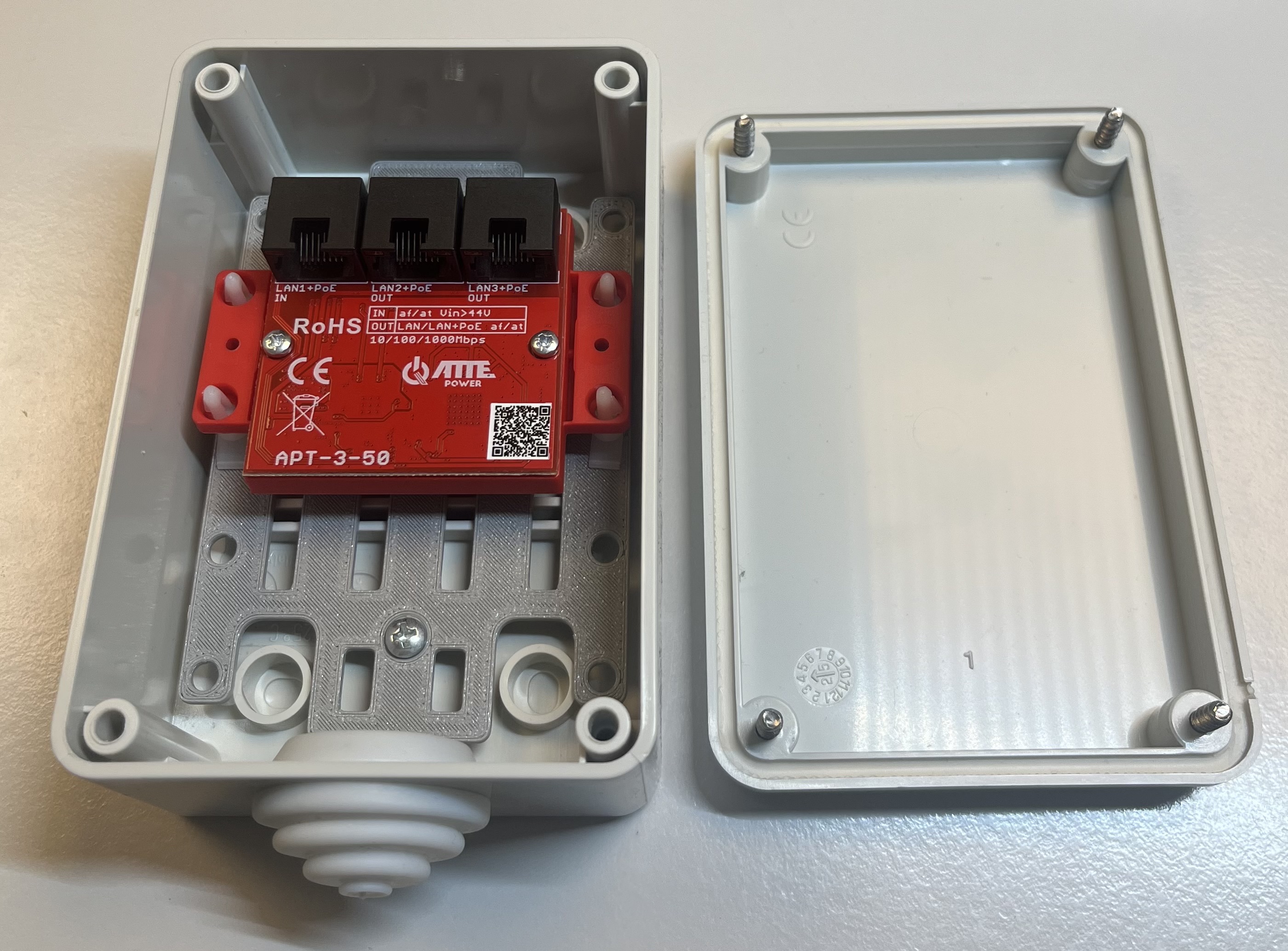

Przykładowo, obudowa ABOX-XS1 jest poręczną obudową zewnętrzną wyposażoną w gumową zaślepkę, przez którą (po rozcięciu) możemy swobodnie doprowadzić przewody do środka.

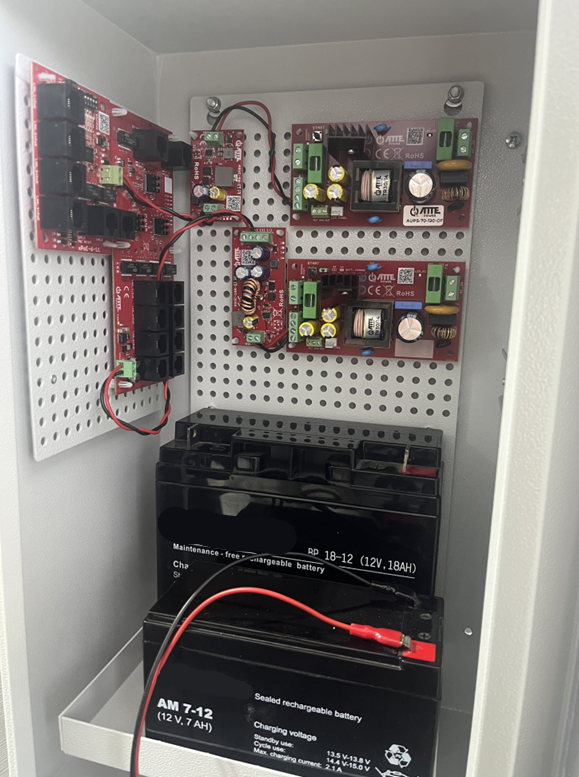

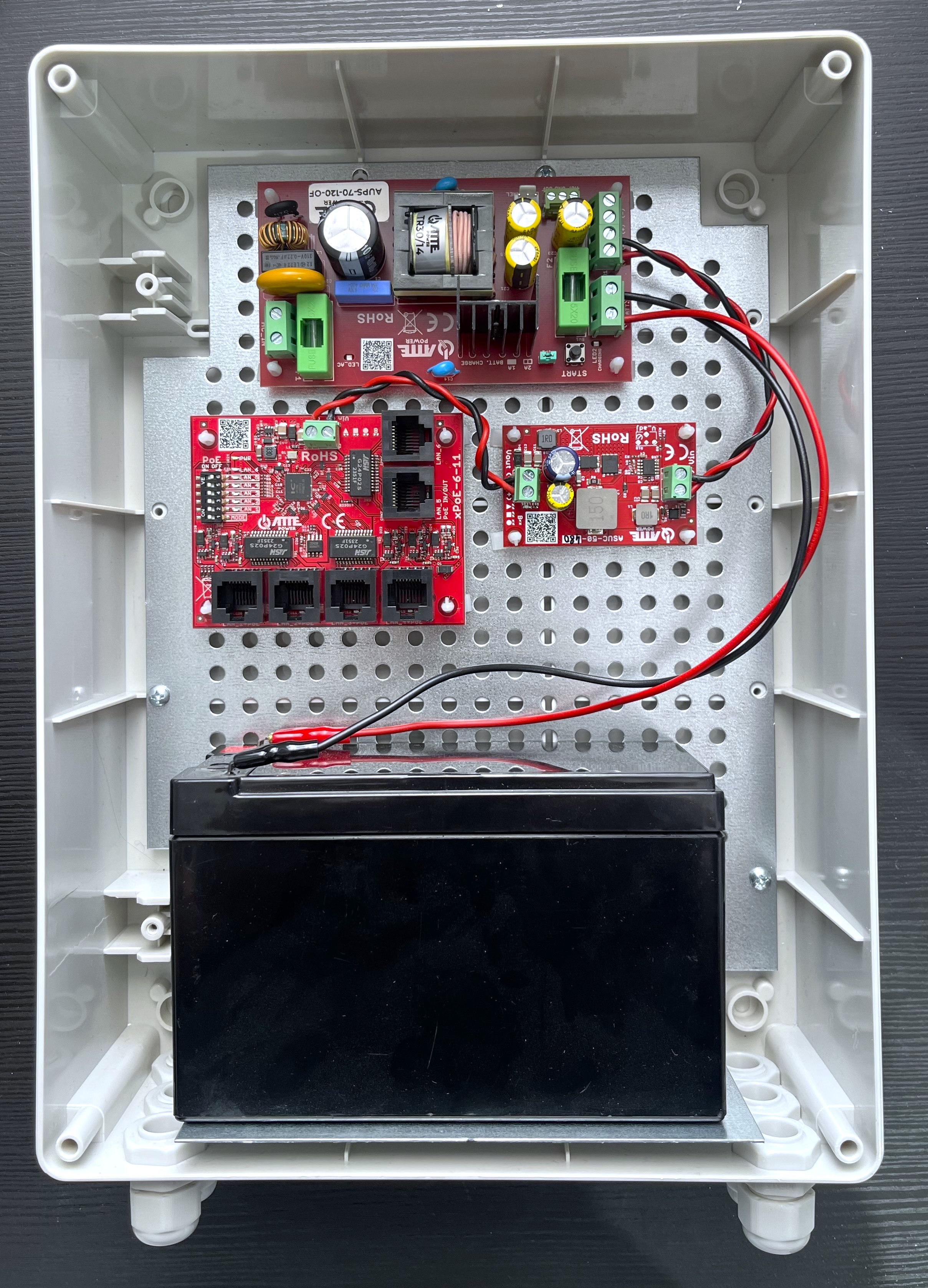

Z kolei ABOX-ALUXL, ABOX-ALUL oraz ABOX-ALULG są gabarytowo większymi obudowami, z stopniem ochrony IP66, dzięki czemu są w stanie pomieścić dużą ilość urządzeń wraz z akumulatorami. Idealnie nadają się do zewnętrznych zestawów buforowych.

Jak montować moduły ATTE w obudowach zewnętrznych?

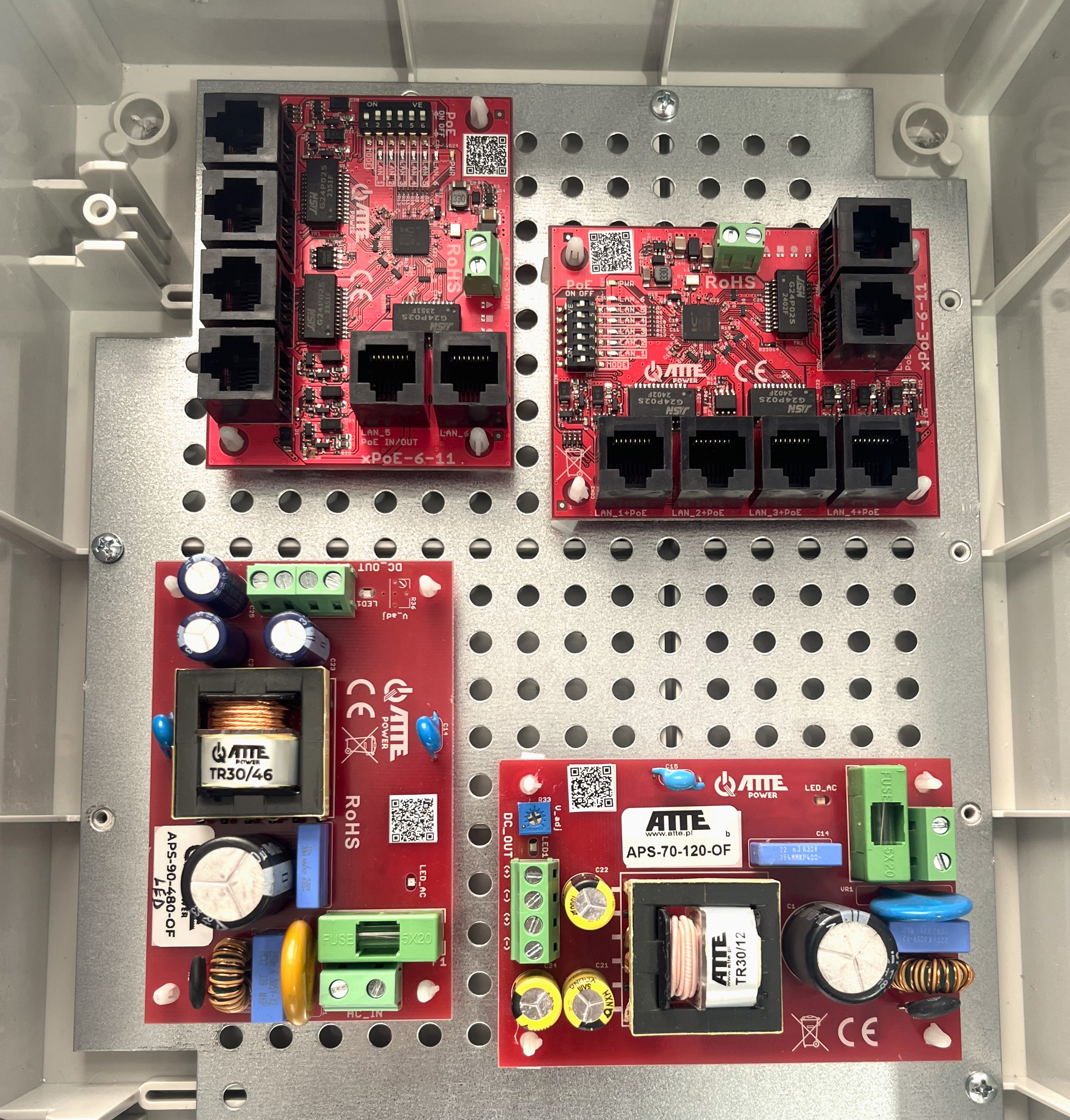

Wszystkie moduły ATTE posiadające otworowanie są kompatybilne z obudowami ABOX. Do ich instalacji stosuje się specjalne kołki montażowe, a moduły można układać w dowolnej pozycji (pionowej lub poziomej).

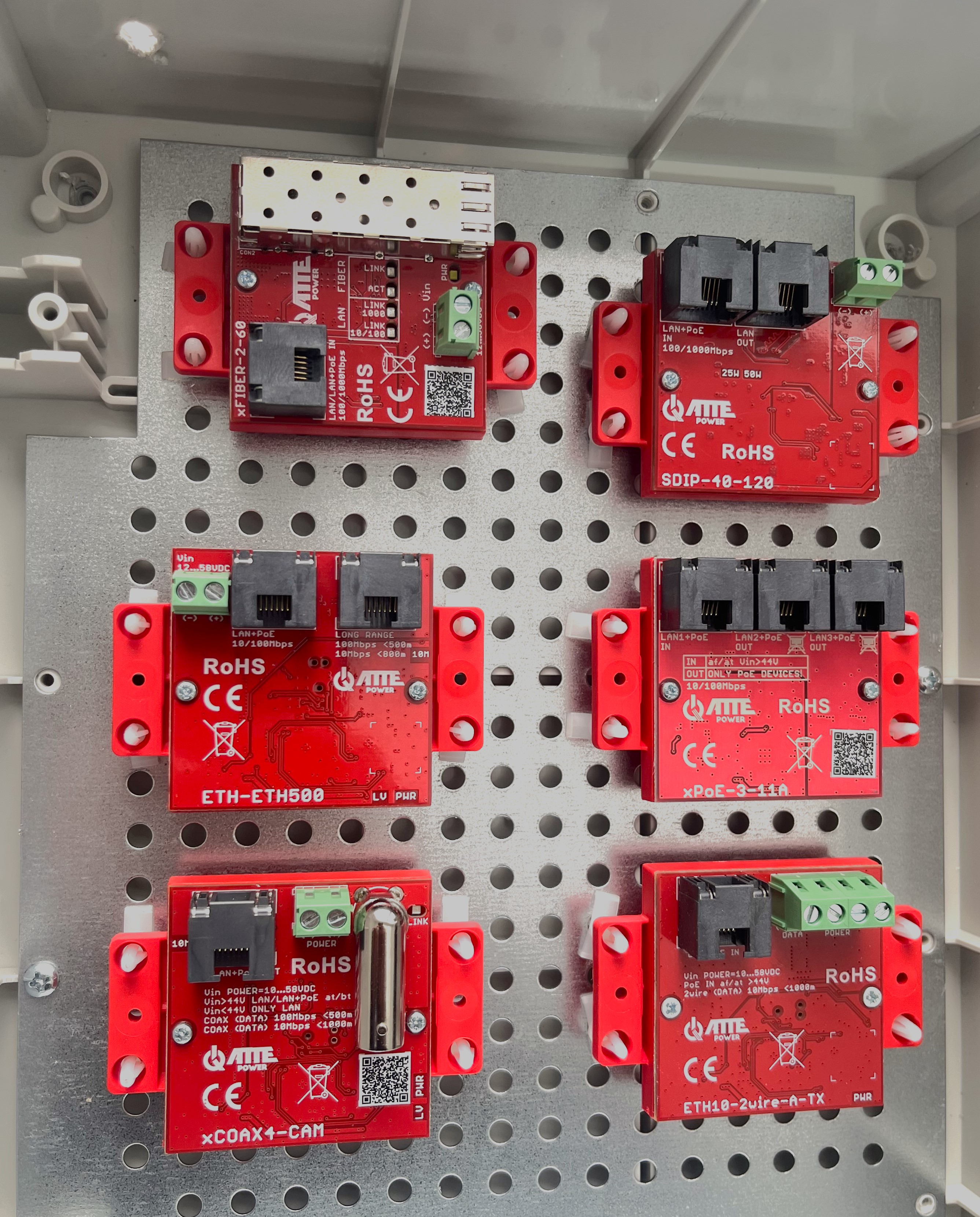

Z pośród urządzeń ATTE wyróżnić można moduły w uniwersalnej podstawce ADD-MNT. Posiadają one identyczny rozstaw otworów niezależnie od modułu. Na zdjęciu poniżej pokazujemy kilka urządzeń w podstawce ADD-MNT zamontowanych w obudowie ABOX.

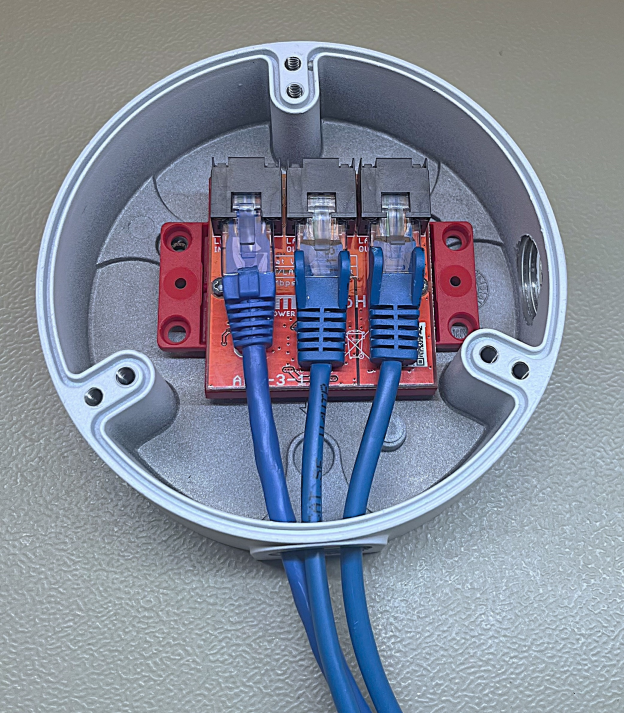

Istnieją również modele urządzeń ATTE o mniejszych rozmiarach, które mogą być schowane w istniejących już przestrzeniach, takich jak puszki pod kamerą. Jest to rozwiązanie w sytuacji, kiedy nie mamy miejsca na zamontowanie dodatkowej obudowy lub gdy dołożenie takiej obudowy byłoby po prostu mało estetyczne. Przykładami urządzeń o małych wymiarach są APT-3-11 lub xCOAX4-SET.

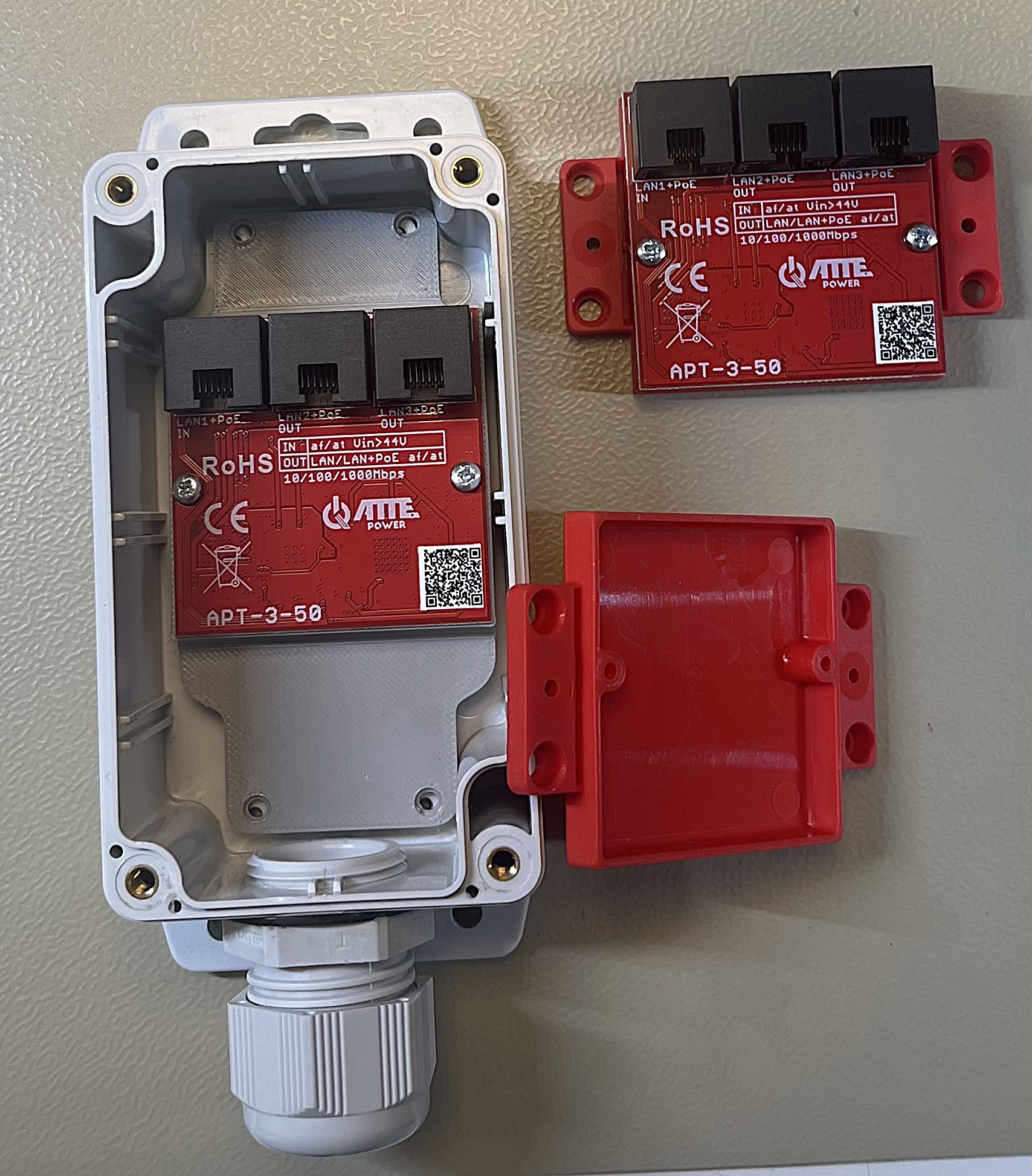

Moduły ATTE wyposażone w uniwersalną podstawkę ADD-MNT (przykładowo APT-3-50 widoczne na zdjęciu) można również zamontować w małej obudowie ABOX-CA1. Obudowa ta posiada wysoki stopień ochrony IP68. Uniwersalną podstawkę można w tym przypadku rozmontować, a samo urządzenie umieścić w obudowie ABOX-CA1.

Montaż modułów na słupach, masztach i latarniach

Niekiedy zachodzi także potrzeba zamontowania obudowy na słupie lub maszcie. W tej sytuacji adaptery serii ADD-PMA umożliwią montaż obudów zewnętrznych serii ABOX:

NOWOŚĆ ADD-PMAXS - adapter słupowy do obudowy ABOX-XS
NOWOŚĆ ADD-PMAS - adapter słupowy do obudowy ABOX-S
NOWOŚĆ ADD-PMAM - adapter słupowy do obudowy ABOX-M
ADD-PMAL - adapter słupowy do obudowy ABOX-L
ADD-PMAXL - adapter słupowy do obudowy ABOX-XL
NOWOŚĆ ADD-PMACA1 - adapter słupowy do obudowy ABOX-CA1
NOWOŚĆ ADD-PMAALUXLS - adapter słupowy do obudowy ABOX-ALUL, ABOX-ALULG lub ABOX-ALUXL
NOWOŚĆ ADD-PMAALUXLM - adapter masztowy (cybanty) do obudowy ABOX-ALUL, ABOX-ALULG lub ABOX-ALUXL

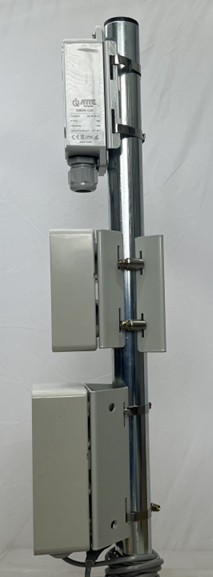

Poniżej przedstawiamy zdjęcie obudów ABOX-CA1, ABOX-XS1 oraz ABOX-S3 wraz z zamontowanymi adapterami słupowymi:

Podsumowując, wykonując instalacje zewnętrzne należy zwrócić szczególną uwagę na to, aby montowane urządzenia były zabezpieczone przed niekorzystnymi czynnikami atmosferycznymi. Podczas dobierania obudowy do montażu konieczne jest zwrócenie uwagi na takie parametry jak stopień ochrony IP, czy chociażby rozmiar obudowy, który może być kluczowy przy bardziej rozbudowanych instalacjach.
