Jakie są praktyczne zastosowania ETH‑2WIRE‑SET? – ATTE Power

Pytanie: Jak zasilić kamerę IP w windzie wykorzystując istniejące okablowanie oraz moduł ETH‑2wire‑SET?

Odpowiedź:

Nie musisz wymieniać żadnych kabli.

Podłączysz urządzeń IP w kabinie windy za pomocą jedynie 2 żył , wykorzystując istniejący kabel zwisowy.

Wszystkie co jest Ci potrzebne do uruchomienia tej instalacji to 1 komplet ETH-2wire-SET.

Zestaw zawiera 2 aktywne konwertery, do montażu po jednym urządzeniu na każdym końcu kabla zwisowego i co najmniej do jednego z nich należy podłączyć do źródła zasilania.

Gotowe bez konieczności konfiguracji.

Pytanie: Jak wykorzystując uszkodzoną skrętkę przesłać Internet i zasilanie ?

Odpowiedź:

Jeżeli w uszkodzonym przewodzie pozostała sprawna jedna para to przy wykorzystaniu ETH-2WIRE-SET możecie zestawić połącznie o przepustowości 100Mbps oraz przesłać zasilanie PoE.

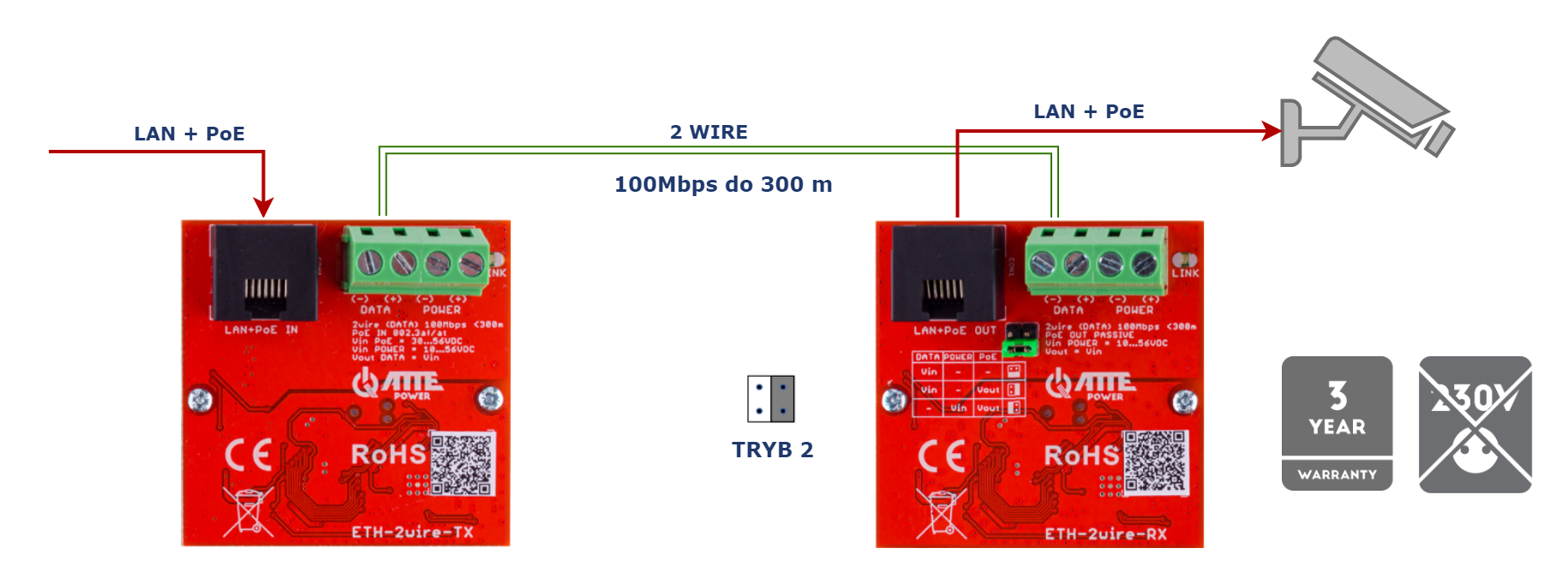

4 kroki jak to zrobić

Zasil nadajnik ETH-2WIRE-TX z dowolnego swicha PoE
Połącz złącza DATA nadajnika z odbiornikiem używając pary przewodów
Sprawdź konfigurację zworek na odbiorniku aby wybrać odpowiedni tryb
Podłącz kamerę do odbiornika i ciesz się zakończoną instalacją

Jeżeli nie będziesz podpinał kamery i zasilanie PoE nie będzie Ci potrzebne wystarczy ustawić zworkę na odbiorniku w Tryb 1

Pytanie: Jak podłączyć stację bramową IP wykorzystując istniejący przewód domofonowy ?

Odpowiedź:

Jeżeli w przewodzie poprowadzonym do słupka w ogrodzeniu dysponujesz sprawną parą przewodów to przy wykorzystaniu ETH-2WIRE-SET możesz zestawić połącznie o przepustowości 100Mbps oraz przesłać zasilanie PoE.

Cztery kroki jak to zrobić zastosowaniem naszego konwertera :

Zasil nadajnik ETH-2WIRE-TX z dowolnego swicha PoE
Połącz złącza DATA nadajnika z odbiornikiem używając pary przewodów
Sprawdź konfigurację zworek na odbiorniku aby wybrać odpowiedni tryb pracy
Podłącz stację bramową do odbiornika ETH-2WIRE-RX i ciesz się zakończoną instalacją

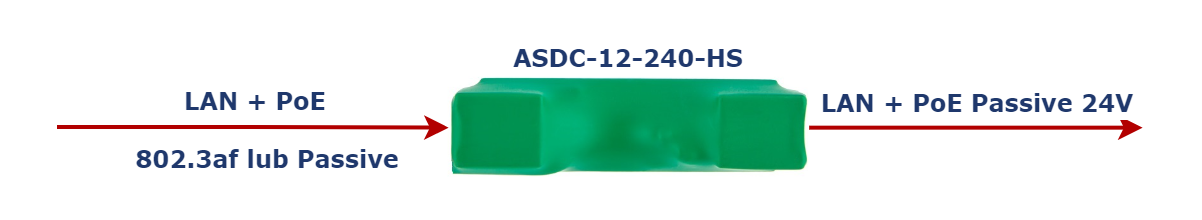

Gdy stacja bramowa wymaga zasilania Passive PoE 24V to na wyjściu możesz zastosować przetwornice obniżającą napięcie ASDC-12-240-HS

W przypadku bardziej złożonych układów zasilania zerknij do zaawansowanych trybów konfiguracji ETH-2WIRE-RX opisanych w instrukcji i prawdopodobnie znajdziesz gotowe rozwiązanie .

https://atte.pl/ETH-2WIRE-SET

----------------------------------------------------------------

Ustawienie zworek na zdjęciach produktów w przedstawionych diagramach nie prezentują odpowiedniej konfiguracji. Właściwe ustawienie zworek jest przedstawione na grafice umieszczonej obok zdjęcia.

----------------------------------------------------------------

Jeżeli jakiś element diagramów jest nieczytelny kliknij na grafice prawym klawiszem myszki i otwórz go w nowym oknie - pozwoli to pobrać i wyświetlić plik w pełnej rozdzielczości.
