Jaki największy akumulator można podłączyć do zestawu IPUPS-5-11-XL2 ?

W zestawie IPUPS-5-11-XL2 można zastosować akumulator 12V 7Ah.

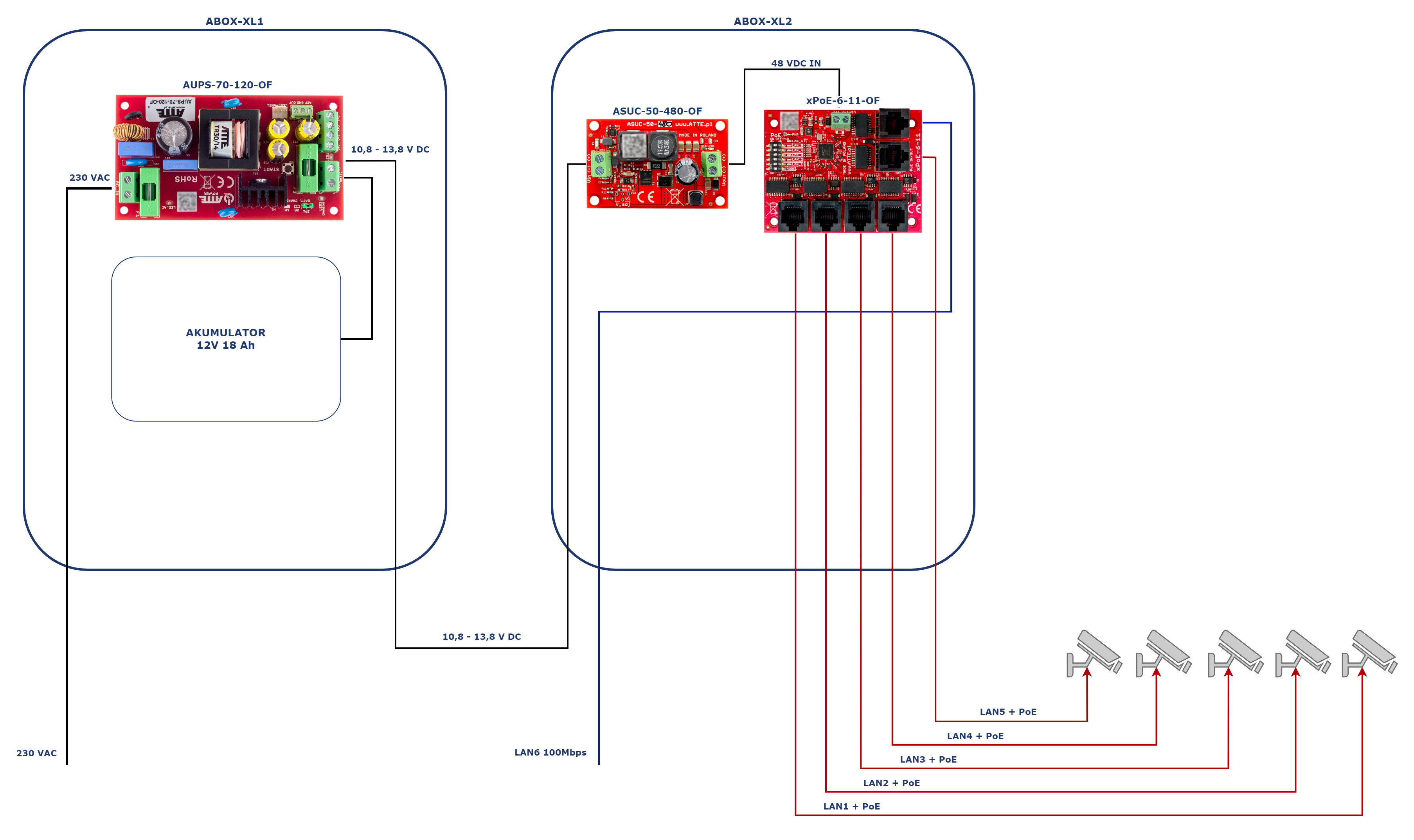

W przypadku gdy wymagany jest znacznie dłuższy czas podtrzymania istnieje możliwość dokupienia drugiej obudowy, rozdzielenia zestawu płytek pomiędzy obudowy i instalacja akumulatora 12V 18Ah.

W takim przypadku należy zamówić

1x ABOX-XL1

1x IPUPS-5-11-XL2

W obudowie ABOX-XL1 umieszczamy zasilacz z zestawu oraz akumulator 12V 18Ah (kołki montażowe są w komplecie z płytką zasilacza).

W zestawie IPUPS-5-11-XL2 po wyjęciu zasilacza pozostaje przetwornica oraz switch. Po przesunięciu płytek na kołkach szybkiego montażu zyskujemy dodatkowe miejsca na zapas okablowania.

Do obudów ABOX-XL2 oraz ABOX-XL1 polecamy zakup adapterów ADD-PMAXL

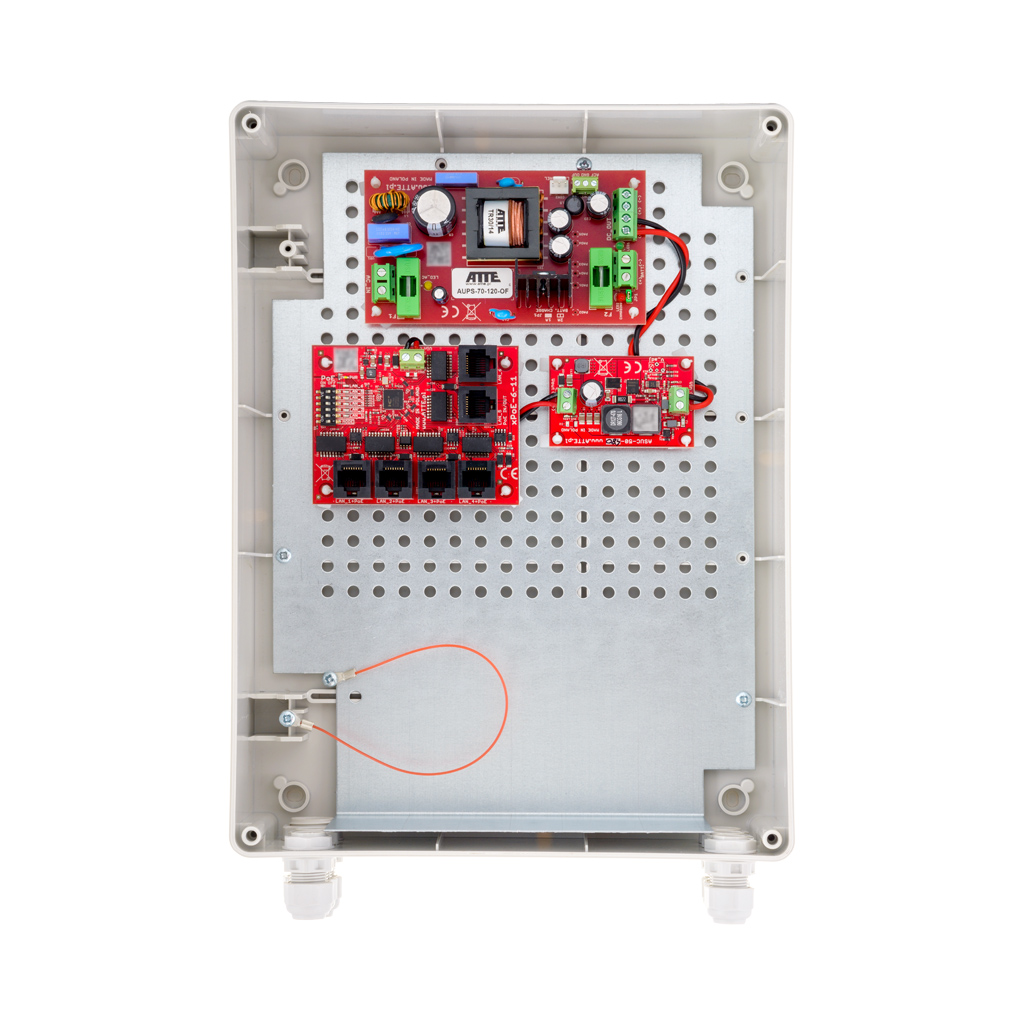

Oryginalny układ płytek rozmieszczonych w jednej obudowie ABOX-XL2

----------------------------------------------------------------

Jeżeli jakiś element diagramów jest nieczytelny kliknij na grafice prawym klawiszem myszki i otwórz go w nowym oknie - pozwoli to pobrać i wyświetlić plik w pełnej rozdzielczości.
