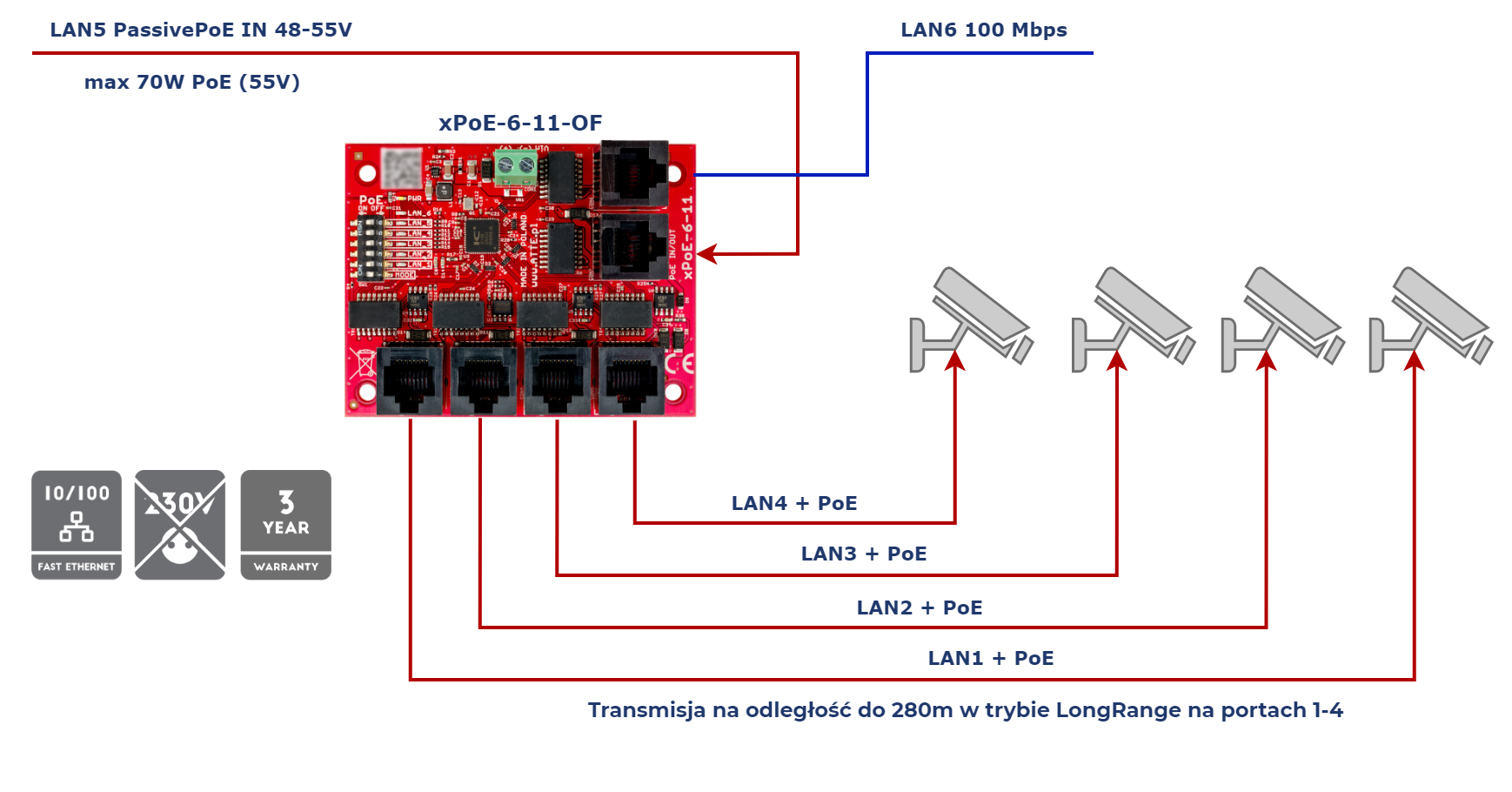

Tryb „Long Range” pozwala na zwiększenie zasięgu transmisji do 280m pomiędzy switchem, a kamerami z wykorzystaniem standardowej skrętki komputerowej UTP.
Switch umożliwia pracę w dwóch trybach: standardowym i przedłużonego zasięgu.

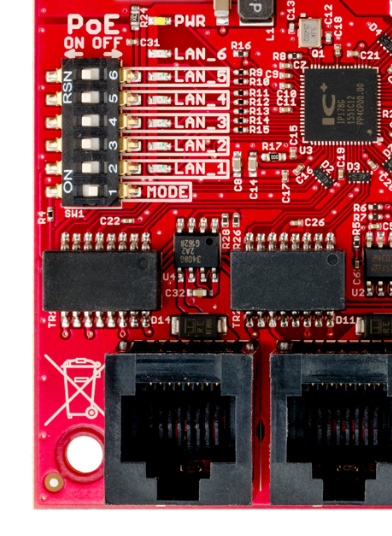

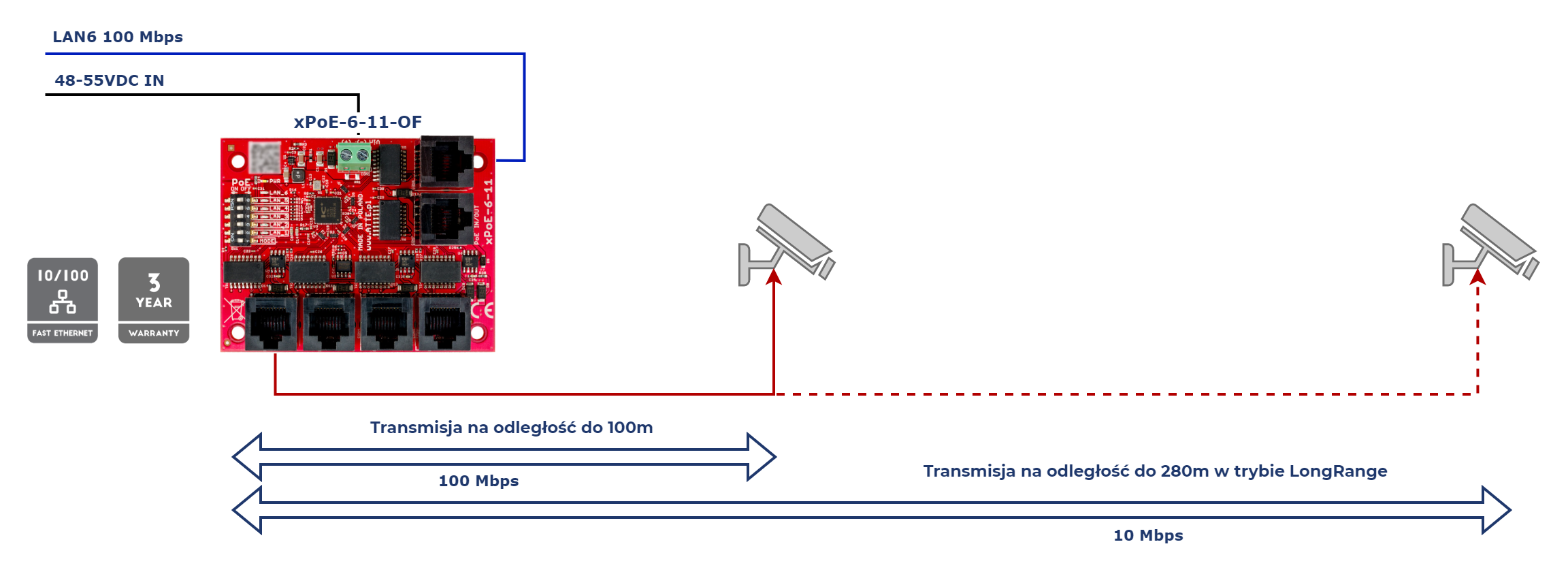

Kiedy przełącznik Long Range znajduje się w pozycji OFF wszystkie porty pracują z prędkością 100 Mbps i oferują zasięg sieci Ethernet do 100 metrów. Po przełączeniu dipswicha w pozycję ON zasięg zostaje zwiększony do 280 metrów, a prędkość na każdym z portów od 1 do 4 zostaje zmniejszona do 10 Mbps. Przepustowość ta jest wystarczająca do sprawnej obsługi jednej kamery. W obu trybach prędkość portów UpLink 5 oraz 6 wynosi 100 Mbps.
Dzięki włączonemu trybowi LongRange zapewniamy większą elastyczność w rozmieszczaniu kamer. Zwiększenie odległości od przełączniku pozwala na łatwiejsze pokrycie dużego obszaru bez konieczności budowy dodatkowych punktów dystrybucyjnych.

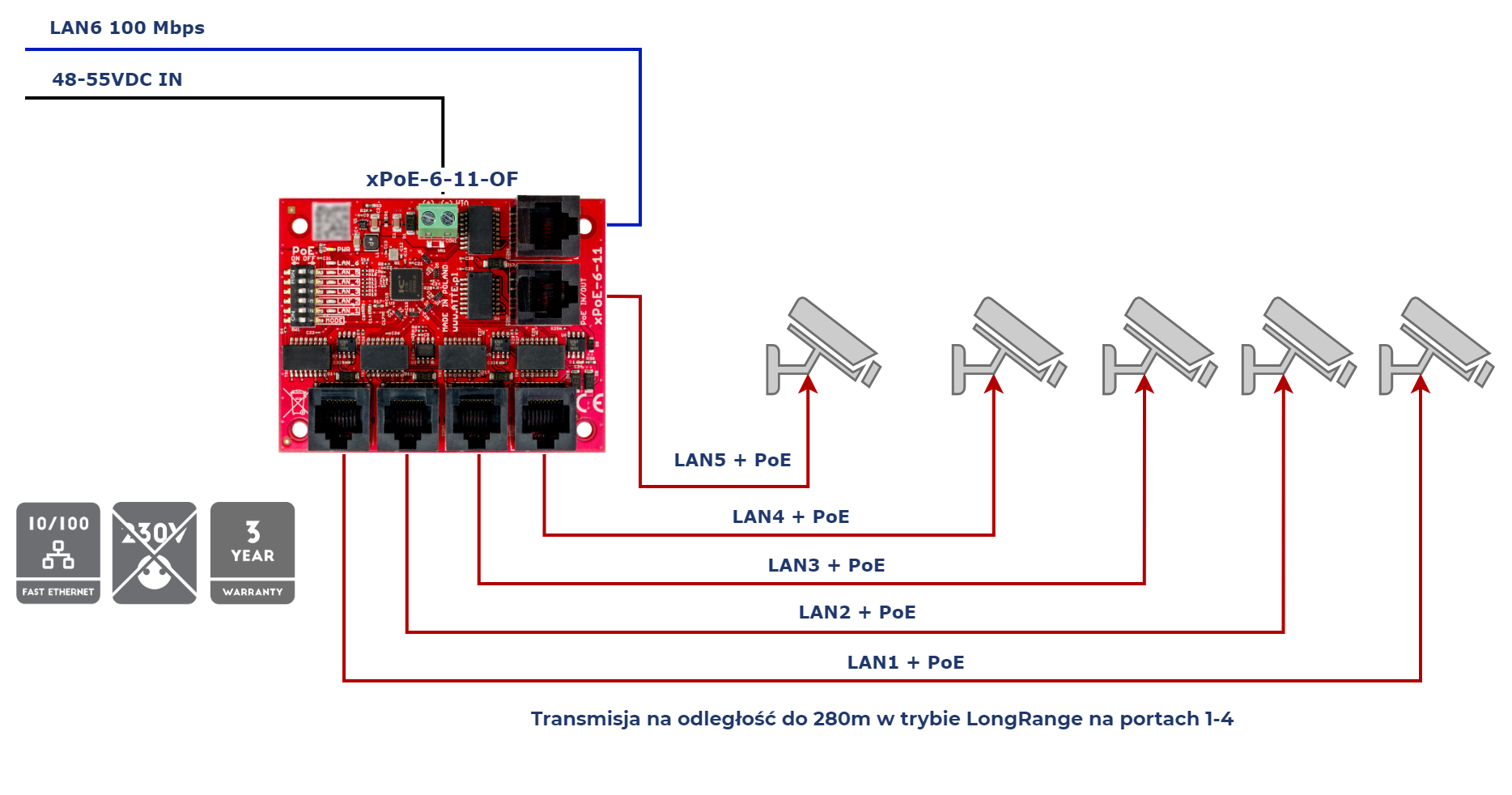

Tryb "STANDARD" (MODE = OFF)
LAN 1 ... LAN 4 - 10/100 Mbps PoE OUT, zasięg do 100m
LAN 5 - 10/100 Mbps, PoE IN/OUT zasięg do 100m
LAN 6 - 10/100 Mbps, zasięg do 100m
Tryb "LONG RANGE" (MODE = ON)
LAN 1 - 10 Mbps PoE OUT, zasięg do 280m
LAN 2 - 10 Mbps PoE OUT, zasięg do 280m
LAN 3 - 10 Mbps PoE OUT, zasięg do 280m
LAN 4 - 10 Mbps PoE OUT, zasięg do 280m
LAN 5 - 10/100 Mbps, PoE IN/OUT zasięg do 100m
LAN 6 - 10/100 Mbps, zasięg do 100m
Niezależnie od wybranego trybu pracy switch obsługuje ochronę przed zwarciem PoE oraz przepięciami w celu ochrony urządzeń sieciowych. Port 6 UpLink niezależnie od wybranego trybu pracy nie ma możliwości włączenia zasilania PoE. Pozwala na bezpieczne łączenie różnych segmentów sieci LAN.
Uwagi:
-
Domyślnie tryb LongRange jest wyłączony
-
Zmiana trybów wymaga restartu zasilania
-
Zaleca się wstępne przetestowanie funkcji przed wdrożeniem
-
Nie ma izolacji portów VLAN - niezakłócona komunikacja pomiędzy wszystkimi portami switcha niezależnie od trybu pracy
-
W przypadku znacznych odległości zalecamy zasilanie switcha napięciem 55V z dedykowanego zasilacza APS-90-550-OF lub z użyciem przetwornicy ASUC-100-550-OF w przypadku zestawów buforowych
-
Odległość transmisji jest związana z używanym kablem, zalecany jest kabel Cat5e/6
-
Użycie przewodów niskiej jakości lub CCA bezpośrednio wpływa na znaczne zmniejszenie zasięgu oraz ograniczony budżet PoE dostarczony do kamery
Lista przykładowych urządzeń i zestawów z trybem Long Range
Płytki switcha bez zasilacza
Zestawy
Zestawy z zasilaniem buforowym
https://atte.pl/IPUPS-5-11-XL2
https://atte.pl/IPUPS-17-11-R5U0
----------------------------------------------------------------
Jeżeli jakiś element diagramów jest nieczytelny kliknij na grafice prawym klawiszem myszki i otwórz go w nowym oknie - pozwoli to pobrać i wyświetlić plik w pełnej rozdzielczości.
