Jak zbudować zestaw buforowy do pracy cyklicznej na budowę z ograniczonym czasem dostępu do zasilania z sieci 230VAC ?

Opis problemu

• W jaki sposób zasilić kamery na budowie na czas kiedy zasilanie jest wyłączone? Zasilanie sieciowe 230V jest dostępne przez 8 godzin w ciągu doby.
• Czy jest możliwe zasilanie kamery z latarni ulicznej, która jest załączana tylko w nocy?
• W jaki sposób zasilić kamery oraz rejestrator w tartaku, który ma zasilanie tylko kiedy pracują agregaty zasilające? Nie ma dostępu do sieci elektrycznej.

Zastosowanie na placach budowy, przy zasilaniu z latarni ulicznych, w systemach typu Tower CCTV i innych miejscach gdzie zasilanie jest regularnie wyłączane.

Dzięki zintegrowanym zestawom można zapewnić monitoring tymczasowy np. dla mobilnych toalet, punktów odbioru odpadów czy też małych imprez plenerowych.

• Instalacja kamery w miejscach o utrudnionym dostępie do zasilania
• Brak możliwości doprowadzenie okablowania w odległych obszarach
• Brak zgody właścicieli posesji na prowadzenie okablowania
• Długi czas prowadzenie instalacji zwiększający znacząco koszty inwestycji
• Długie okresy czasu kiedy zasilanie z sieci 230V jest niedostępne
• Ograniczenie do minimum ilości użytych urządzeń i modułów
• Niewielka zintegrowana obudowa łatwa w instalacji
• Niski koszt - istotny zwłaszcza w przypadku instalacji tymczasowych narażonych na wandalizm i kradzież
• Modułowa konstrukcja, łatwa diagnostyka, rozbudowa oraz konserwacja i naprawy

Proponowane rozwiązanie

W przypadku pracy cyklicznej zestawu możemy zaproponować zmodyfikowaną wersję zasilacza AUPS-100-122-OF tak żeby maksymalnie 6A (lub 3A ustawiane zworką) było przeznaczone na ładowanie akumulatora, a 2A dostępne na wyjściu dla odbiorników. W takiej konfiguracji mamy możliwość podpięcia większych akumulatorów i szybszego ich naładowania.

Z uwagi na to, że mamy ograniczony prąd wyjściowy dostępny dla odbiorników do 2A musimy uważnie dobierać obciążenie tak, żeby nie przekroczyć sumarycznie 25W. W sytuacji kiedy mamy większe zapotrzebowanie konieczne będzie zastosowanie drugiego zasilacza oraz akumulatora. Należy wtedy pogrupować odbiorniki tak żeby rozłożyć obciążenie w miarę możliwości równomiernie pomiędzy zasilacze.

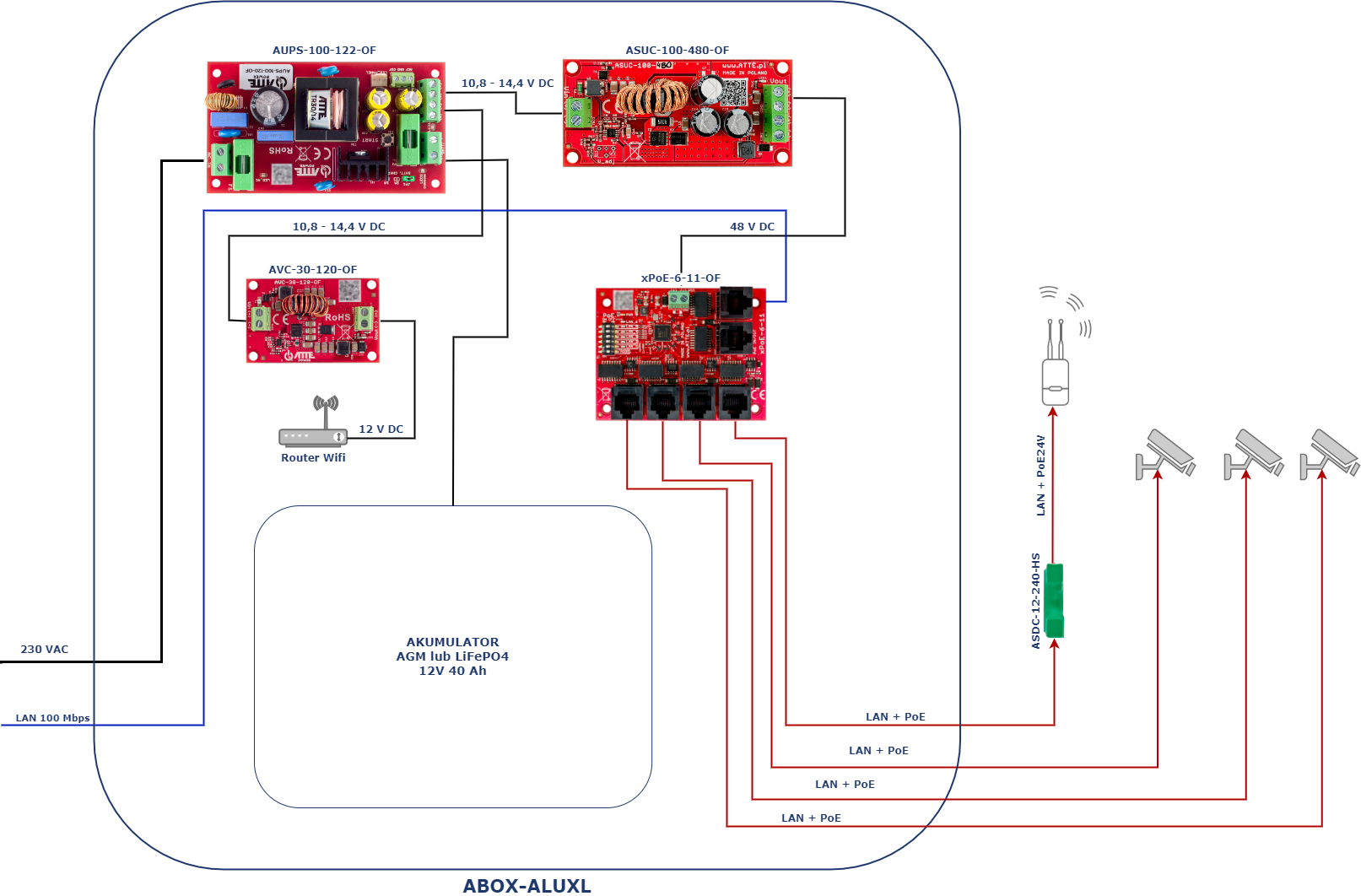

Przykładowy zestaw urządzeń

1x ABOX-ALUXL

1x AKU 12V 40Ah

1x AUPS-100-122-OF

1x ASUC-50-480-OF

1x xPoE-6-11-OF

1x AVC-30-120-OF

1x ASDC-12-240-HS lub SDIP-20-AD0 (opcjonalnie do AP jak potrzebne PoE24V)

Obudowa ABOX-ALUXL umożliwia nam stworzenie takiego przykładowego zestawu do zasilania monitoringu z ograniczonym dostępem do zasilania 230VAC.

Duża ilość miejsca w obudowie zapewnia możliwość zastosowania akumulatora o pojemności 40Ah, dodając do tego zwiększony prąd ładowania akumulatora otrzymujemy zestaw w obudowie gotowy do pracy cyklicznej.



Dla pojedynczych urządzeń zasilanych z PoE o mocy do 15W można zastosować przetwornicę podnoszącą napięcie ASUC-15-482-HS

1x ASUC-15-482-HS

---------------

Sekcja odbiorników zasilanych z 12V DC

---------------

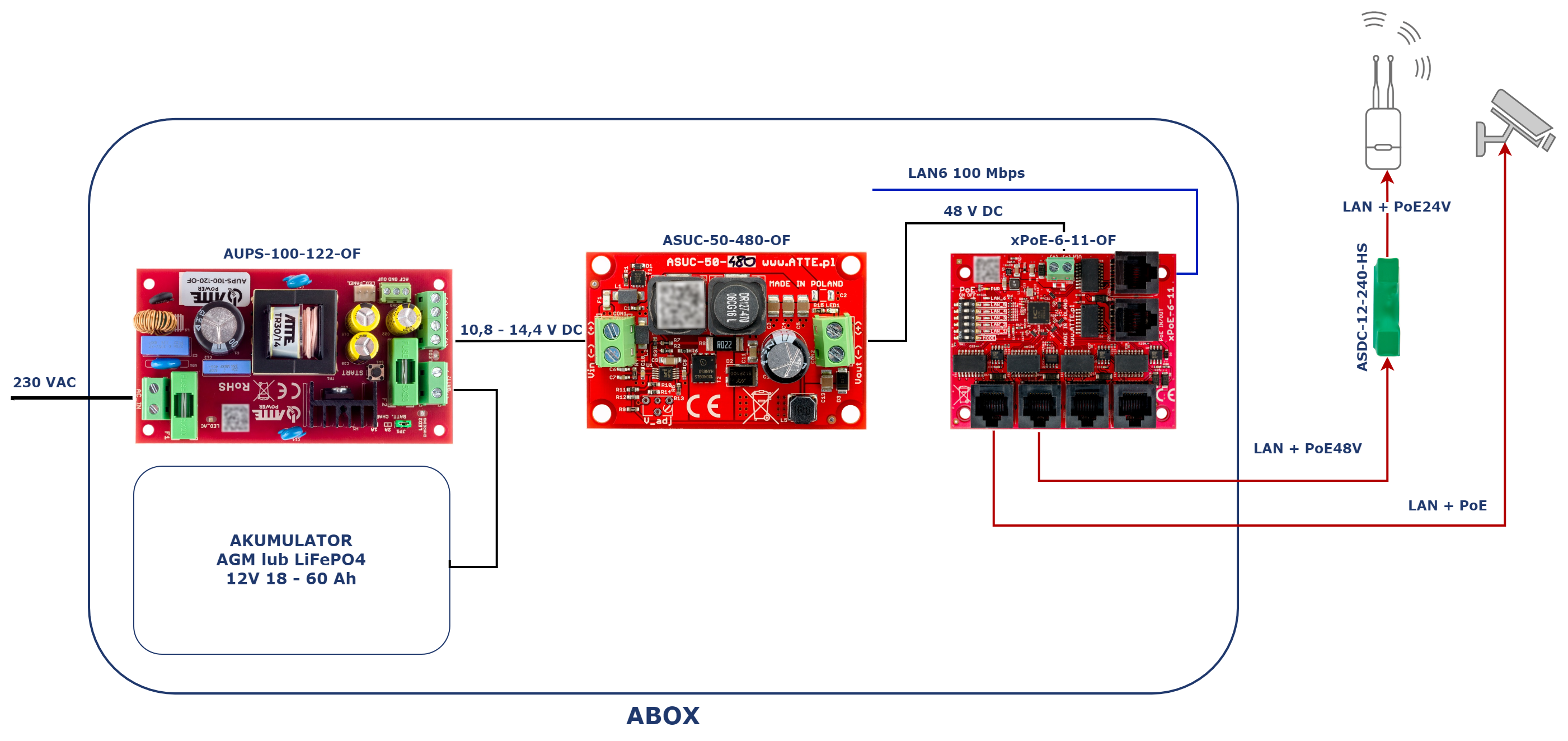

Sekcja odbiorników zasilanych z PoE 48V lub PoE 24V

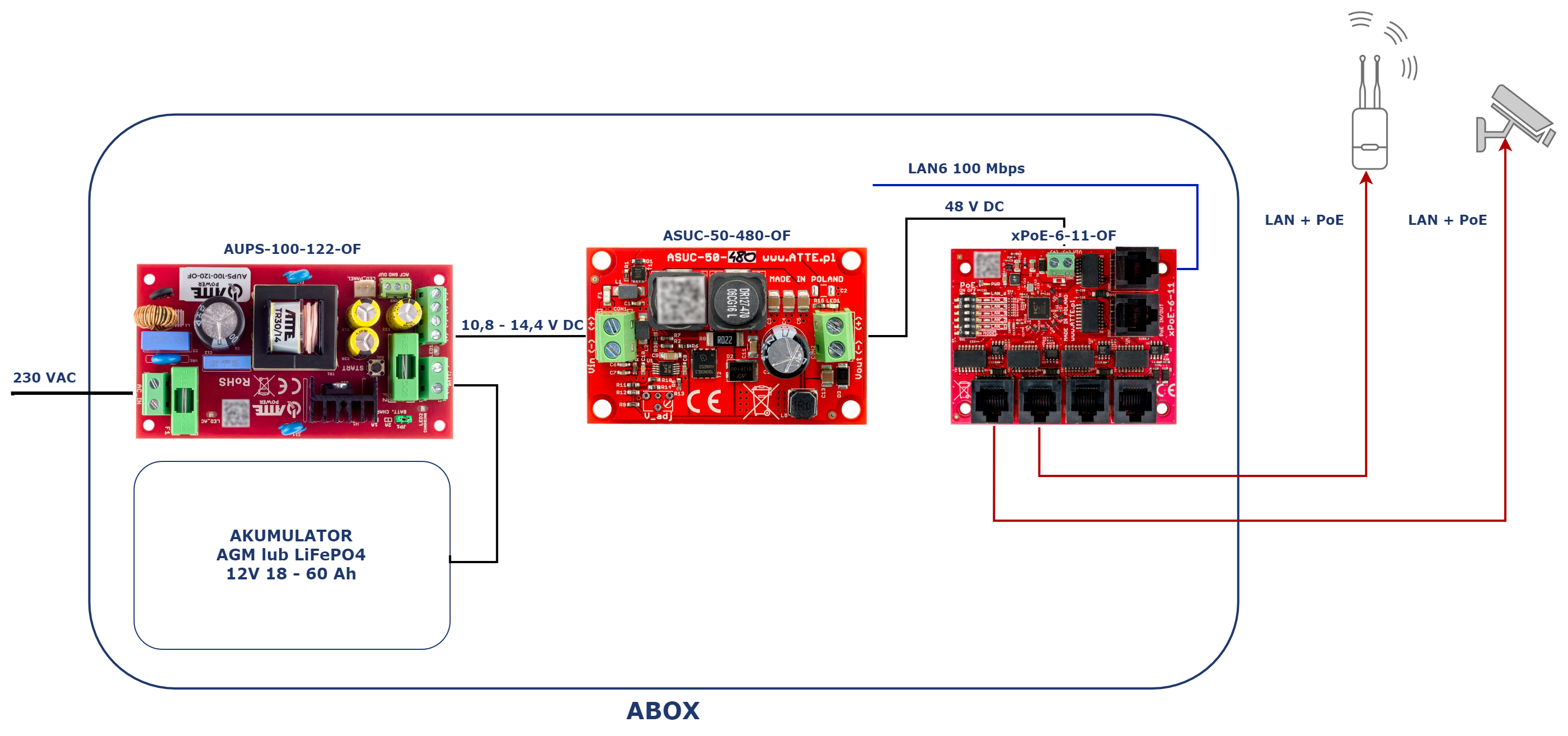

Sekcja odbiorników zasilanych z PoE 48V

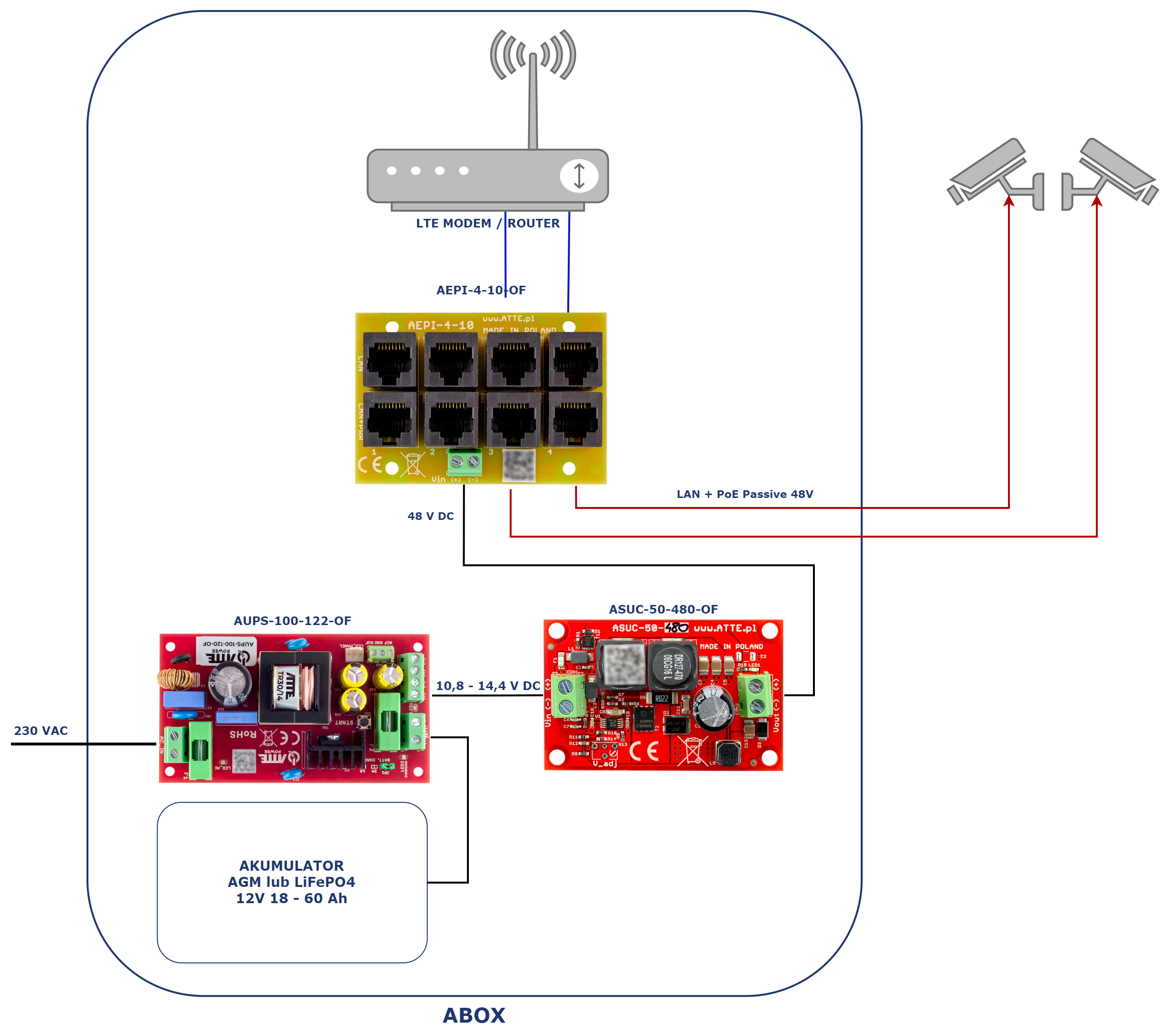

Punkt dystrybucyjny dla dwóch kamer IP oraz modemu LTE

---------------

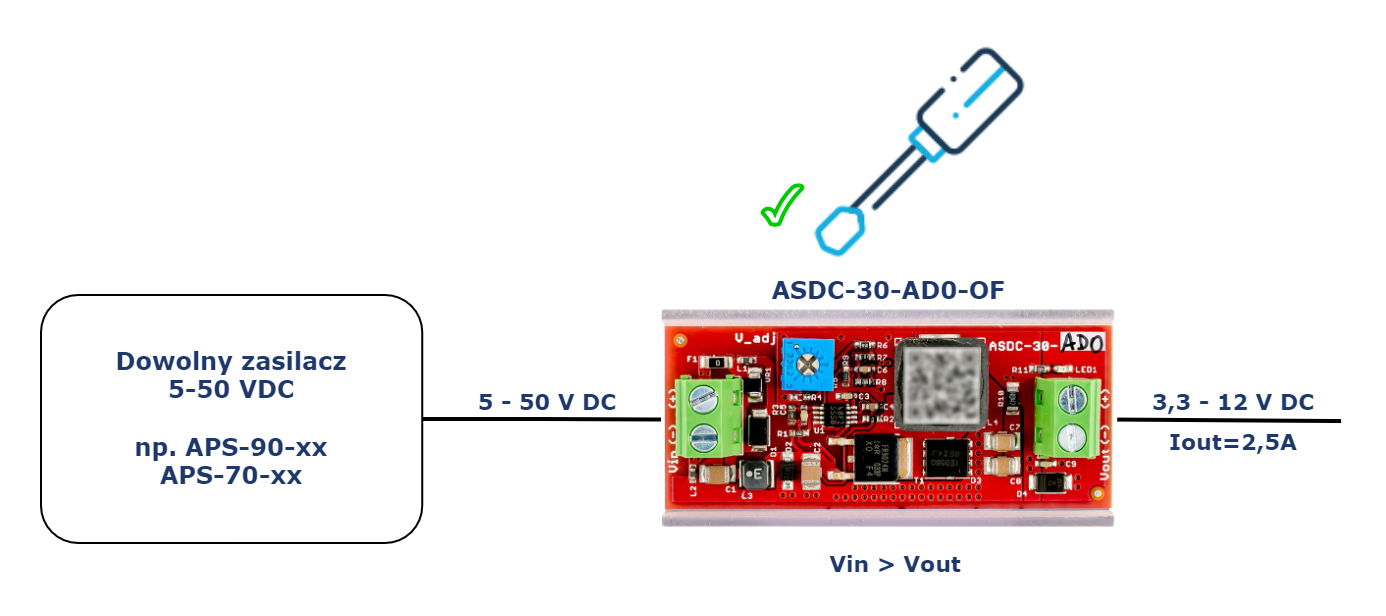

W przypadku odbiorników wymagających niestandardowego poziomu napięcia (np. 5V lub 9V) możemy zaproponować przetwornicę obniżającą napięcie z regulacją ASDC-30-AD0-OF

--------------------------------------------------------------------------------------------------------------------

Jeżeli jakiś element diagramów jest nieczytelny kliknij na grafice prawym klawiszem myszki i otwórz go w nowym oknie - pozwoli to pobrać i wyświetlić plik w pełnej rozdzielczości.
