Jak uruchomić 3-4 kamery IP PoE na odległości 250m po jednej skrętce UTP?

Propozycja I

W celu uruchomienia 3-4 kamer na odległości ok. 250 mb. przewodu UTP będą potrzebne następujące urządzenia:

1x IPB-5-10A-S4
1x ETH-2WIRE-SET
1x xPoE-6-11-S2

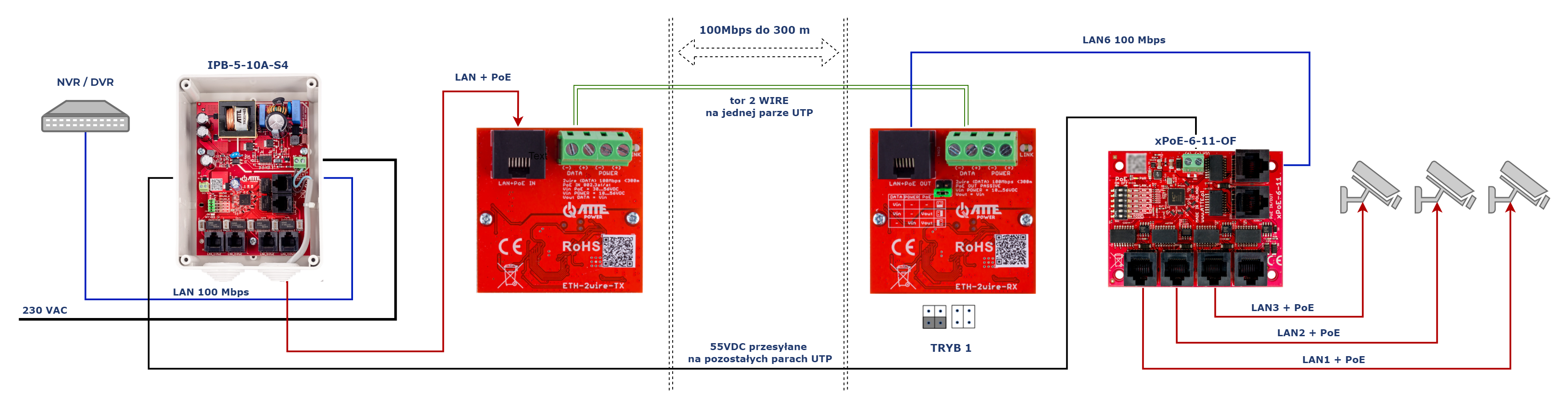

Poniżej diagram ze sposobem połączenia oraz konfiguracji

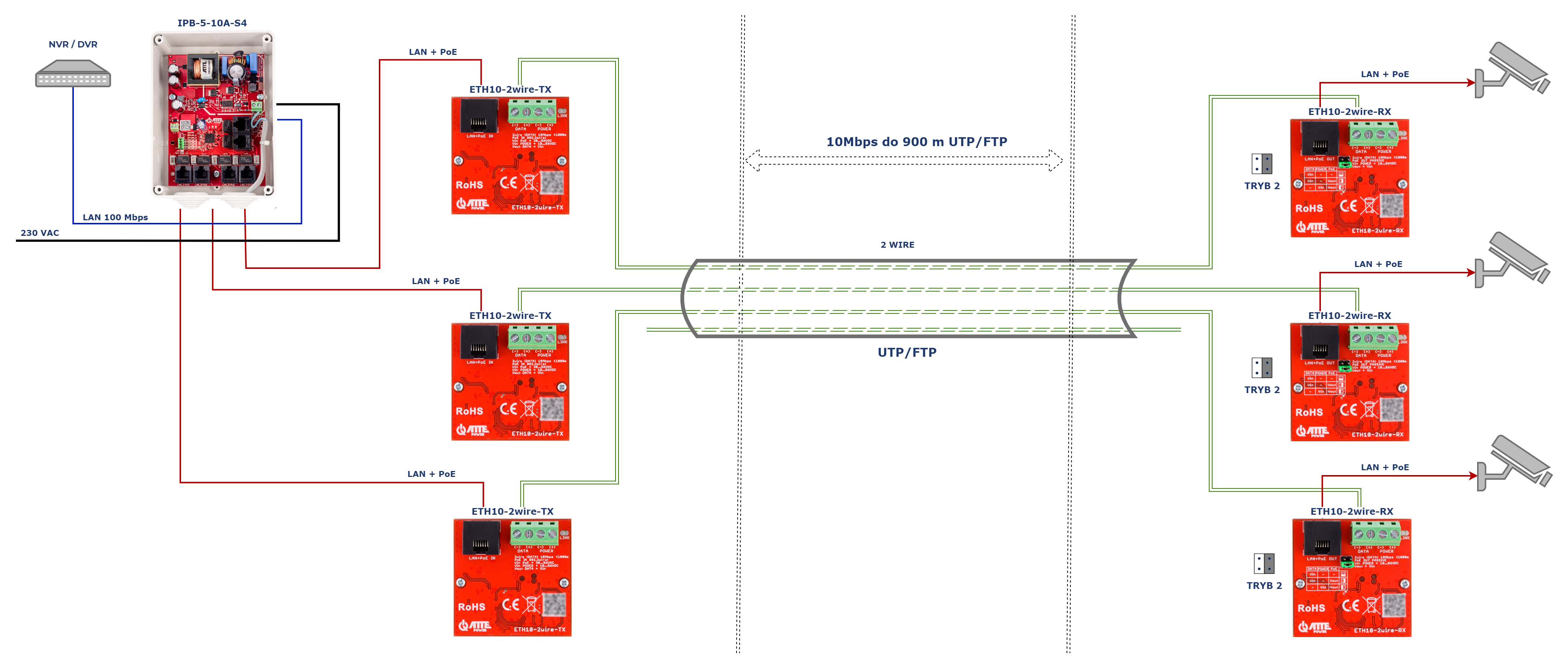

  Propozycja II

W celu uruchomienia 3 kamer na odległości ok. 250 mb. przewodu UTP będą potrzebne następujące urządzenia:

1x IPB-5-10A-S4
3x ETH10-2WIRE-SET

----------------------------------------------------------------

Ustawienie zworek na zdjęciach produktów w przedstawionych diagramach nie prezentują odpowiedniej konfiguracji. Właściwe ustawienie zworek jest przedstawione na grafice umieszczonej obok zdjęcia.

----------------------------------------------------------------

Jeżeli jakiś element diagramów jest nieczytelny kliknij na grafice prawym klawiszem myszki i otwórz go w nowym oknie - pozwoli to pobrać i wyświetlić plik w pełnej rozdzielczości.
