W dziale wsparcia technicznego pojawia się wiele pytań dotyczących jak długi czas podtrzymania uzyskamy z zastosowaniem zestawów buforowych naszej produkcji. Nie zawsze osoby zgłaszające się z takim pytaniem mają komplet danych pozwalający na przeprowadzenie dokładnych obliczeń.
Abu pomóc w doborze rozwiązania przygotowaliśmy szacunkowe dane pozwalające na wstępny dobór odpowiedniego zestawu.
Poniższa tabela ma charakter pomocniczy i dla konkretnego przypadku należy przygotować bilans mocy, który pozwoli dokładnie dobrać rozwiązania do potrzeb klienta.
Na czas pracy zestawu z akumulatora/akumulatorów ma wpływ cały szereg czynników. Poniżej lista parametrów, na które należy szczególnie zwrócić uwagę.
- wiek akumulatorów
- jakość akumulatorów
- temperatura pracy (zarówno wysoka jak i niska)
- włączone oświetlacze IR w kamerach
- włączone trasy i presety w kamerach PTZ
Dodatkowo należy zwrócić uwagę na to czy zestaw będzie pracował w trybie buforowym i wyłączenia zasilania będą incydentalne czy mamy do czynienia z praca cykliczną gdzie należy dobierać rozwiązania w inny sposób. W systemach do pracy cyklicznej równie ważnym parametrem jak czas podtrzymania jest również czas jaki jest potrzebny do ponownego naładowania akumulatorów po powrocie zasilania sieciowego.
W przypadku kiedy potrzebna jest dodatkowa pomoc w obliczeniach oraz doborze rozwiązania proszę kierować zapytania na wsparcie@atte.pl gdzie postaramy się pomóc w możliwie krótkim czasie.
| Moc obciążenia | Specyfikacja | Akumulator 7Ah | Akumulator 18Ah | Akumulator 36Ah |
| 12 W | 1 kamera | 3-7 h | 9-18 h | 18-36 h |
| 30 W | rejestrator z HDD | 2-3 h | 4-8 h | 8-15 h |
| 48W | 4 kamery 12W | 1-2 h | 3-5 h | 5-9 h |
| 78W | 4 kamery i rejestrator z HDD | do 1h | 2-3 h | 3-6 h |
| 96W | 8 kamer | do 1h | 1-2 h | 2-4 h |
Przykładowe zestawy dla 4-5 kamer
https://atte.pl/IPUPS-5-11-XL2
Przykładowe zestawy dla 8 kamer
https://atte.pl/IPUPS-8-20-R5U0
Przykładowe zestawy dla 16 kamer
https://atte.pl/IPUPS-16-20-R5U0
Przetwornice do zasilania rejestratorów NVR/DVR oraz dysków sieciowych NAS
30W urządzenia z jednym HDD
50W urządzenia z dwoma HDD (separacja galwaniczna masy)
https://atte.pl/AVIC-50-120-OF

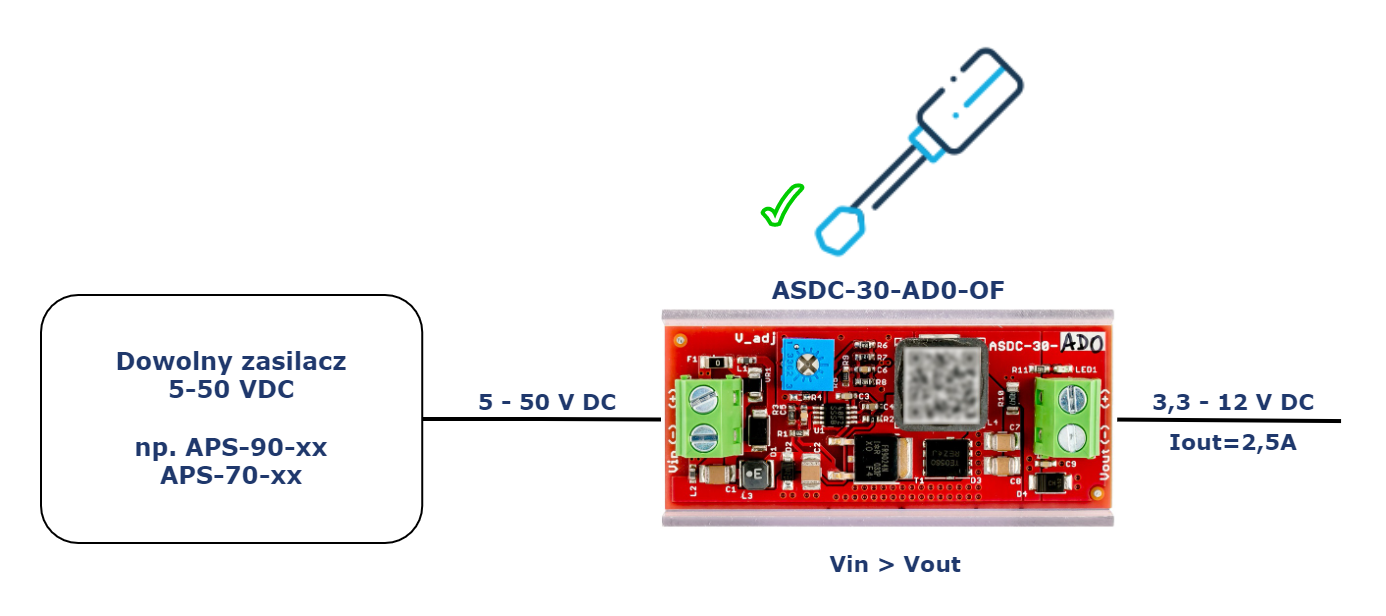

W przypadku odbiorników wymagających niestandardowego poziomu napięcia (np. 5V lub 9V) możemy zaproponować przetwornicę obniżającą napięcie z regulacją ASDC-30-AD0-OF
----------------------------------------------------------------
Jeżeli jakiś element diagramów jest nieczytelny kliknij na grafice prawym klawiszem myszki i otwórz go w nowym oknie - pozwoli to pobrać i wyświetlić plik w pełnej rozdzielczości.
