W obecnych czasach coraz więcej osób decyduje się na instalację kamer, aby dodatkowo zabezpieczyć swoje mienie. Przeglądając różne strony związane z systemami ochrony i bezpieczeństwa często możemy natknąć się na zwrot "CCTV". Ale co on tak właściwie znaczy? W tym artykule zajmiemy się odpowiedzią na to i inne pytania dotyczące całego tego zagadnienia.

Spis treści:

Co to CCTV?
Z czego składa się system CCTV?
Jaki jest cel telewizji przmysłowej?
Podtrzymanie zasilania w systemach CCTV

Co to CCTV?

CCTV (ang. Closed Circuit Television) to system, w którym obrazy nagrywane przez zbiór kamer monitorujących dany obszar jest przesyłany i wyświetlany na monitorach, a same nagrania są zapisywane na dyskach. Jest to "zamknięty" system telewizyjny. Oznacza to, że obraz, rejestrowany przez kamery, widoczny jest dla "zamkniętego" grona osób (np. ochroniarzy danego budynku) i nie jest on "publiczny", jak przykładowo kanały w telewizji, które są dostępne dla każdego. Systemy CCTV można spotkać również pod innymi nazwami, takimi jak "telewizja przemysłowa" lub "telewizyjne systemy dozorowe".

Z czego składa się system CCTV?

Telewizja przemysłowa może składać się z wielu urządzeń. W tym podpunkcie zajmiemy się opisem trzech najpopularniejszych z nich.

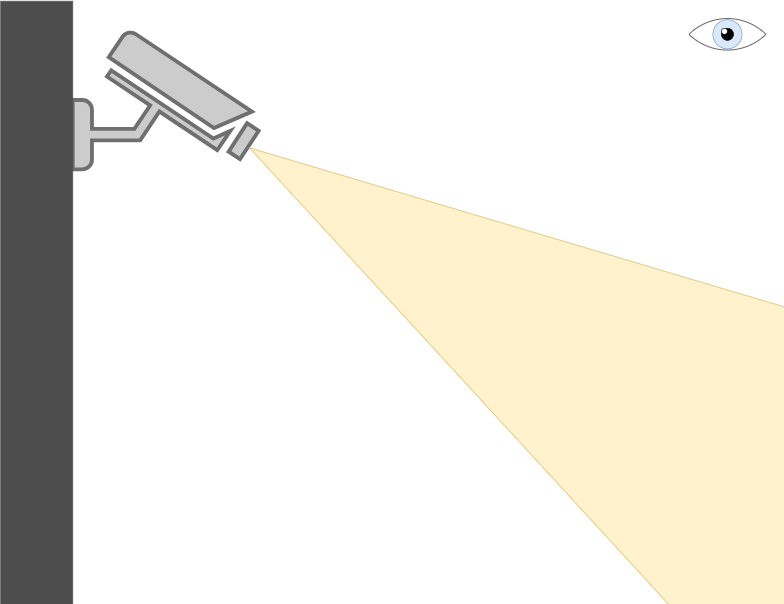

Zacznijmy od nieodłącznych elementów systemów CCTV, czyli kamer. Ich zadanie jest proste - monitorowanie danego obszaru. Obecnie kamery wyposażone są w wiele ciekawych funkcji. Podświetlacze IR, światła białe, detekcja ruchu - to tylko niektóre z nich. Kamery nagrywają obraz w różnych rozdzielczościach w zależności od modelu. Wyższa rozdzielczość obrazu z kamery wiąże się z koniecznością zapewnienia większej przepustowości transmisji, aby obraz się nie zacinał i "chodził" płynnie.

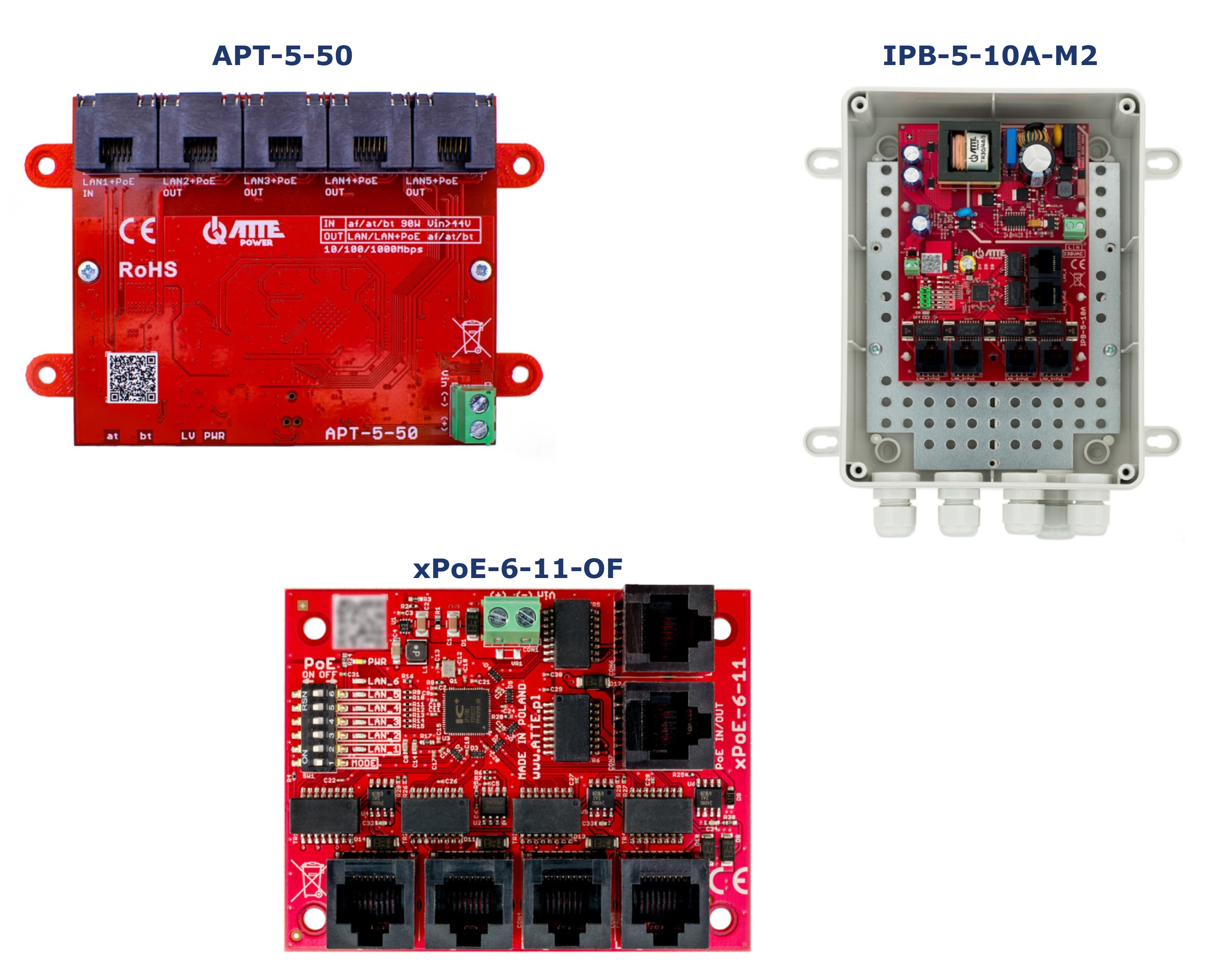

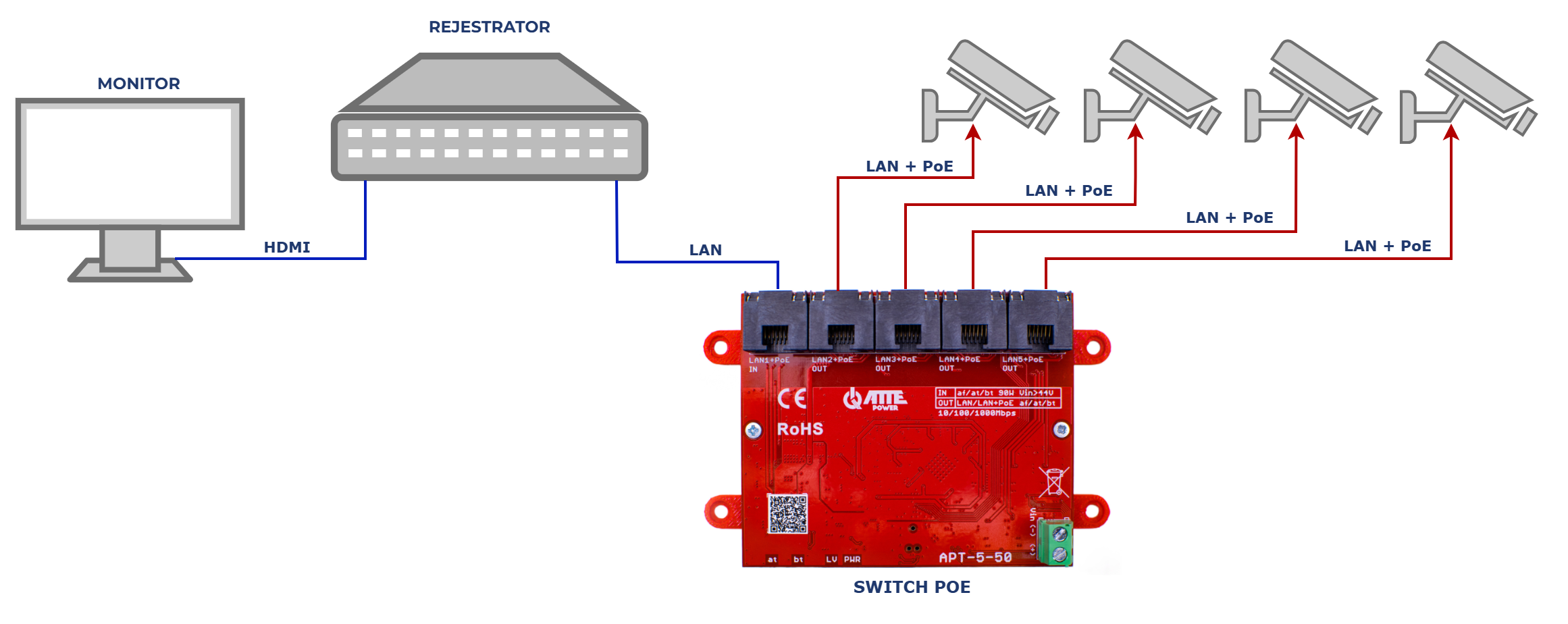

Mówiąc o składzie urządzeń telewizji przemysłowej nie można zapomnieć o switchu PoE. Odpowiada on za przesyłanie danych między kamerami i rejestratorami oraz za samo zasilanie kamer. Pozwala on też na dołączenie do instalacji CCTV Internetu, co może umożliwić zdalny podgląd kamer. Istnieje wiele różnych rodzajów przełączników PoE, różniące się od siebie ilością portów, przepustowością, maksymalną mocą czy różnymi trybami, takimi jak VLAN lub extend/long rage mode. Poniżej przedstawiamy kilka przykładowych przełączników PoE firmy ATTE.

Kolejnym ważnym urządzeniem systemów CCTV jest rejestrator. Jego zadaniem jest przechowywanie nagrań z kamer, łączenie ich w jedną sieć oraz umożliwienie podglądu do obrazu z tych kamer. Obecnie wiele osób korzysta ze zdalnego podglądu, aby zobaczyć obraz z kamer, jednak rejestrator wciąż pełni ważną funkcje przy archiwizacji tych nagrań oraz zintegrowaniu kamer w jedną sieć.

Jaki jest cel telewizji przemysłowej?

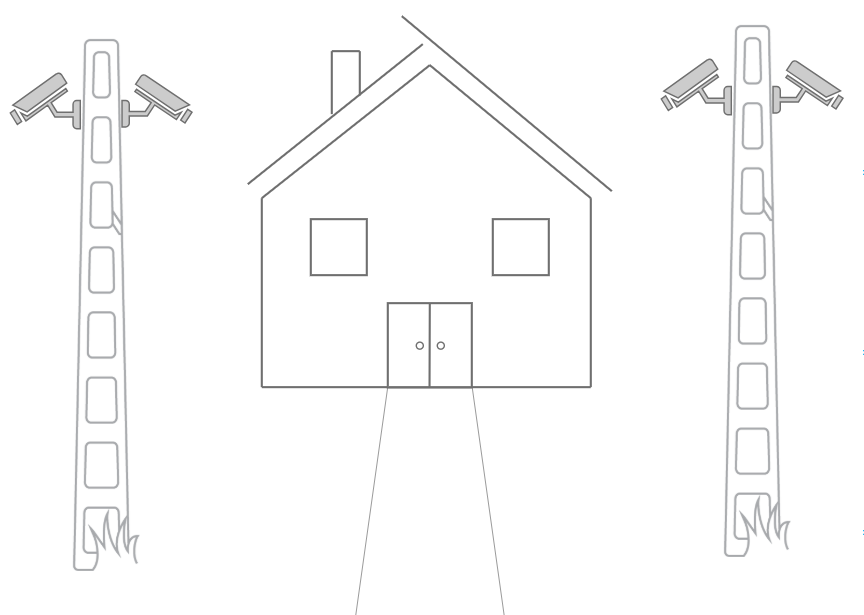

Głównym zamierzeniem CCTV jest bezpieczeństwo. Monitorowanie danego obszaru oraz przechowywanie tych nagrań zapewnia nam możliwość ochrony wartościowych rzeczy. Obecnie kamery są spotykane dosyć często. Można zobaczyć je w większości budynków, na przykład w sklepach, bankach lub w domkach jednorodzinnych.

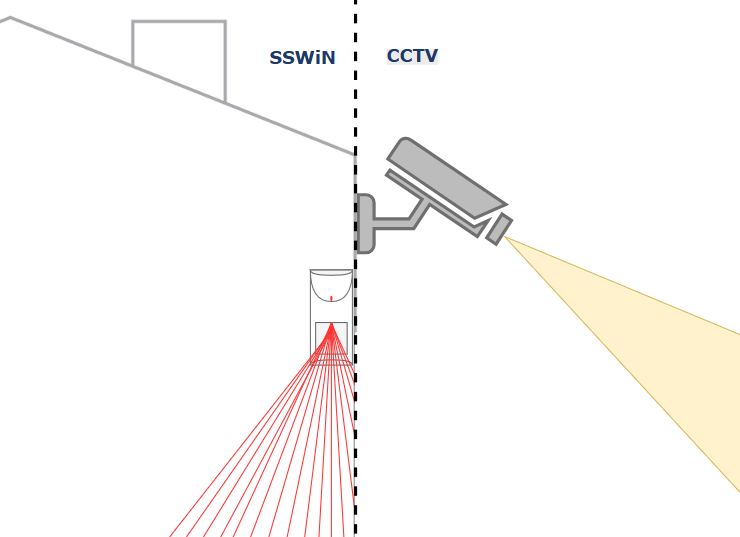

Systemy CCTV można również połączyć z innymi systemami, przykładowo z systemami alarmowymi (SSWiN), aby zwiększyć bezpieczeństwo. Taka integracja pozwala na dodanie do telewizji przemysłowej zabezpieczeń w postaci alarmów, takich jak czujki ruchu, czujki wibracyjne czy przyciski napadowe. Integracja CCTV z systemem SSWiN pozwala na kompletną ochronę wewnątrz jak i na zewnątrz budunku.

Telewizję przemysłową można także zintegrować z systemami wideodomofonowymi. Dzięki kamerom zamontowanym w odpowiednich miejscach możliwa jest obserwacja całej posesji bez wychodzenia z domu. Połączenie tego rozwiązania ze zdalnym otwieraniem drzwi lub bramy wjazdowej zwiększa bezpieczeństwo oraz komfort użytkowania.

Podtrzymanie zasilania w systemach CCTV

Oczywistością wydaje się fakt, że każde urządzenie systemu CCTV (kamery, rejestratory, switche PoE) wymaga zasilania. Jednak co w przypadku, kiedy w danym momencie nastąpi awaria w sieci elektrycznej? Istnieje wiele rozwiązań takiego problemu. Najpopularniejszym z nich jest bez dwóch zdań UPS, my jednak skupimy się na zasilaczach buforowych. Zainteresowanych tym, dlaczego akurat proponujemy takie rozwiązanie odsyłamy do artykułu:

Jakie urządzenie można zasilać z zasilacza buforowego? Dlaczego jest lepszy niż UPS?

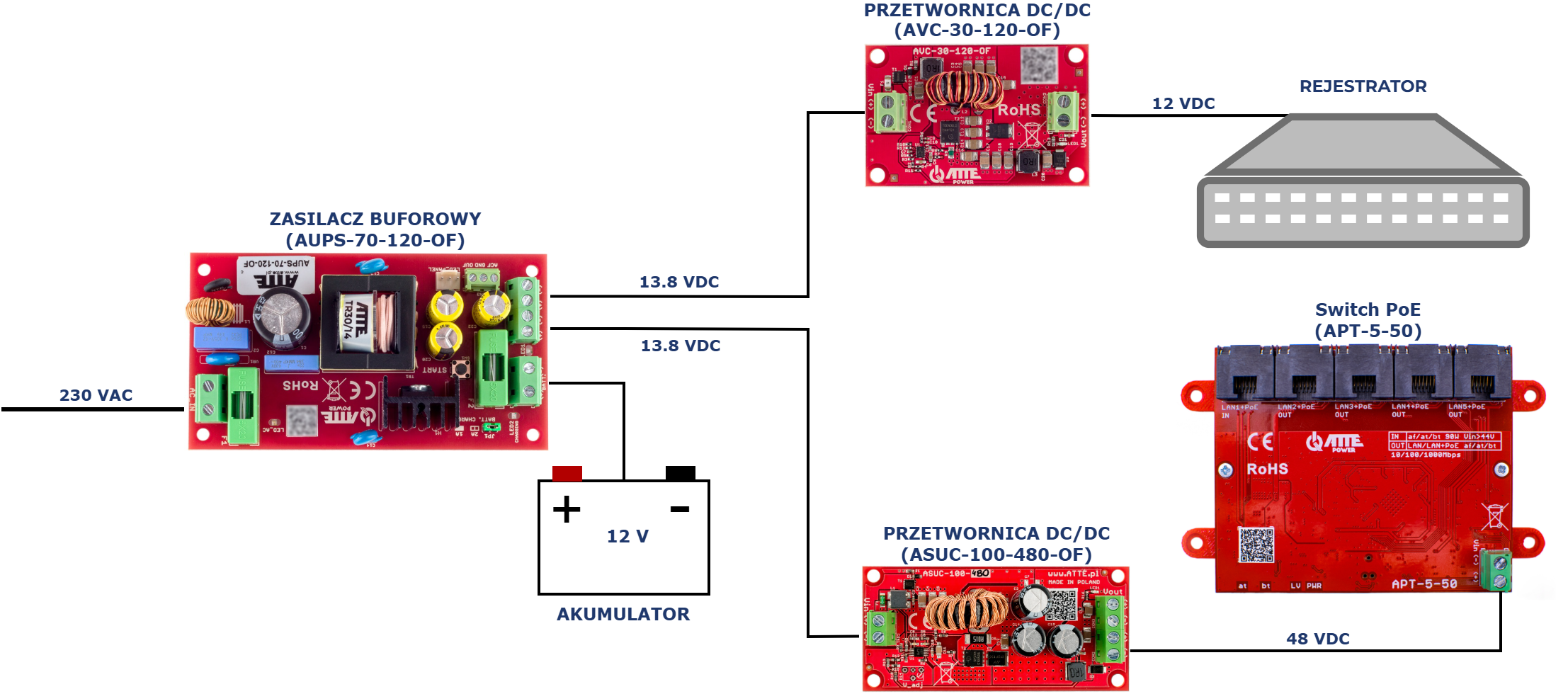

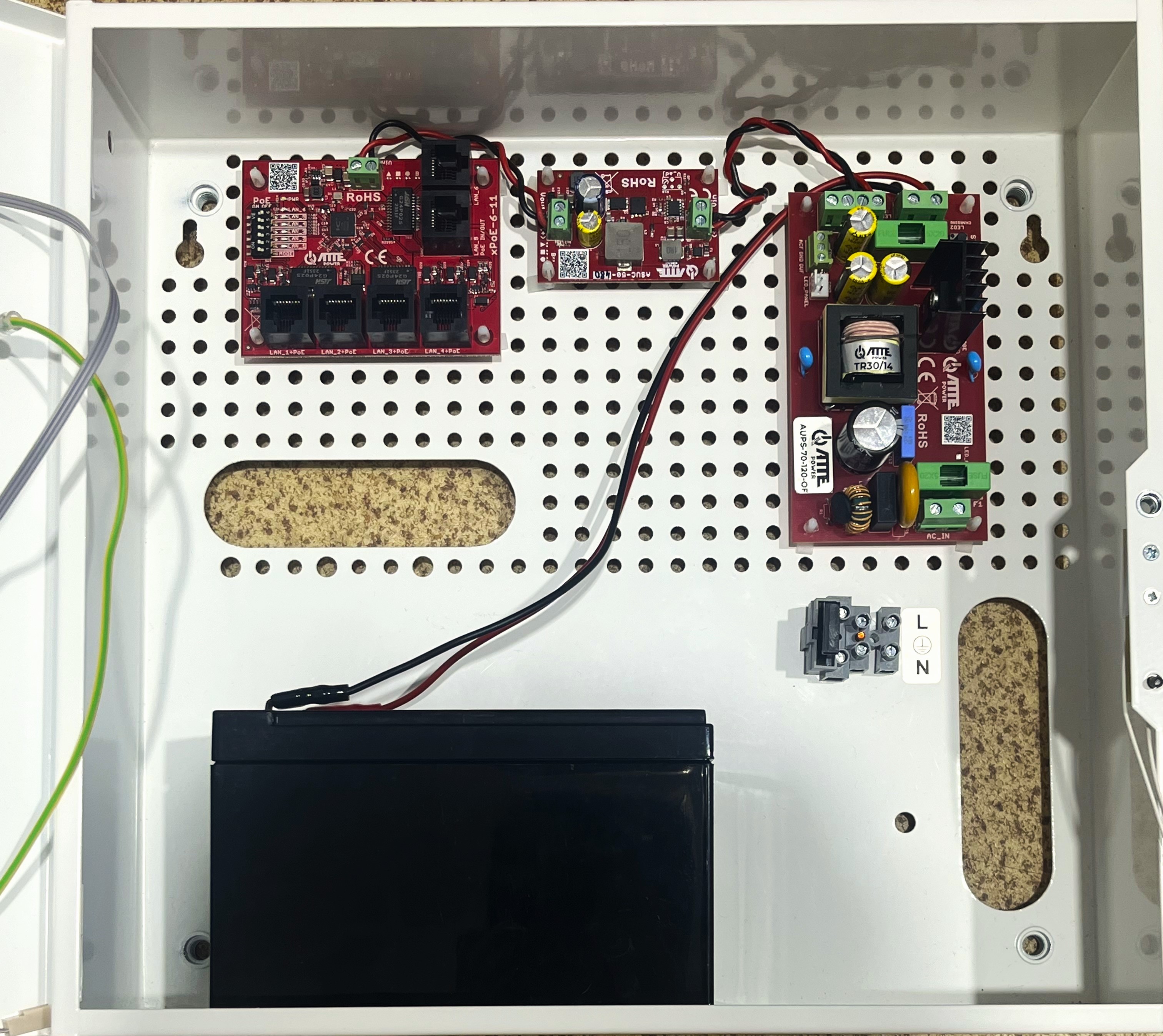

Zasilacze, jako urządzenia elektroniczne, zamieniają wysokie napięcie zmienne na odpowiednie napięcie stałe, potrzebne dla danego urządzenia. W przypadku zaniku fazy zasilacz nie może dostarczyć do urządzenia odpowiedniego napięcia, gdyż sam z siebie nie jest w stanie go wytworzyć. Aby temu przeciwdziałać można zastosować zasilacze buforowe. Do zasilacza buforowego należy podłączyć akumulator, który w momencie braku napięcia na linii zaczyna pracować i podtrzymuje zasilanie urządzeń. Dzięki temu obraz z kamer widoczny na monitorze nie zniknie oraz będzie stale zapisywany. Po powrocie napięcia zasilacz ładuje akumulator, dzięki czemu przy następnej awarii dalej możemy korzystać z tego samego akumulatora. Poniżej przedstawiamy przykładowy zestaw buforowy ATTE składający się z zasilacza buforowego, przetwornicy DC/DC oraz switcha PoE w obudowie wewnętrznej (IPUPS-5-11-F).

Podsumowując, systemy CCTV to taka "telewizja dla zamkniętego grona osób", która pozwala zadbać o bezpieczeństwo nasze oraz naszego mienia. Dzięki archiwizacji nagrań możliwe jest udokumentowanie wykroczeń lub przestępstw i wykorzystanie ich jako dowodu. Nagrywanie obiektu może już samo w sobie odstraszać potencjalnych włamywaczy. Integracja CCTV z systemami wideodomofonowymi lub SSWiN znacząco zwiększa ochronę i komfort użytkownika.
